【导读】使用热敏电阻来控制温度已不是什么新鲜事，自20世纪70年代以来，该器件就被用来测量PCB散热器温度的升降情况。本文将探讨其在风扇控制中的工作情况和性能，以减少噪声，并提高效率。
从个人电脑到平板电视，任何带电源的消费类产品，其背部都会有一台小风扇，用于电路冷却。当谈到控制风扇时，使用热敏电阻替代热电偶的做法已变得更流行。
使用热敏电阻来控制温度已不是什么新鲜事，自20世纪70年代以来，该器件就被用来测量PCB散热器温度的升降情况。本文将探讨其在风扇控制中的工作情况和性能，以减少噪声，并提高效率。
在基于热敏电阻的风扇控制中，如果环境温度上升到高于室温状态，测温电桥将检测到温度的上升，并开启风扇。这一工作是全自动的，当环境温度回到室温时，风扇将会关闭。
负温度系数(NTC)热敏电阻能够非常有效地检测出环境温度的上升。因为是负温度系数，当环境温度上升时，热敏电阻的阻值将降低。本例中的测温电桥在控制风扇工作的过程中，利用的就是热敏电阻的这一独特特征。
测温应用
电路中的风扇通过对电路进行适当冷却，可增强能效，降低风扇所产生的噪声效应。电气噪声通常是由于风扇未能在全功率条件下工作而产生的。
图1：比较器电路中的输入信号。

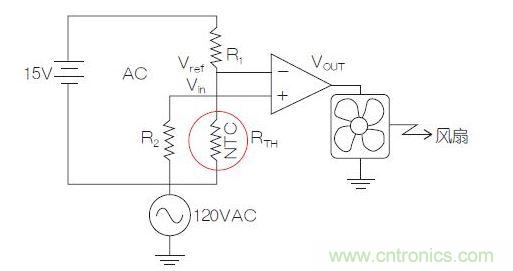

图2：测温电桥电路。
[page]
图2给出了用于风扇控制的典型测温电桥电路。电阻R2(50W、300Ω)由下式确定，它将影响输入信号。
70℃和50℃下的参考电压计算
按照客户需求，考虑当环境温度达到70℃或50℃时，该应用将会工作(即风扇将开启)。
假设在25℃或室温下，RTH为10,000Ω，那么，在70℃下，RTH为1,470Ω。
式(1)中的值由表1所示的热敏电阻RT特性计算得出。

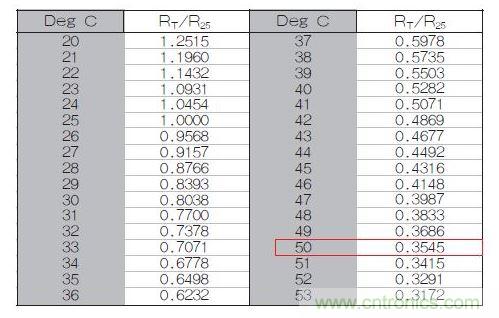

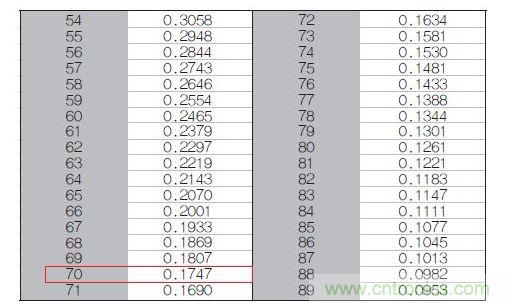

表1：70℃或50℃时，热敏电阻RT特性的理想值。
[page]
因此，70℃时的参考电压按下式计算：
风扇开启条件
当输入电压超过参考电压时，风扇将会开启，但这一条件取决于环境温度。注意：热敏电阻的阻值取决于环境温度。
在70℃时，如果输入电压超过1. 9 2V，输出电压将切换至+12V电平；当输入电压低于1.92V时，输出电压将切换回-12V电平。
在50℃时，如果输入电压超过3. 9 2V，输出电压将切换至+12V电平；当输入电压低于3.92V时，输出电压将切换回-12V电平。
室温情况下会发生什么呢？
室温(25℃)情况下的参考电压为：
因为最大输入电压为±5，绝不会超过+7.50V，所以风扇将维持“关闭”状态。
Ametherm公司的PANE103395非常适合这一应用。该小热敏电阻能够对环境温度的上升做出快速反应。其5%的准确度减小了工作性能中的任何偏差。
