【导读】今天我们将继续讨论辐射发射整改的理论模型与整改方法，深入阐述理论与实践相辅相成。一铁壳产品在进行RE102测试中，频段200MHz~1GHz中200多MHz单点超标，且高频有杂散单点较高。面对这种情况，我们该如何整改呢？

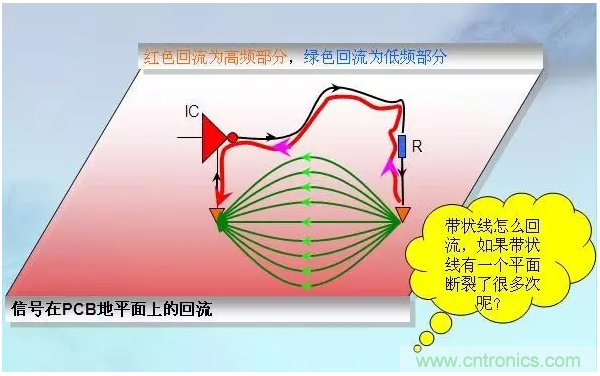

开篇之前，我们先摆个模型，导体中的电流以及回流会一句频率大小而进行不同的分布，请看下图：
从上图中我们看出，低频满地跑，因此如果我们需要屏蔽，那么就要屏蔽很宽的面积，将回流区域都覆盖，高频的回流区域非常小，因此需要控制的区域就非常小。
试想，假如在高频回流的地方（GND或者VDD）平面引一个长长的地线出来，并且PCB平面对引出的线屏蔽效能不够，这样这个引线就具有很高的辐射效率了。
对于低频，为什么要单点接地，其原因非常多，一来要控制本身回流路径，二来也要防止数字噪声通过地上公共阻抗侵入，影响性能。
【现象描述】

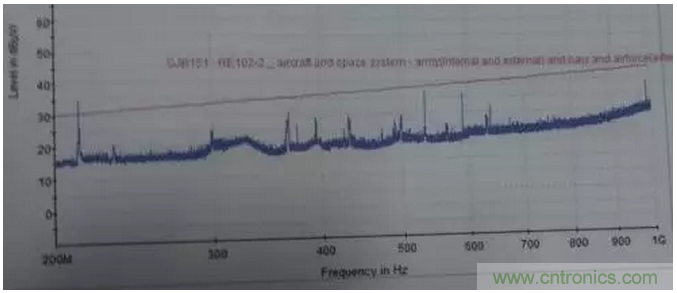

本项目中，在进行RE102测试中，频段200MHz~1GHz中200多MHz单点超标，且高频有杂散单点较高，其数据见下图：
【原因分析】

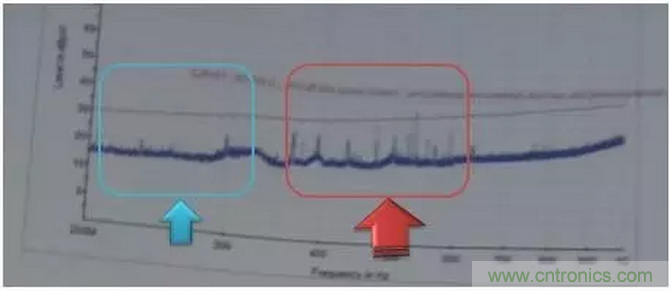

快速定位：产品为铁壳产品，在实验室现场拉出了很多线缆，将线缆逐个拔插，发现干扰来自于DVI线缆，将DVI线缆扣磁环，接口处接地加屏蔽，发现低频的200多MHz下去了，中部的上去了，也超标了，这是为什么，请看下图：
深入研究：从以上措施我们看到，每当我们接地不管多么近都会有不同但类似的频点超标，跟磁环没多大关系，不管加不加。

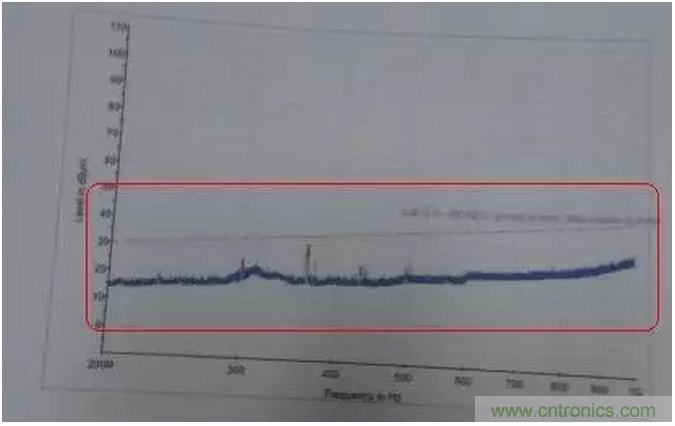

种种迹象表明我们还有其他的噪声产生源头没有找到，于是我们将机器拆开，专门研究线缆这边到底有没有接地好，我们终于找到原因，接地处线缆的外部屏蔽层在从机器出现的地方隔离着塑料塞子。将塞子去掉或者包上导电布，RE辐射立即OK了，请看下图：
【整改方案】
综合产品防水要求，塞子不能去掉，因此要将塞子做成导电的塑胶塞子。本方案无需改版，只需要更改塑料塞子材料即可，对其他性能毫无影响。
随便说两句
塞子的模型就想PCB一样，回流路径上开了一个大缝隙，塞子补上或者PCB裂缝补上，回流连续。另外我们这里也可以考虑一下天线的相位问题，两点接在一起，电位相位相同，没有电力线，因此也没有电磁场，当然就没有电磁波。
