选型替代:电感器与变压器的选型和代换

发布时间:2014-11-24 责任编辑:sherryyu

【导读】本站之前有分享过《开关电源的电感器选用的解决方案》,这里小编综合的为大家详解关于电感器和变压器的选用与代换。到底在选用电感器是要注意些什么,什么样元器件才能替代它呢?变压器的选用与代换又如何做呢?请看下文。

(一)电感器的选用与代换

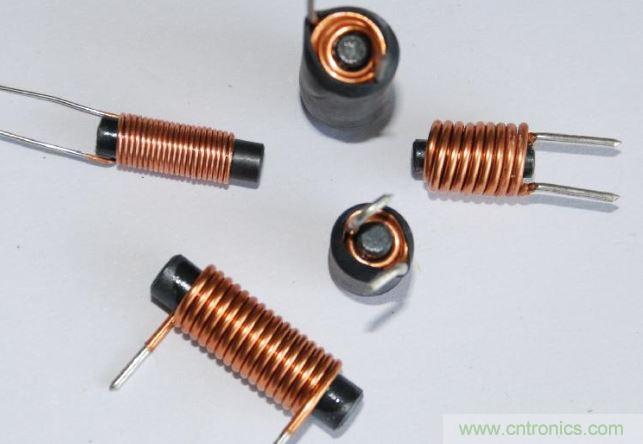

  电感器
选用电感器时,首先应考虑其性能参数(例如电感量、额定电流、品质因数等)及外形尺寸是否符合要求。

小型固定电感器与色码电感器、色环电感器之间,只要电感量、额定电流相同,外形尺寸相近,可以直接代换作用。

半导体收音机中的振荡线圈,虽然型号不同,但只要其电感量、品质因数及频率范围相同,也可以相互代换。例如,振荡线圈LTF-1-1可以与LTF-3、LTF-4之间直接代换。

电视机中的行振荡线圈,应尽可能选用同型号、同规格的产品,否则会影响其安装及电路的工作状态。

偏转线圈一般与显像管及行、场扫描电路配套使用。但只要其规格、性能参数相近,即使型号不同,也可相互代换。

(二)变压器的选用与代换

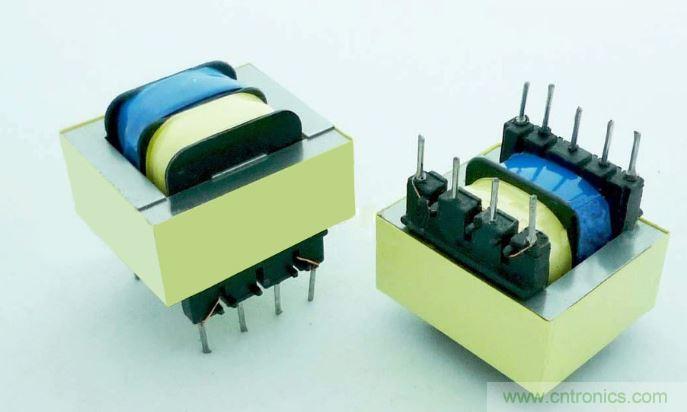

  变压器
1.电源变压器的选用与代换

选用电源变压器时,要与负载电路相匹配,电源变压器应留有功率余量(其输出功率应略大于负载电路的最大功率),输出电压应与负载电路供电部分的交流输入电压相同。

一般电源电路,可选用“E”型铁心电源变压器。若是高保真音频功率放大器的电源电路,则应选用“C”型变压器或环型变压器。

对于铁心材料、输出功率、输出电压相同的电源变压器,通常可以直接互换作用。

2.行输出变压器的选用与代换

电视机行输出变压器损坏后,应尽可能选用与原机型号相同的行输出变压器。因为不同型号、不同规格的行输出变压器,其结构、引脚及二次电压值均会有所差异。

选用行输出变压器,应直观检查其磁心是否松动或断裂,变压器外观是否有密封不严处。还应将新行输出变压器与原机行输出变压器对比测量,看引脚与内部绕组是否完全一致。

若无同型号行输出变压器更换,也可以选用磁心及各绕组输出电压相,但引脚号位置不同的行输出变压器来变通代换(例如对调绕组端头、改变引脚顺序等)。

3.中频变压器的选用与代换

中频变压器有固定的谐振频率,调幅收音机的中频变压器与调频收音机的中频变压器、电视机的中频变压器之间也不能互换使用,电视机中产伴音中频变压器与图像中频变压器之间也不能互换使用。

选用中频变压器时,最好选用同型号、同规格的中频变压器,否则很难正常工作。在选择时,还应对其绕组进行检测,看是否有断线或短路(线圈与屏蔽罩之间相碰)。

收音机中某只中频变压器损坏后,若无同型号中频变压器更换,则只能用其它型号的成套中频变压器(一般为3只)代换该机的整套中频变压器。代换安装时,某一级中频变压器的顺序不能装错,也不能随意调换。
