iPhone 8首拆:无线充电版本的iPhone 7?

发布时间:2017-09-25 来源:iFixit 责任编辑:wenwei

【导读】今天,苹果官网上,iPhone 8页面的“预售”按钮已经变成了“购买”,国行iPhone 8和iPhone 8 Plus正式在苹果官网以及各大渠道开卖,但却成为了史上最冷的iphone。为了第一时间拆解iPhone 8,iFixit的团队专门飞到了澳大利亚(发售时间最早),它们发现除了被盖换成了玻璃,iPhone 8与iPhone 7在内部设计上几乎一样。

iFixit 拿到手的是一款金色 iPhone 8,iFixit 表示外观依然那么熟悉,和 iPhone 6s 对比起来区别也不是很大。与前几代 iPhone 的主要区别就是为了支持无线充电采用了玻璃后盖。

iPhone 8首拆:无线充电版本的iPhone 7?

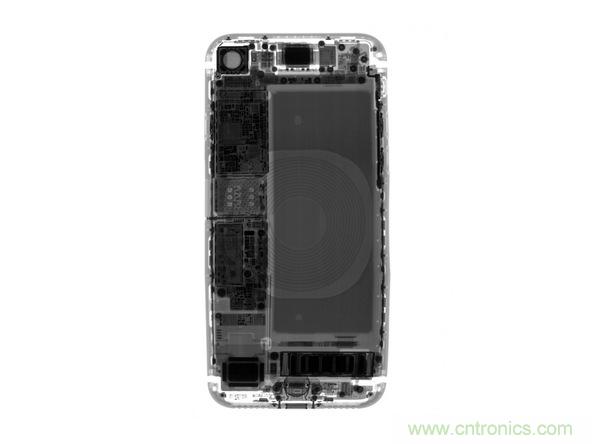

X 光看看内部结构

iPhone 8首拆:无线充电版本的iPhone 7?

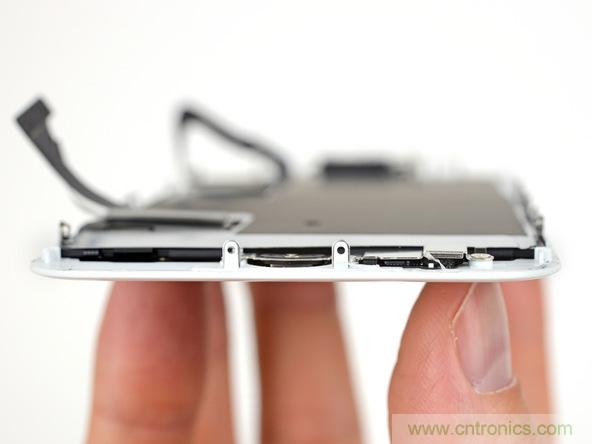

卸下屏幕面板

iPhone 8首拆:无线充电版本的iPhone 7?

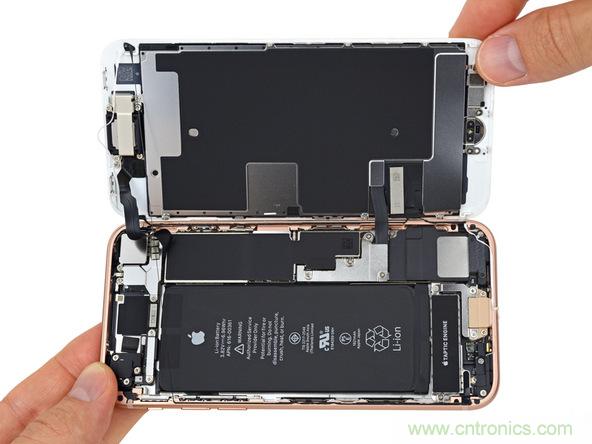

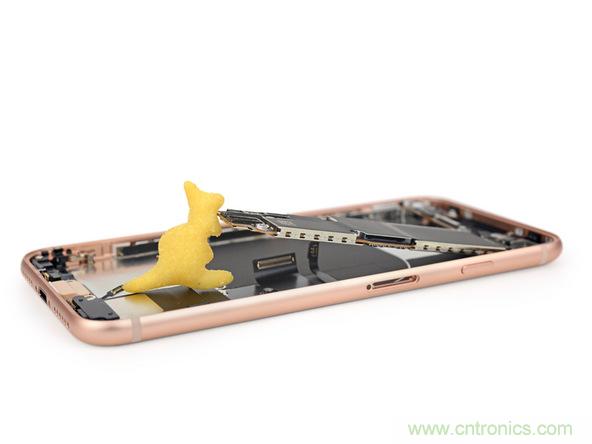

分离屏幕面板和机身后

iPhone 8首拆:无线充电版本的iPhone 7?

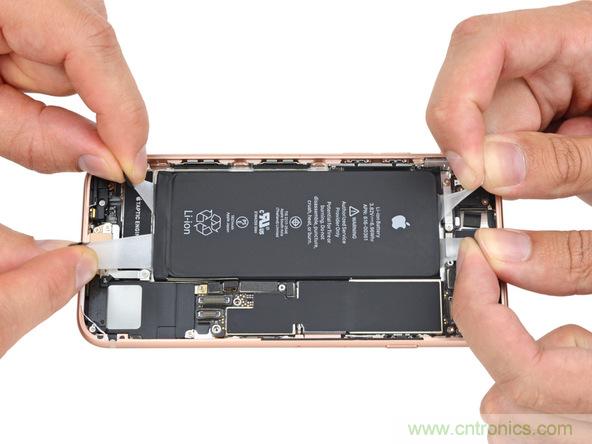

拆卸电池,iFixit 的拆解人员找到了很有意思的对付黏贴胶带的方法

iPhone 8首拆:无线充电版本的iPhone 7?

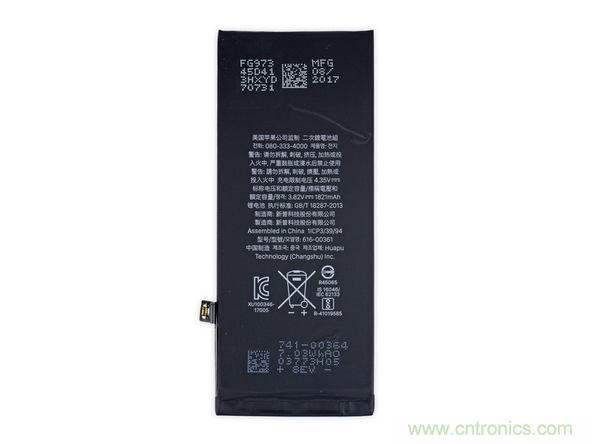

电池方面,iPhone 8的容量相比前作确实有所缩水,这次其电池仅为1821毫安,低于iPhone 7的1960毫安。不过,苹果称新机续航可与iPhone 7保持相同水平。

iPhone 8首拆:无线充电版本的iPhone 7?

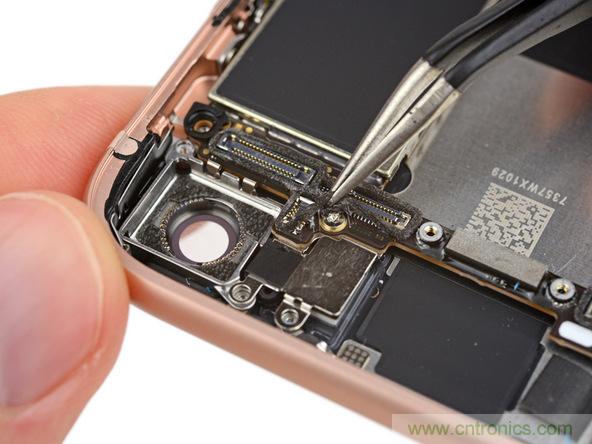

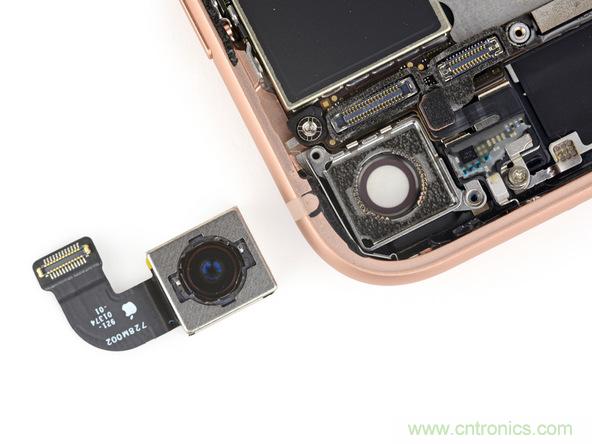

分离主摄像头

iPhone 8首拆:无线充电版本的iPhone 7?

iPhone 8首拆:无线充电版本的iPhone 7?

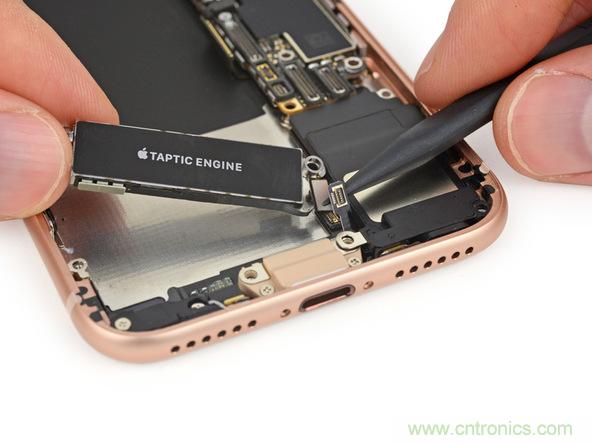

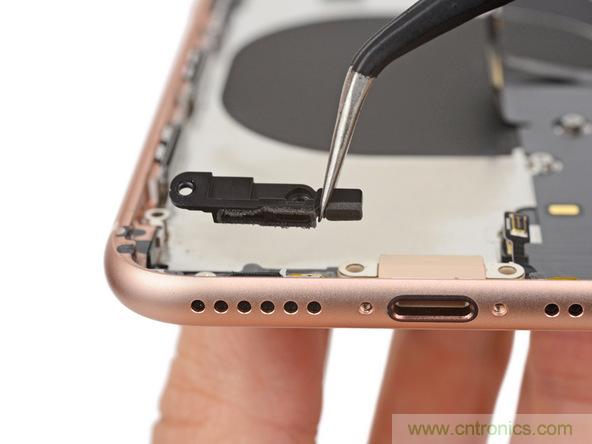

分离 Taptic Engine 震动马达,这里发现了一些之前没见过的连接线缆和支架。

1,Lightning 接口模块采用了新的肉色支架,顺便还固定住了 Taptic Engine 马达

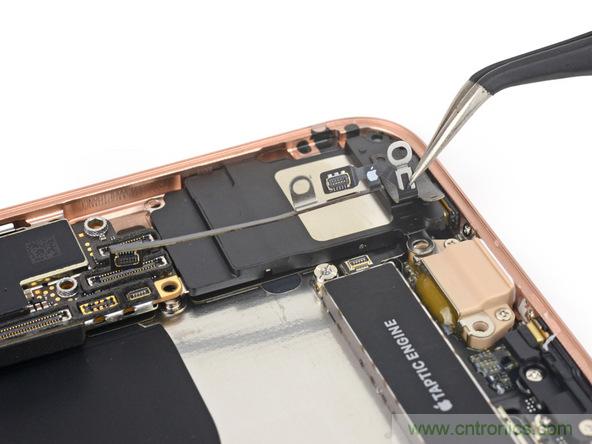

2,奇怪的扬声器连接线缆

3,Taptic Engine 马达安装在一个小巧的连接器中

iPhone 8首拆:无线充电版本的iPhone 7?

iPhone 8首拆:无线充电版本的iPhone 7?

逻辑板的最后屏障——一颗螺丝隐藏在防水密封之下

iPhone 8首拆:无线充电版本的iPhone 7?

iPhone 8首拆:无线充电版本的iPhone 7?

iPhone 8首拆:无线充电版本的iPhone 7?

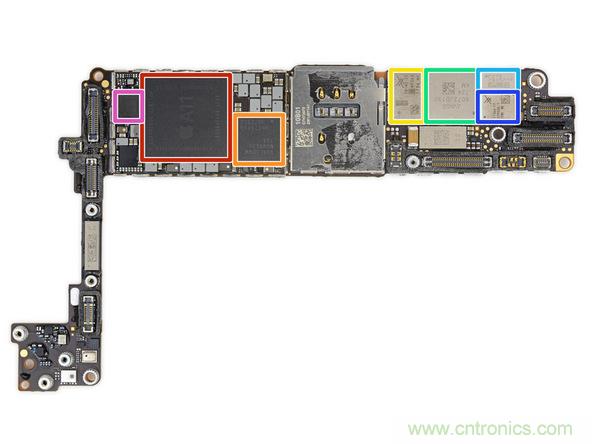

红色:苹果  339S00434 A11 Bionic CPU SK 海力士 H9HKNNNBRMMUUR 2GB LPDDR4 RAM

橙色:高通 MDM9656 骁龙 X16 LTE 芯片

黄色:Skyworks SkyOne SKY78140

绿色:Avago 8072JD130

浅蓝:P215 730N71T

蓝色:Skyworks 77366-17 四频 GSM 功率放大模块

粉色:恩智浦(NXP)80V18 NFC 模块

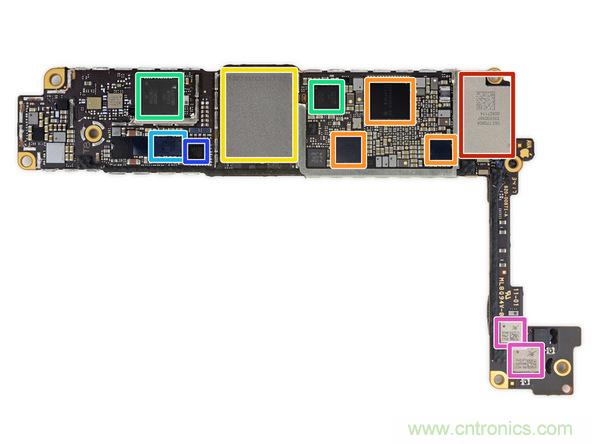

逻辑板背面:

iPhone 8首拆:无线充电版本的iPhone 7?

背面部分:

红色:Apple/USI 170804 339S00397 WiFi /蓝牙/ FM 收音机模块

橙色:苹果 338S00248,338S00309 PMIC 和 S3830028

黄色:东芝 TSBL227VC3759 64 GB NAND 闪存

绿色:高通 WTR5975 千兆 LTE 射频收发器和 PMD9655 PMIC

蓝色:Broadcom 59355 可能是迭代的 BCM59350 无线充电 IC

紫色:NXP 1612A1 可能是迭代的1610 Tristar IC

粉色:Skyworks 3760 3576 1732 RF 开关和 SKY762-21 247296 1734 RF 开关

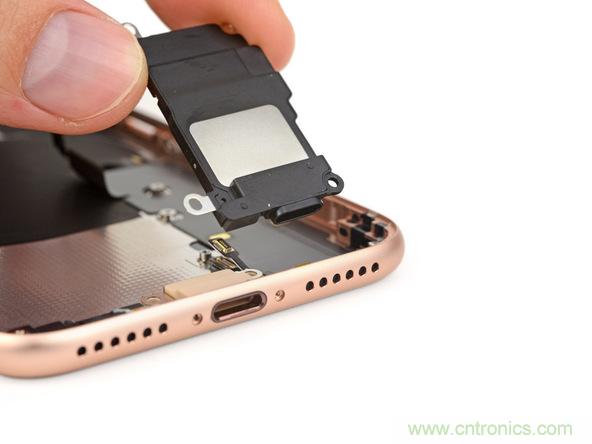

扬声器部件,苹果表示提高了 25% 音量的扬声器。与边框底部出音孔连接的地方可以看到橡胶垫和防水密封部件的细节。

iPhone 8首拆:无线充电版本的iPhone 7?

iPhone 8首拆:无线充电版本的iPhone 7?

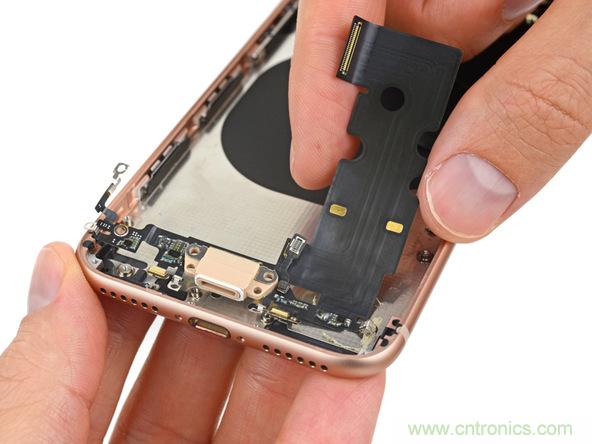

为什么苹果会更换 Lightning 接口模块的原因这里到这里就明白了,原来是增加接口和线缆与无线充电模块相连。

iPhone 8首拆:无线充电版本的iPhone 7?

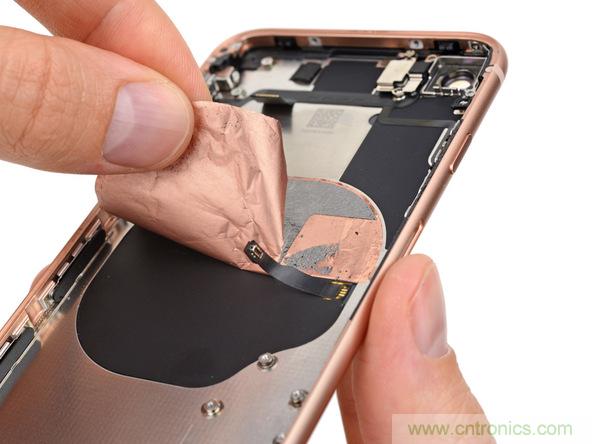

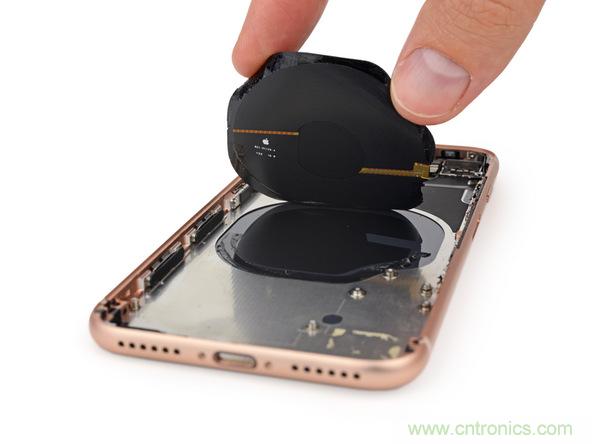

撕开两层屏蔽贴纸才看见无线充电圈,几乎没有看到外露的铜线,这就是苹果工艺的魅力所在!

iPhone 8首拆:无线充电版本的iPhone 7?

iPhone 8首拆:无线充电版本的iPhone 7?

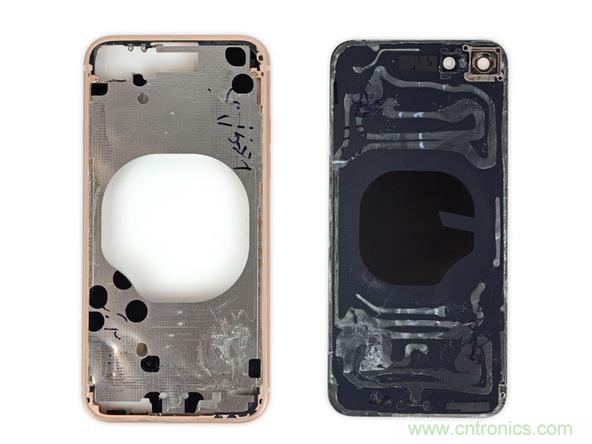

分离玻璃背板与金属边框,iFixit 表示十分艰难,苹果使用了大量的胶水来粘合,把玻璃背板分离下来,边框基本上也拉扯变形了。

iPhone 8首拆:无线充电版本的iPhone 7?

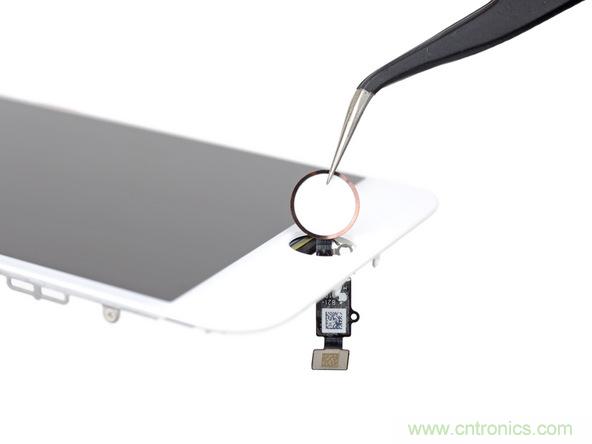

回到了屏幕面板上,拆卸 Touch ID 指纹识别模块

iPhone 8首拆:无线充电版本的iPhone 7?

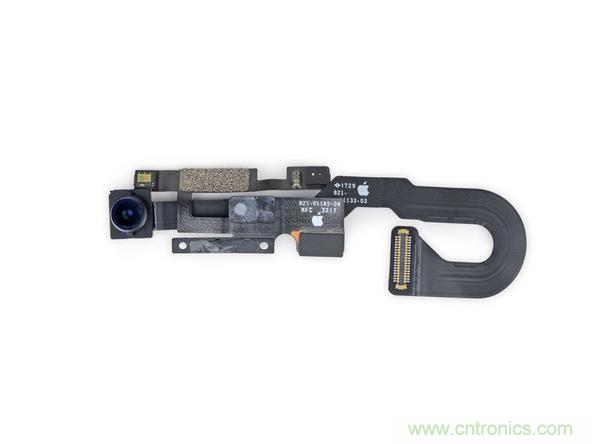

前置摄像头,集成传感器的模块和线缆

iPhone 8首拆:无线充电版本的iPhone 7?

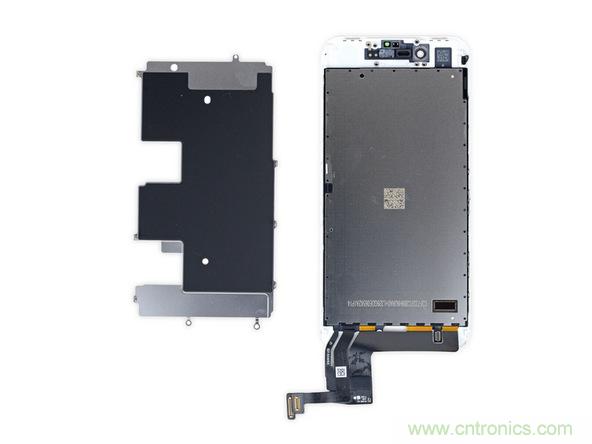

屏幕模块,虽然不是 OLED 面板,但支持了 True Tone,还是很欣慰的。

iPhone 8首拆:无线充电版本的iPhone 7?

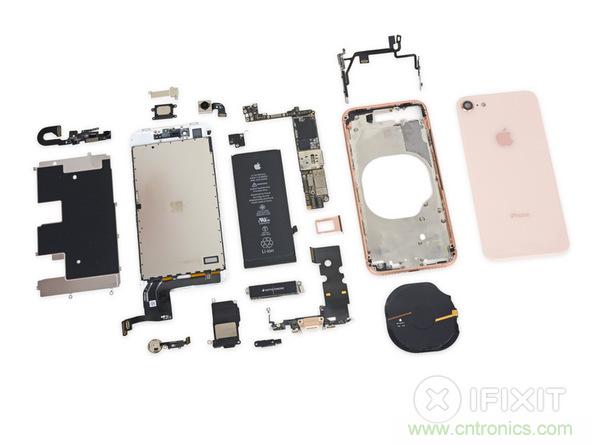

最终 iPhone 8 的拆解大合照。

iPhone 8首拆:无线充电版本的iPhone 7?
