拆LED人体红外感应灯,"形美、价廉、安全"样样不少

发布时间:2015-01-06 责任编辑:sherryyu

【导读】本文分享给大家的是来自一位技术工程师对LED人体感应小夜灯的拆解报告,通过拆解大家可以看见该LED人体感应小夜灯,不仅外形美观,结构简单;并且LED灯内部线路布局合理;最重的是用户安装方便快捷。是一款不可多得的LED小夜灯。

这款LED人体感应小夜灯性价比如何?一起来看看拆解报告吧!
拆LED人体红外感应灯
一 包装类

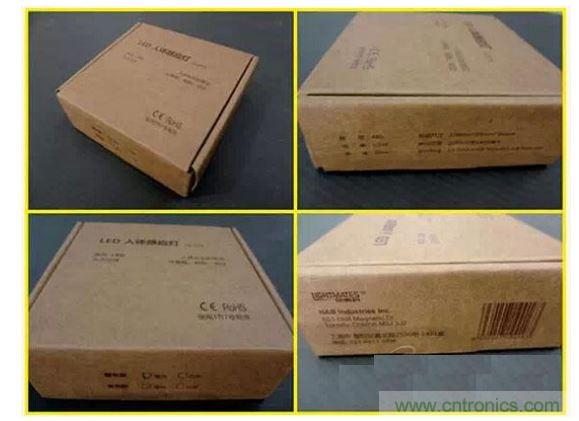

A:内盒材质:三层E坑瓦楞纸,面纸为200g的牛皮纸;

表面印刷有公司和产品的相关资料。
拆LED人体红外感应灯

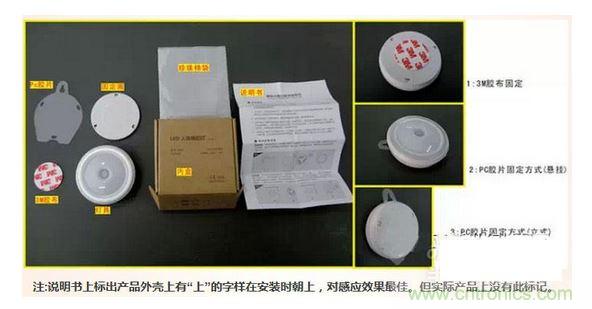

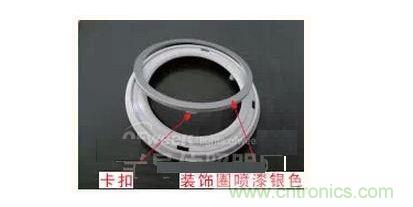

B:除整灯外,随装箱的还有安装固定圈、3M胶布、用于挂装的PC胶片、说明书、珍珠棉包装袋。

打开说明书,里面介绍了三种安装方式,如下图:
拆LED人体红外感应灯
注:说明书上标出产品外壳上有“上”的字样在安装时朝上,对感应效果最佳。但实际产品上没有此标记。
[page]

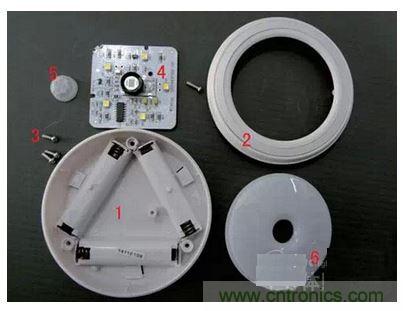

二 结构组件:

1:塑料后罩组件

2:塑料前盖组件

3:固定螺丝

4:电路板组件

5:菲涅尔透镜

6:奶白扩散罩
拆LED人体红外感应灯
整灯材料都用的是白色塑料ABS,外壳表面美观,有光泽,做工还比较精细。
拆LED人体红外感应灯
经过阻燃试验,推断它的阻燃等级应该是94HB。

这款产品用的是3节7号电池供电。
[page]

三 拆解步骤:

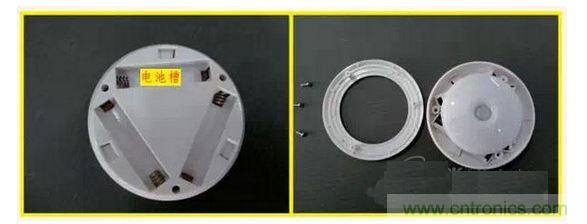

1:首先用小号的十字螺丝刀拧下3颗固定整灯的螺丝;

把塑料面罩组件拆下来:
拆LED人体红外感应灯

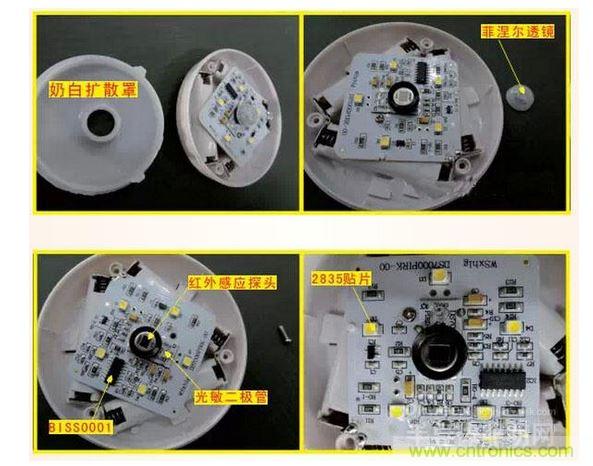

2:拆下奶白扩散罩后,这时可以看到整个灯的内脏一一电路板(图2);

3:摘下菲涅尔透镜,底下是接收信号的红外感应探头(KB500BP);旁边还有一颗光敏二极管;

感应处理器IC还是用的BISSOO01/YDAU9aY;

4:光源为5颗0.1W的2835贴片灯珠,圆周均布;

5:拧下固定电源板的螺丝,再用电铬铁去掉电池供电片上接点的锡,终于卸下了电路板。
(下为图2)
拆LED人体红外感应灯
[page]

四 主要器件:

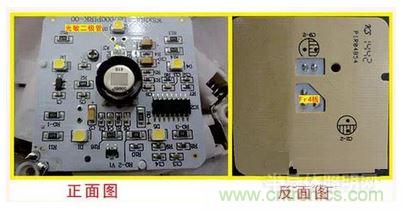

A:电路板的材料应该是我们常说的1.Omm的粉板(如有错误请指正),

中间一小块是FR4板,用于插件红外感应探头和光敏二极管。

B:红外感应探头用的是nicera(尼赛拉)的KB500BP;

C:感应处理器IC还是用的BISSOO01/YDAU9aY。
拆LED人体红外感应灯
五 光电测试

前面大家都有看到,这款产品用的是3节7号电池供电,常规的每节电池电压是1.5V,额定工作电压就是4.5VDC了,(实际市场上电池是达不到这个值)

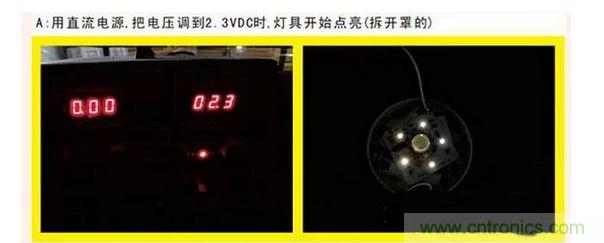

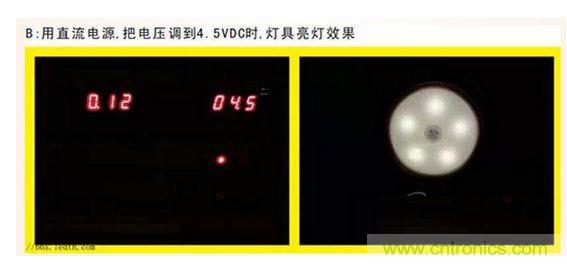

以下是在测试时,我用直流电源供电,微调电压到2.3V时和微调到4.5V时,灯具亮灯效果:
拆LED人体红外感应灯
另用积分球测试光电参数,在4.5VDC下,得出色温为2983K,光通量为23lm.
[page]

拆LED人体红外感应灯
六 红外感应测试:

A:在暗室里,当人进入红外感应范围内,灯具点亮,经过多次试验,正面最长感应距离为3.7米左右,感应角度也是同说明书上写的一样在100度以内,不过感应距离就只能在3米以内了(2.8米),不过对于我们平常在房间里用也足够了。

B:灯具在亮灯状态下,再打开其它光源,人在其感应范围内走动,灯具也是一直常亮。

C:人离开后,延时亮灯时间为20秒以内(分三次试验,时间分别为17.3秒/18.2秒/17.8秒)

从以上拆解和测试数据,做以下总结:

1:产品包装简洁优雅,内盒材质很有质感,方式也不同传统的灯具,很有特点。

2:产品外形美观,结构简单;线路布局合理;用户安装方便快捷。

3:产品性能参数和其说明书一致,可以满足实际需要,性价比还是比较高。
