输出电压可低至0.6V的45V输入LDO,Iq更低至3uA

发布时间:2013-04-09 来源:电子元件技术网 责任编辑:hedyxing

【导读】Linear推出 LT3007,该器件是一个高压、微功率、基于坚固 PNP 的 LDO 系列之最新成员,具备 3µA 超低静态电流。LT3007 具备高输入电压能力,电压范围为 2.0V 至 45V,并提供范围为 0.6V 至 44.5V 的可调输出电压,能用于种类繁多的应用领域。

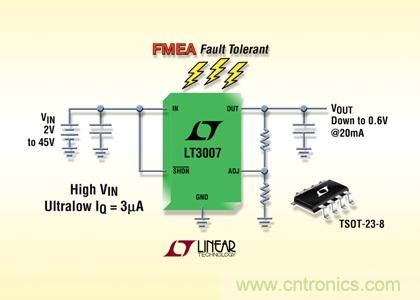

FMEA 容错、45V、3µA IQ、20mA、宽 VIN 和 VOUT 范围的 LDO
FMEA 容错、45V、3µA IQ、20mA、宽 VIN 和 VOUT 范围的 LDO

LT3007 的管脚引出线符合 FMEA (失效模式与影响分析) 验证标准,在相邻引脚发生短路或者一个引脚处于浮置状态时,输出保持等于或低于稳定电压。该器件的 3µA 静态电流和停机电流 (<1µA) 实现了超低备用功耗,使该 IC 成为不需要停机的应用之卓越选择,或者非常适用于那些需要适度输出驱动能力和高输入电压的应用,例如远程监视应用以及用于需要延长运行时间的“保持运作”系统之低电流电池供电型存储器。

LT3007 提供高达 20mA 的输出电流,相应的压差电压仅为很低的 300mV。随着电压、负载和温度的变化,输出电压容限严格调节在 ±2% 范围内。该 IC 用低 ESR、容量低至 2.2µF 的陶瓷输出电容器优化了稳定性和瞬态响应。内部保护电路包括电池反向保护、输出反向和输出至输入反向保护、电流限制和过热限制以实现坚固性。

LT3007 有 E 级和 I 级版本器件,采用 8 引线 SOT-23 封装,其中有 3 个引脚熔合至接地焊盘,以提高固定和可调版本的散热性能。E 级版本的千片批购价为每片 1.20 美元。

性能概要:LT3007

- FMEA 容错:在相邻引脚短路或者如果一个引脚处于浮置状态时,输出保持等于或低于稳定电压
- 超低静态电流:3µA
- VIN 范围:2.0V 至 45V
- 可调 VOUT:0.6V 至 44.5V
- 固定输出电压:1.2V、1.5V、1.8V、2.5V、3.3V、5V
- 输出容限:随着电压、负载和温度变化而不超出 ±2%
- 低压差电压:满负载时典型值为 300mV
-输出电流:20mA
- 用低 ESR、陶瓷输出电容器 (最小值为 2.2µF) 可稳定
- 停机电流:<1µA
- 电池反向、输出反向和电流反向保护
- 过热限制和电流限制保护
- 8 引脚耐热增强型 TSOT-23 封装
