【导读】其实身为电源设计工程师的你们很多时候是不是觉得一些东西是潜移默化的，好像一开始就是那样设计操作的。可是你真正的了解为什么要那样设计吗？比方说，小编就“为何要在电源与地之间接电容”问了几个工程师，但他们并没有真正回答出来，只是说一直以来就是这样设计的，下面随小编来看看电源与地之间接电容的原因到底是什么吧！
1、电源与地之间接电容的原因
有两个作用，储能和旁路：
储能：电路的耗电有时候大，有时候小，当耗电突然增大的时候如果没有电容，电源电压会被拉低，产生噪声，振铃，严重会导致CPU重启，这时候大容量的电容可以暂时把储存的电能释放出来，稳定电源电压，就像河流和水库的关系。
旁路：电路电流很多时候有脉动，例如数字电路的同步频率，会造成电源电压的脉动，这是一种交流噪声，小容量的无极电容可以把这种噪声旁路到地（电容可以通交流，阻直流，小容量电容通频带比大电容高得多），也是为了提高稳定性。
2、电源滤波
电容的容量=介电常数*面积/距离=ε*S/d，通常ε、d 不易改动，只能改动S来改变电容量。
当电容很大时，S必然大，为了减小体积，不得不用卷叠的方式，但卷叠必然增加电感量（尽管对称双绕）。

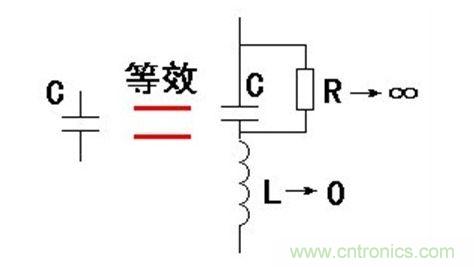

As you know 电容实际是R、L、C的组合，如此，大电容相对电感量L也大。
例如：用2200uF电容波时，对于低频50Hz是很好的，但是对于高频（K、MHz）来说，一点用也没有，因为L太大。
所以高手很讲究电源的滤波，会采用大、中、小三种电容，分别针对低、中、高频来滤波。
常用以下组合：
2200/47/0.1uF
220/4.7/0.1uF
1nf、0.1u和4.7uf。
