在很多时候，如果我们需要更大的功率，而手边又无法马上找到足够大功率的电源，我们往往首先想到要将两或多个电源输出进行串联或并联，已获得更高的电压、电流或功率。实际上， 很多的程控电源是可以进行串联或并联设置的，但一定要利用正确的方法。

当您串联多个输出以实现更高电压时，请遵守下述注意事项：

•       总电压绝不超过任意一台输出电源的额定浮地电压，即输出端与地之间的最高隔离电压。 一般的程控直流电源的浮地安全电压为240V， 有点高压输出的电源要高一些。

•       每一台电源输出都不能设为负电压输出。

•       串联电源的电压和电流设定的输出值都应该一致。

设置每一个电源输出时， 首要任务是考虑希望得到的总电压值。为此，首先把每个输出电流的限制值设为负载最大能够承受的电流限制值。其次，根据希望得到的总电压， 平均分配到每个电源上。例如，如果您使用了两个电源串联输出，可将每个输出设为总电压值的一半。如果您使用三个电源串联输出，可将每个输出电压设为总电压的三分之一。

当您并联多个电源输出， 以实现更高电流输出时，请遵守下述注意事项：

•       其中一个电源作为主电源，输出必须在恒压（CV）模式下工作，其它的作为从电源，输出在恒流（CC）模式下工作

•       输出负载必须能消耗足够的电流，以保证输出在恒流模式中的恒流输出

•       尽量采用同型号的程控电源，有具有相同电压和电流额定值的输出。

将所有输出的电流限制设为相同值，最大电流就是它们的总和 。将主电源设为 CV 输出模式， 它设置的电压就是整个系统所需要的电压。 而其它从电源的电压设置要略高于主电源，这样它们就会工作在 CC 输出模式，提供更多的输出电流， 并且会实际输出电压会低于设置电压，而与主电源的输出电压匹配。 于是，这些电源就能为负载的需求提供充足的电流。 例如，我们用3台20V， 5A的电源并联为15V， 12A的单路输出。 首先要确保负载能够吸收足够大的电流。其次，选择其中一台作为主电源，设为15V，4A输出。其它两台作为从电源，可以设为16V， 4A输出。

为了直接感测负载端的电压，需要使用串联或并联设置下的远端感应。对于某些电源，您必须将每个输出设为“远端感应”，有时称为“4线模式”。

使用串联连接下的远端感应：

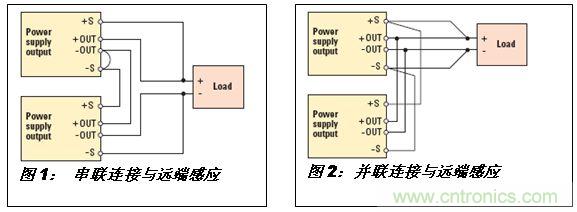

当您在串联配置下使用远端感应时，采取串联方式连接每个输出上的远端感应端，并将感应端子与负载连接（如图 1 所示）。

使用并联连接下的远端感应：

当您在并联配置下使用远端感应时，采取并联方式连接每个输出上的远端感应端子，并将端子与负载连接（如图 2 所示）。

为简化并联输出的设置，部分电源支持“输出分组”高级特性。该特性最多可对四个相同型号的输出进行“分组”，就像控制单个电源的电流输出一样，来控制所有分组中电源的输出。
