【导读】处于成本的考虑，在实际设计应用中常常将多层陶瓷电容用作稳压器的输出端电容，而MLCC的特点就是超低的ESR值，这将引起输出电压的不稳定。
在线性稳压器环路中，输出电容和后续的负载形成了一个极点，此极点造成了稳压器环路的不稳定。为了补偿这个极点，一般做法是用输出电容的ESR来产生一个零点。所以，在选择稳压器的输出电容时，需要考虑ESR。
处于成本的考虑，在实际设计应用中常常将多层陶瓷电容用作稳压器的输出端电容，而MLCC的特点就是超低的ESR值，这将引起输出电压的不稳定。

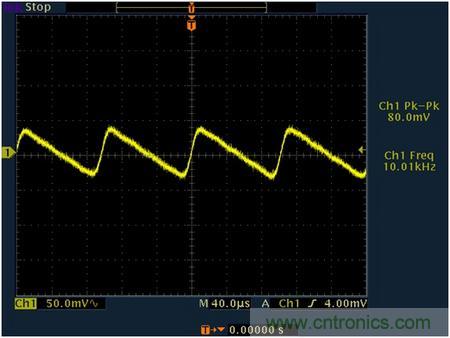

以安森美NCV4949来讲，在其输出端加一个10uF的陶瓷电容，在电容后端测量到的瞬态响应如图(AC mode)：
同时测算的其phase margin只有5度，远远达不到稳定的标准。

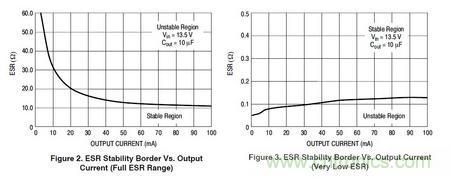

查看其规格书，发现该稳压器对ESR的要求如下：

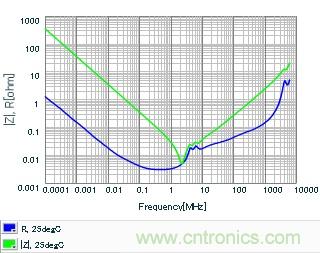

在负载30mA的情况下，其ESR要求在0.1～15ohms之间。而MURATA的10uF 1206 X7R MLCC的ESR查的为远小于0.01ohm：

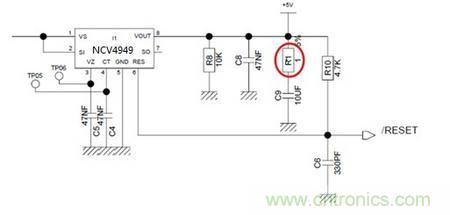

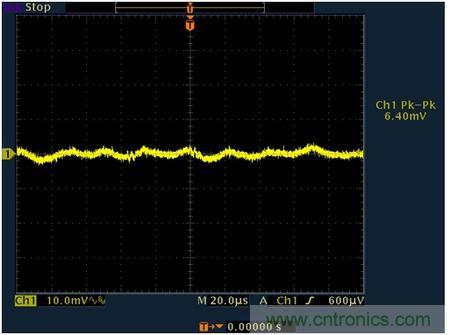

在上图电路中10uF电容上串联一个1ohm电阻，重新测量输出的瞬态响应。
同是算得phase margin已大于71度，满足稳定标准。
