神奇充电器DIY:只需"抖腿"就可给智能手机充电

发布时间:2015-03-18 责任编辑:sherryyu

【导读】是不是被很多人骂“抖腿”的这个坏习惯,其实“抖腿”不是什么坏事情的,有没有想过“抖腿”可以转换成有用的能量?很神奇的想法吧,很简单只需要这么一个装置就可以的,小编就教大家DIY这么个充电器,为我们生活中的所有USB设备提供安全、清洁的能源。

相信很多朋友都有抖腿的习惯,这在人们眼里并不雅观,但是任何事情都会有两面性,如果可以充分利用抖腿时产生的动能,进而让它转化为电能为我们的手机等设备充电,那不就可以做到了所谓的物尽其用。为此,我特地制作了这个装置,利用我们不由自主的抖腿习惯,将其转换成有用的能量,利用这个装置,可以为我们生活中的所有USB设备提供安全、清洁的能源。

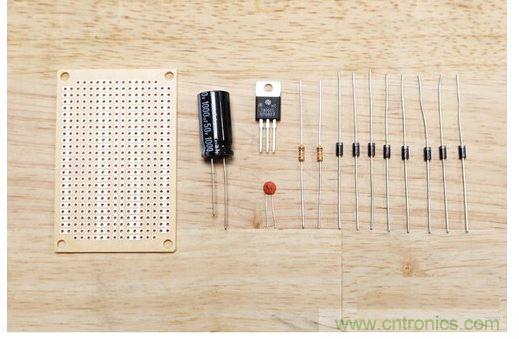

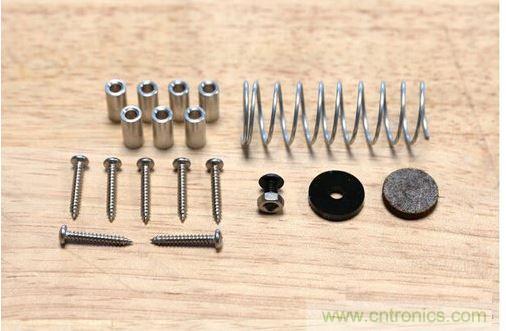

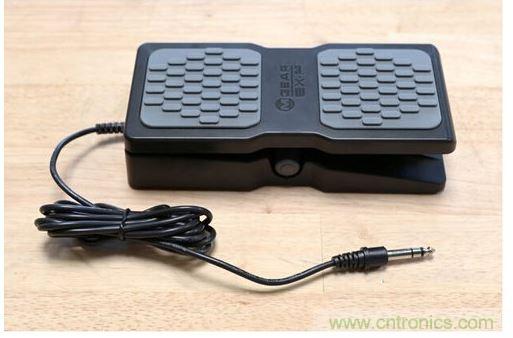

1、准备材料
准备材料

准备材料

准备材料
准备材料

[page]

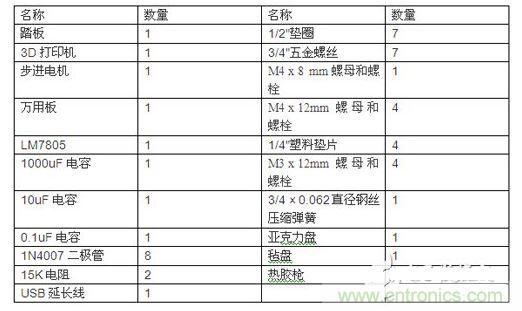

材料如下:
准备材料

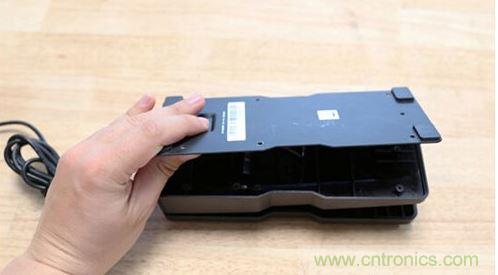

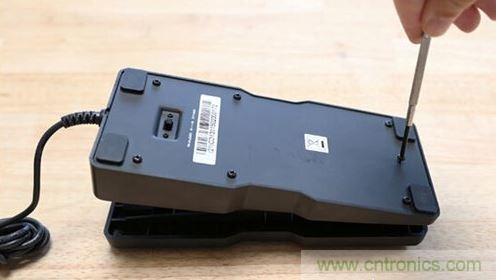

2、打开踏板

拆掉踏板底部螺丝并打开踏板。
打开踏板
打开踏板

打开踏板

[page]

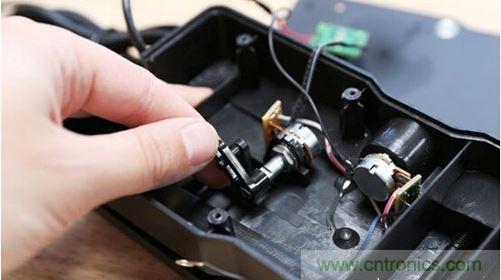

3、卸下拉杆

把踏板里面电位器轴上的杠杆臂拆掉。
卸下拉杆

卸下拉杆

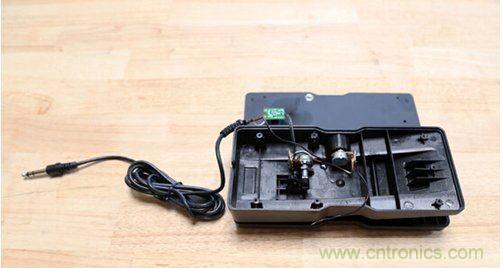

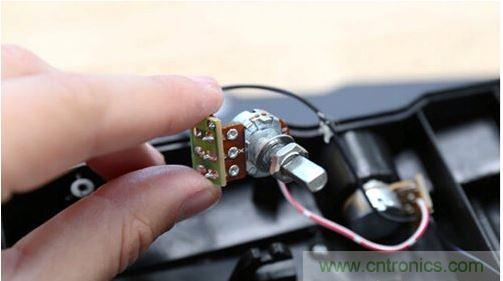

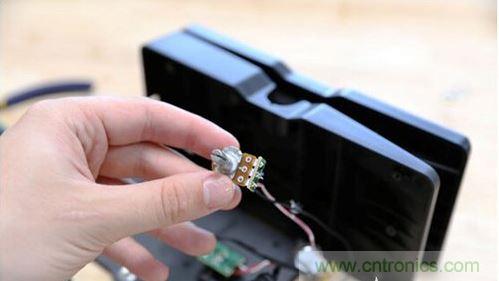

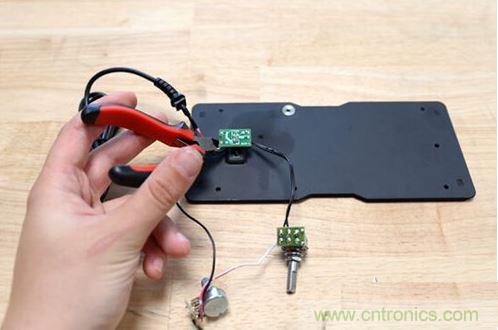

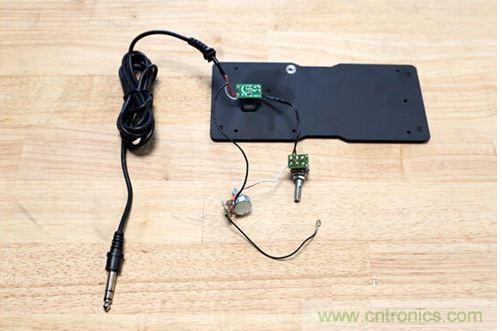

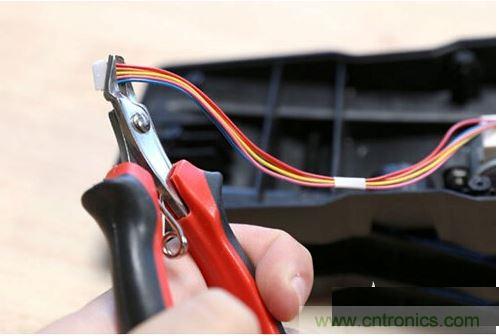

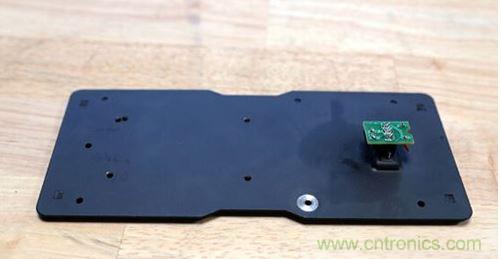

4、拆下所有电路

从踏板里面拆下电位器,剪掉所有的电路元件。
拆下所有电路

拆下所有电路
[page]
拆下所有电路

拆下所有电路

拆下所有电路
[page]
拆下所有电路

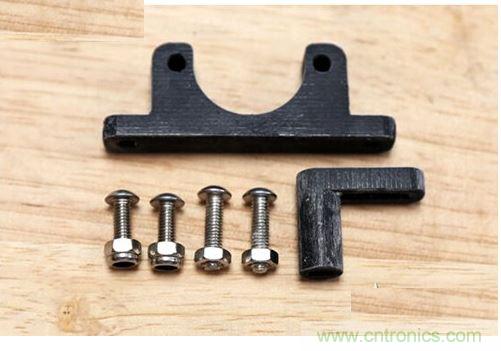

5、3D打印

3D打印机用3D模型打印了电机安装支架和杠杆臂。
3D打印

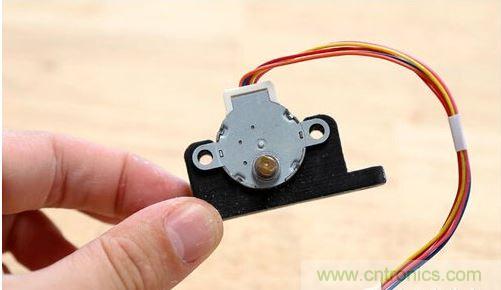

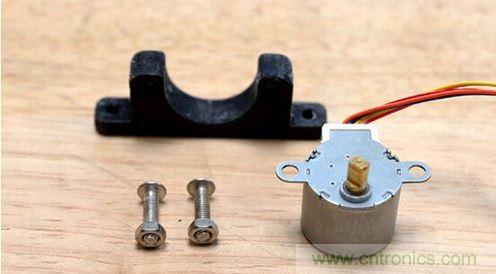

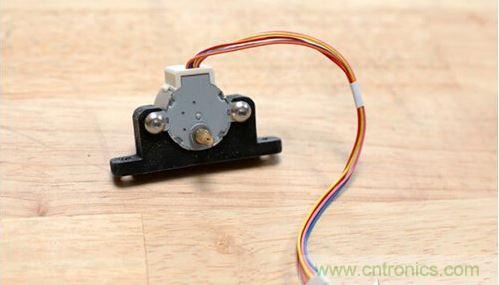

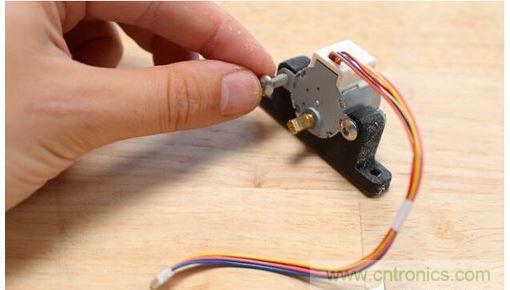

6、固定电机

电机使用12毫米螺母和螺栓固定在电机支架上。
固定电机

固定电机
[page]
固定电机

固定电机

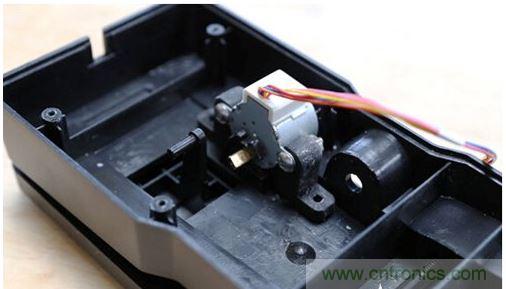

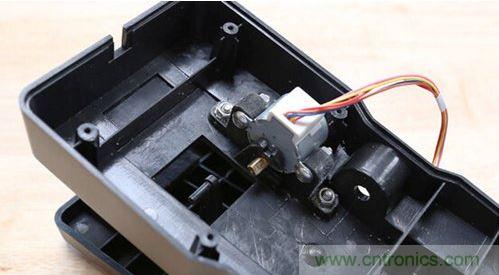

7、安装电机

在电位计和杠杆臂被安装之前将电机安装在踏板里面。
安装电机

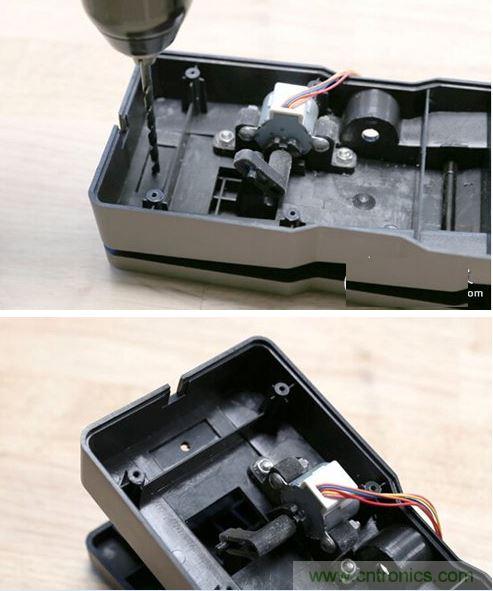

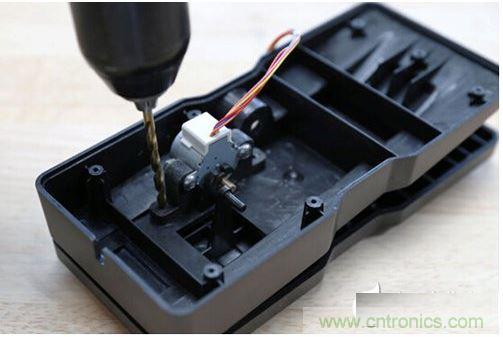

8、钻孔

依照支架的安装孔在踏板上钻两个3/16的孔,但要小心不要钻到足垫。
钻孔

[page]
9、安装

使用12mm的螺母和螺栓将电机固定在踏板上。
安装

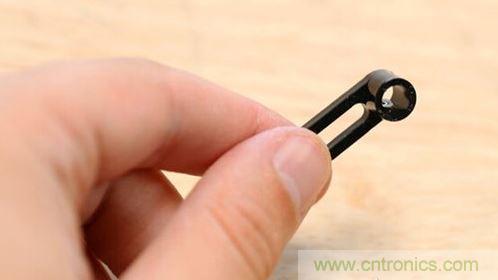

10、连接杆

将杠杆臂套在电机轴上。
连接杆

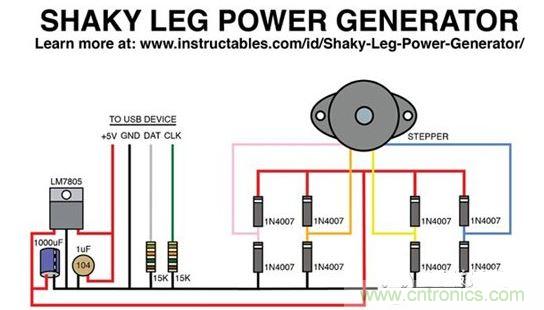

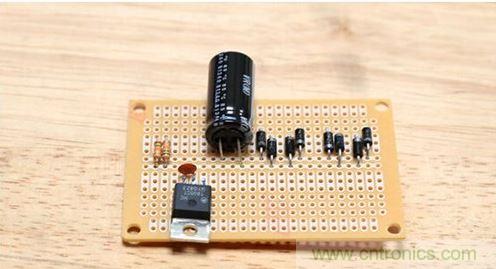

11、电源电路

按电路图搭建功率调节电路
电源电路

电源电路
[page]
电源电路
这个电路有两个桥式整流器,其中一个连接电机的线圈。1000UF电容器用于存储并过滤产生的电能,以便生成一个平滑的电信号。然后再通过LM7805($0.2053)转换成稳定的5V电压。而10uF和0.1uF的电容则是为了进一步对电信号进行滤波。

两个电阻则是为了拉低数字和时钟线,当用USB2.0设备进行充电时。没有这些,你的设备可能无法充电。

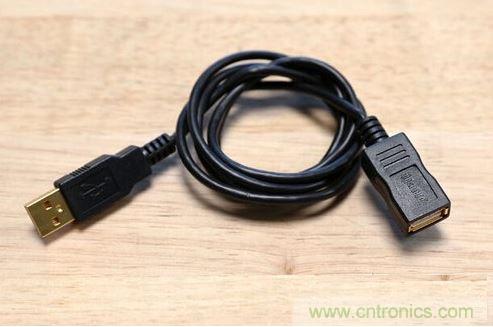

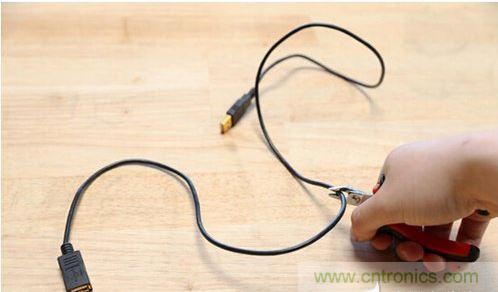

12、剪断电线缆

将USB电缆剪掉一半,然后把四根线剥露出来。
剪断电线缆

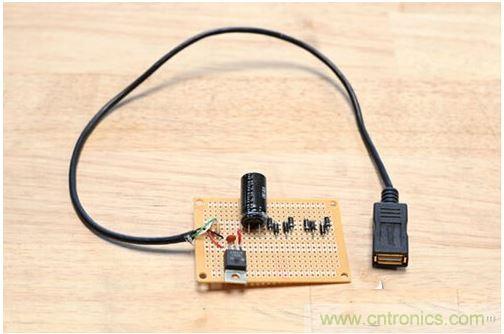

13、连接USB电缆

按照电路图将USB电缆连接到电路板上。
连接USB电缆

[page]

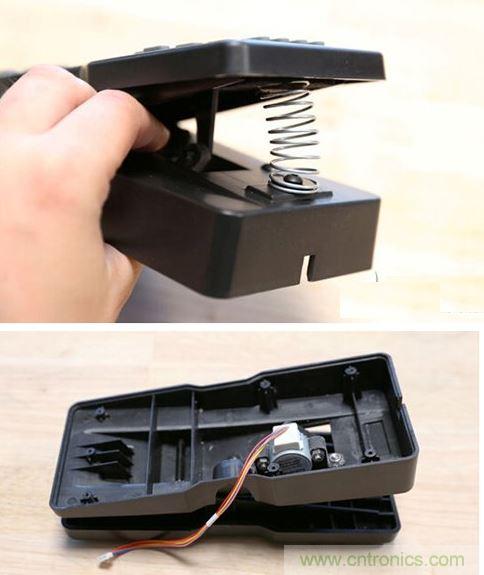

14、安装弹簧
安装弹簧

安装弹簧
[page]
安装弹簧

安装弹簧

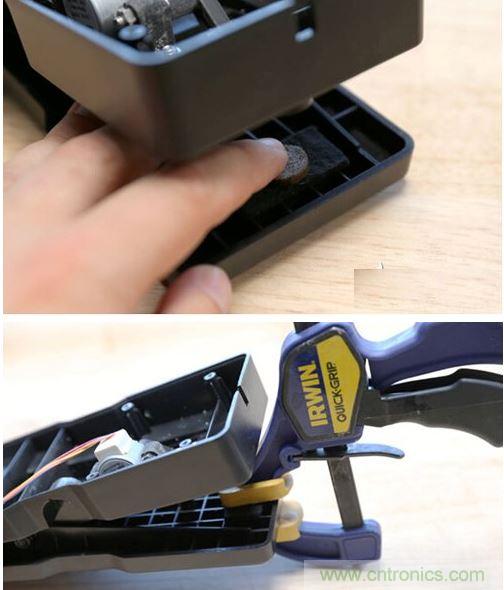

在塑料连接板的中心钻一个一个3 / 16“的孔,8毫米螺母和螺栓的顶部是圆盘垫。塑料板的正反都有圆盘垫,一旦胶水变干,就将弹簧固定在圆盘上,用于连接两个踏板。

[page]

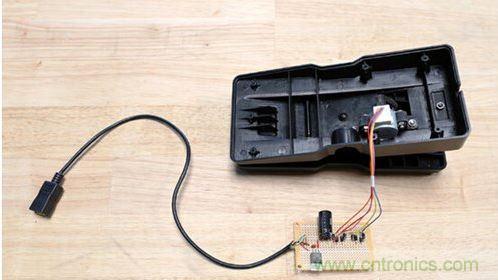

15、连接电机

按照电路原理图焊接电机电线。
连接电机

连接电机

连接电机

连接电机

[page]

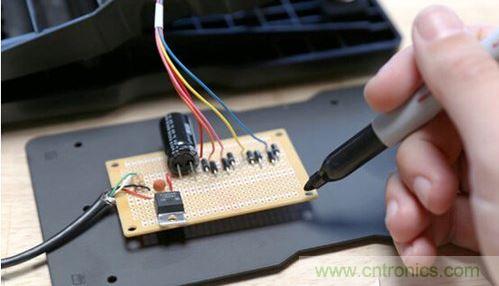

16、踏板钻孔

将电路板放在踏板的底板上,标记每个安装孔,然后用1/8’’钻头钻孔。
踏板钻孔

踏板钻孔

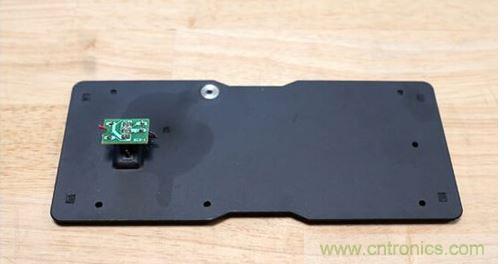

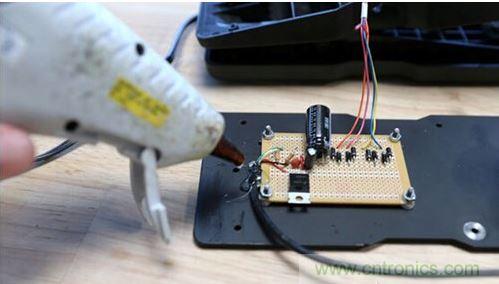

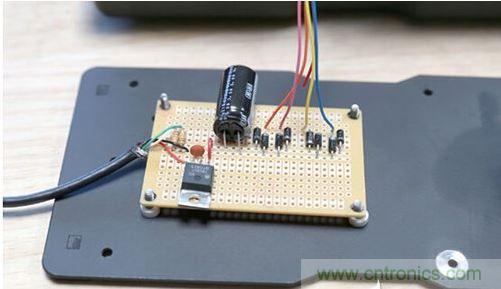

17、固定电路板

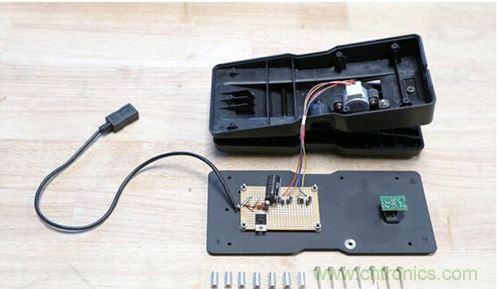

固定电路板

固定电路板
使用1/4’’的垫片和M3×12毫米的螺母和螺栓将电路板安装在底板上,然后用热胶枪将连接到电路板的USB电缆固定在底板上,以免导线折断。

[page]

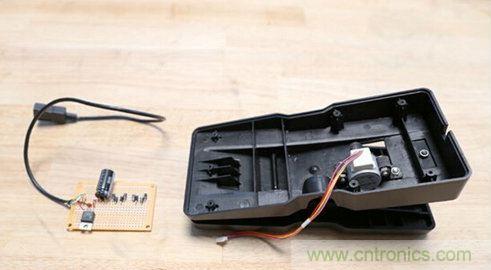

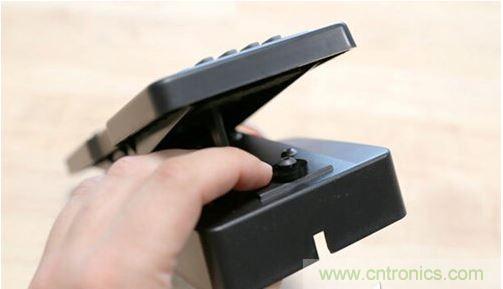

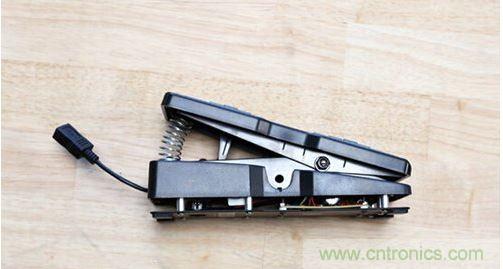

18、组装

使用1/2’’的金属垫片和3/4’’的螺丝钉进行组装固定。
组装

组装

组装

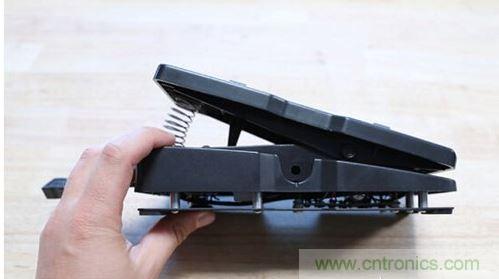

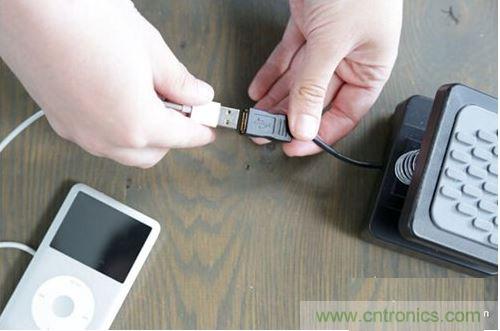

19、使用
使用
插上设备,开始充电。不要指望这个设备能够快速充满电。这是一个缓慢而又不断积累的充电过程。
