【导读】电流控制芯片UC3842是一款性能极佳的芯片，其外围电路简单、性能高。随着在诸多案例中被广泛应用，UC3842芯片也被发现各种问题。而反激电源中的UC3842越是使用的频繁，暴露出的问题也就越多。
本篇文章就对UC3842在反激开关电源当中遇到的电路设置问题进行了举例，并进行分析和解决。

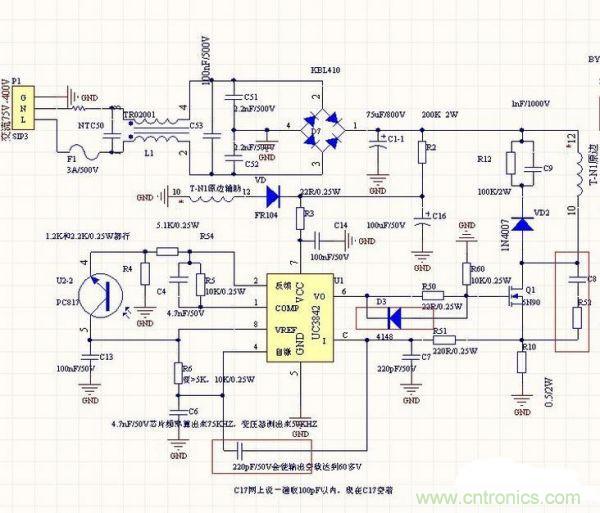

图1

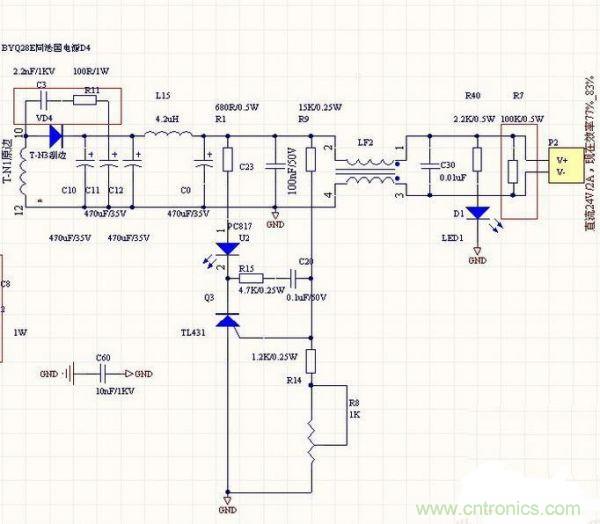

图2
[page]
按照图1进行电路搭建之后会出现如下问题：
1、满载输入75V-120V交流电的时候变压器很响，输入120-300V交流电的时候变压器就不会有声音，满载的时候220V交流输入几分钟变压器和mos管和输出二极管都很烫(24°空调房里面老化)。
2、反馈应该是接在电感L15后还是应该接在前面？
3、UC3842是否需要采取两脚接地的方式?
4、将UC3842的3脚和4脚加一个220pf陶瓷电容后，输出空载和轻载时输出电压在几秒内从24V上升到60V，导致电容爆炸。但是在满载状态下(2A电流输出)就不会出现爆炸的情况，原因是什么？
5、整流桥后的整流滤波电容取不同值为何对变压器的噪声有影响?
6、电容C4在100nf的时候，输出电压24V电压是幅度很大的锯齿波形状，当改成4.7nf的时趋于平滑，这是什么原因导致的?
实际上，图1的这张电路原理图存在比较明显的设计问题，需要从整体角度出发进行全新的设计。下面给出修改额几个问题关键点。
1、 图纸上的输入电路过于简洁，建议重新进行修改。
2、 在负四十度的工作环境下，可以将输入电容替换成220UF/400V的电解电容。
3、 RCD缓冲电路的参数及“容量”不足(去掉C8、R52);----设计合理，可以用800V的MOS
4、 在考虑三重绝缘线和挡墙距离的前提下，可以采用EER2828L或者是PQ3225磁芯。
5、如果要求+75℃工作，在设计合理的情况下，MOSFET可以用800V的(7N80)，但是MOS需要额外的驱动。
6、可以不使用UC3843而采用NCP1252，或者其他一些电流模式控制的轻载降频芯片。这里需要说明的是，如果是在非常规的产品设计上使用UC3843，是无法得到任何优势的，并且还有可能带来反面的作用。比如短路、欠压保护、过流保护、软启动、斜率补偿、空载问题等等，都可能是潜在的问题。
本篇文章以UC3842在反激电路中一种应用为案例，对其进行了较为全面的分析，并对发现的问题进行了逐个分析与解决，希望通过阅读此文，能让大家对UC3842的应用有进一步的认识。
