【导读】DC-DC变换器在各种电路设计中层出不穷，升级的DC-DC变换器更是被广泛应用与各个行业。本文就以新型的交错并联的DC-DC变换器为例，详述其工作原理及相应的优势。
新型的交错并联双向dcdc变换器具有输入电流与输出电流纹波小、开关器件电压应力低、输入输出电压变换比大、各相电感电流自动均流的优点。因此,该新型的交错并联双向dcdc变换器非常适合应用于一些大变换比的场合，比如新能源并网系统及储能系统等。

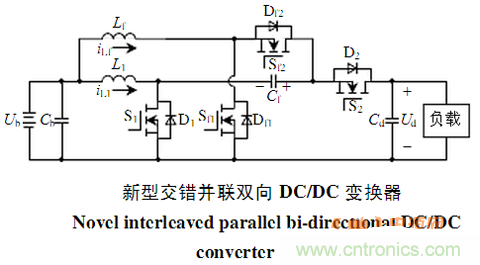

能源的枯竭时刻在敲打着我们的心脏，新能源的开发势不可挡，近年来，含有储能系统的复合式发电系统应用越来越广泛，该系统一般由分布式电源，单向dcdc变换器，双向dcdc变换器，蓄电池，直流母线，逆变器以及负载等构成。双向dcdc变换器在应用于储能系统中时，UB作为蓄电池端，负载作为直流母线端，此时变换器主要工作于两种工作模式，即Boost模式和Buck模式。 当变换器工作于Boost模式时，其主要作用是为储能系统右侧的直流母线端提供能量，以维持直流母线电压的稳定，此时，开关管S1、Sf1及开关管S2、Sf2的体二极管处于工作状态。 当变换器工作于Buck模式时，其目的是将直流母线侧多余的能量回馈给蓄电池侧为蓄电池充电，从而达到能量双向流动的目的，此时，开关管S2、Sf2及开关管S1、Sf1的体二极管处于工作状态。
第一点，电压变换比高。新型的双向dcdc变换器无论是工作于Boost模式还是Buck模式，其电压变换比都得到了提高，因而适用于要求大变换比的场合如储能系统，电动车驱动等。
第二点，具有与传统交错并联双向dcdc变换器输入输出电流纹波小的特点。由于新型变换器的结构与交错并联结构类似，因而也具备输入输出电流纹波小的特点。
第三点，开关元器件电压应力低。新型拓扑的元器件电压应力得到了大幅度地降低，因而有利于减小开关损耗。
第四点，由于开关电容Cf的存在，新型变换器不管是工作于Boost模式还是Buck模式它都有自动均衡各相电感电流的功能。
