【导读】有一个常见问题：“电源的 CV 按钮或 CC 按钮在哪里？”答案是“没有这样的按钮”，因为电源模式是由负载电阻决定的。一旦所提供的电流达到电流设置，电源会从 CV 模式切换为 CC 模式。那CV 模式和 CC 模式究竟是什么？
大部分实验室都把直流电源当作恒压/恒流（CV/CC）电源使用。记住，电源是一个反馈系统，可以实现特定参数的调节。在恒压（CV）条件下，电源的反馈控制环路可以调节电压。在恒流（CC）条件下，电源的反馈控制环路可以调节电流。
所以，当您使用 CV/CC 电源时，意味着电源在 CV 模式下运行，会根据编程设定的电压设置来调节恒压，直到负载消耗足够的电流，达到可编程控制的电流设置。这种可编程的电流设置通常称为电流限制。
一旦所提供的电流达到电流设置，电源会从 CV 模式切换为 CC 模式。在 CC 模式下，电源根据编程设定的电流值调节恒定电流；电压将开始下降，因为它已不再是被调节的参数。相反，如果电源在 CC 模式下调节恒定电流，它会继续如此操作，直到负载两端电压爬升到设定值。然后，电源将进行模式切换，由 CC 模式转换为 CV 模式。在 CV 模式下，电源将按照上述方式再次开始调压。
这里解释了一个常见问题：“电源的 CV 按钮或 CC 按钮在哪里？”答案是“没有这样的按钮”，因为电源模式是由负载电阻决定的。在高电阻或开路情况下，流过电源的电流非常小或者没有电流经过，电源为 CV 模式。与此类似，在低电阻或短路情况下，大量电流流过电源，电源处于 CC 模式（图 1）。

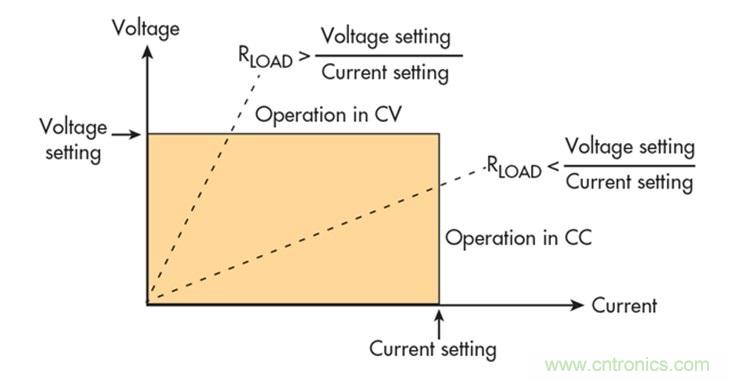

图1 直流电源的输出特性显示了驱动 CV 或 CC 模式的负载电阻（RLOAD）值。
优先模式介绍
我们介绍下一个概念：优先模式。除了 CV 和 CC 模式以外，电源还可同时具有电压优先和电流优先模式。优先模式控制电源的特性。在电压优先模式下，电源的电压控制环路具有优先权。当今市场上的大多数电源仅具有电压优先功能，不能提供电流环路优先模式。事实上，这种情况非常普遍，大多数工程师甚至从来没有意识到还有优先模式存在，他们只是期望自己的 CV/CC 电源具有电压优先模式。
需要注意的是，优先模式与 CV 和 CC 无关。电压优先模式下的电源可以是 CC 或 CV。同样，电流优先模式下的电源也可以是 CV 或 CC。优先模式只是对电源从 CV 切换到 CC 或从 CC 切换到 CV 的特性进行了界定。
那么，优先模式的意义是什么？下面将解释各优先模式的电源特征。
电压优先模式
电压优先模式启动时，初始电压设为 0 V，电流设为电流设置值。由于是处在电压优先模式下，因此 CV 环路具有优先权，电源以恒压启动，电压为调节后的参数。电压从 0 V 开始，逐渐上升到 CV 环路调节下的电压设定值，表现良好，具有快速的电压上升时间和最小的过冲性能。
如果负载为高阻抗，那么 RLOAD >（电压设置/电流设置），电源保持为 CV，对电压进行干净的调节，电流将流入负载。随着电压达到设定电压值，电压过冲的情况很少或者从不出现，因为电源会对电压进行干净的调节。
图2 启动时的电压优先模式特性能导致 CV 到 CC 转换中的电流过冲
如果为低阻抗负载，则 RLOAD <（电压设置/电流设置），电压将以 CV 模式开始工作，不过低负载阻抗意味着电压无法达到设置值。相反，源电流会迅速到达电流设置值，转换为 CC，电压将崩溃。在 CV 模式到 CC 模式的短暂转换中，CC 环路取得优先权，其需要一些时间将电流调节为电流设置值。这会导致短暂的电流控制不稳，从而进一步产生电流过冲（图 2）。
简言之，在电压优先模式下，电压表现出良好的特性，只有极少量的过冲。但是，从 CV 模式到 CC 模式的交叉转换过程中，电流有可能过冲，因为此时电流调节没有获得优先权。
电流优先模式
现在我们看看电流优先模式。在以电流优先模式启动时，电流最初设为 0 A，电压设为电压设置值。由于是在电流优先模式下，所以 CC 环路具有优先性，因此电源以 CC 模式启动，电流为调节后的参数。电流从 0 A 开始，然后在 CC 环路调节下逐渐上升至编程设定的电流值，以便得到干净、良好的性能，同时拥有快速电流上升时间和最小过冲。
如果为低阻抗负载，则 RLOAD <（电压设置/电流设置），电源将保持在 CC 模式下，干净地调节电流。随着电流达到设定电流值，电流过冲的情况很少或者从不出现，因为电源会对电流进行干净的调节。
如果为高阻抗负载，则 RLOAD >（电压设置/电流设置），电源将保持在 CC 模式下，但高负载阻抗意味着电源无法使足够的电流流过负载。通过高负载阻抗的任何电流将在负载上产生高电压，电源会迅速达到电压设置值，然后转换到 CV。
在 CC 模式到 CV 模式短暂的转换期中，CV 环路取得优先权，其有机会将电压调节为电压设置值。这会导致短暂的电压控制不稳，有可能产生电压过冲（图 3）。

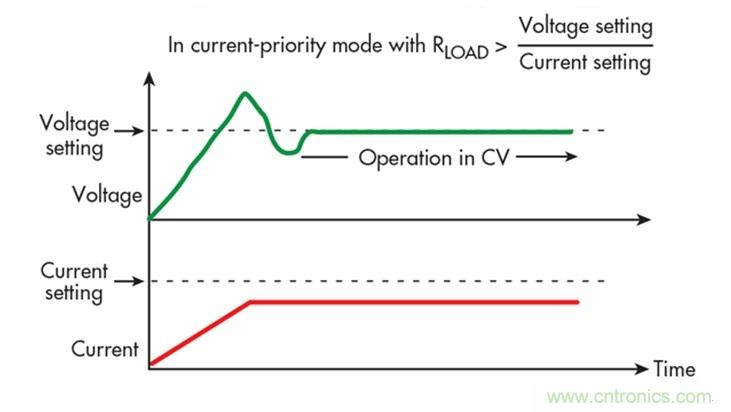

图3 启动时的电流优先模式特性能够导致 CC 到 CV 转换时的电压过冲
简言之，在电流优先模式下，电流表现出良好的特性，只有极少量的过冲。但是，从 CC 模式向 CV 模式转换时，电压有可能过冲，因为此时电压调节没有获得优先权。
总结
虽然优先模式曾经通过模拟设计实现，但现代的电源都是采用数字信号处理（DSP）、数字反馈环路、FPGA 等技术的高度数字化控制电源。电源的特性，包括优先模式，都可以通过数字技术实现，因此，无论是电压优先还是电流优先，电源的原理框图没有区别。换言之，无论处于哪种模式之下，电源都不会切换不同的电路或通过不同路径传输信号。数字控制系统命令电源采取不同的操作来实现电压优先或电流优先。
因此，如果您对过冲比较关注，那么可以选择适当的优先模式。在电压过冲必须最小的情况下，例如偏置到低电压处理器或 FPGA 的内核时，应使用电压优先模式。如果需要尽量减少电流过冲，或者您的被测器件为低阻抗器件，例如在对电池充电或驱动包含大电容的系统时，应使用电流优先模式。
