【导读】数字电源是现代电子系统中降低功耗和管理日益增长的电源复杂性的重要技术之一。从智能手持设备到数据服务器和无线基站，数字电源的管理和控制提供了实时智能，使开发人员能够构建自动适应环境并优化效率的电力系统。
传统拓扑与图腾柱拓扑对比
快包分析师推荐基于国产高性能MCU小华HC32F334开发的两路交错无桥图腾柱TCM_PFC数字电源方案，可广泛应用于储能、服务器电源等领域。
扫码可申请免费样片以及获取产品技术规格书
实战方案
小华HC32F334两路交错无桥图腾柱TCM_PFC方案

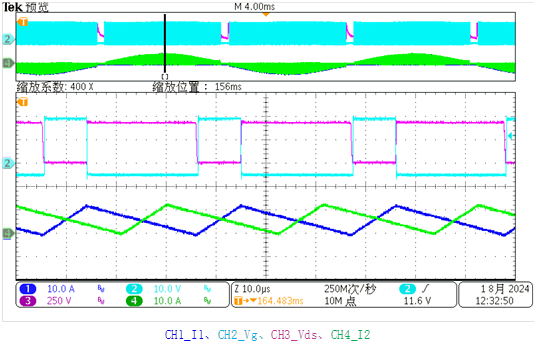

图 5 Vin>Vout/2下的ZVS实现以及电感电流交错波形
图 6 额定220V输入下THD曲线(左轴)和PF值(右轴)以及不同输入下的效率曲线
方案特色：
• 输入电压：AC 176-264V
• 输出电压：DC 420V
• 功率：1600W
• 峰值效率：98.5%
• 频率范围：22.2kHz-300kHz
• PFC功率因素：峰值0.999
• THDI：2.5%@220V
方案简介：
交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。
方案特色：
输入电压：DC 380-420V
输出电压：DC 48V
功率：3000W
峰值效率：97%
谐振频率：132K
两相均流度：＞95%
输出纹波：＜1%
应用场景：
AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。
额定功率： 输入直流电压：375 V 至 425 V 输出电压：48 V 最大输出电流：62.5 A 输出功率：3 kW 峰值效率：95.3% 高频变压器隔离电压：4 kV 谐振和开关频率： 最大DC-DC开关频率：380 kHz（启动时） 闭环开关频率：120kHz 至 250kHz 谐振频率：175 kHz 保护机制： 输入和输出端的欠压和过压保护 过热保护 短路保护 根据输出功率和温度调节空气流速的强制冷却 效率： 自适应同步整流 轻负载突发模式
应用场景：
扫码可申请免费样片以及获取产品技术规格书
