【导读】本文介绍高频电感的非理想行为，并帮助您选择合适的电容和电感用于匹配网络，DC模块，晶体和电源去耦等应用。
本文介绍高频电感的非理想行为，并帮助您选择合适的电容和电感用于匹配网络，DC模块，晶体和电源去耦等应用。

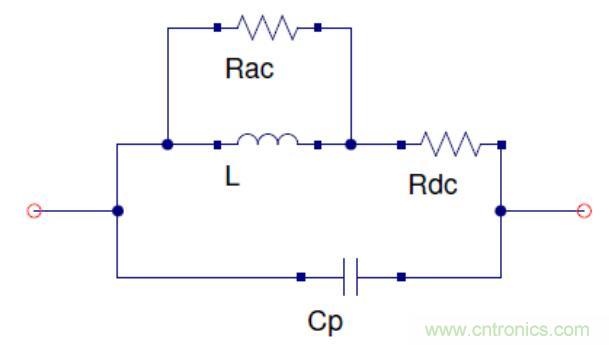

除电感外，电感器还包含寄生电容和寄生电阻。下图描述了一个真实电感器的模型。
Rdc是欧姆电阻，因为电感的导电性是有限的。Rac是代表电感磁芯损耗的频率相关电阻。寄生电容是电感线圈之间电容的结果。Rac在低频时非常高，通常被忽略。电感的有效阻抗是
寄生电容在低频时具有非常高的阻抗，对整体阻抗影响很小，因为它与电感平行。随着频率的增加，由电容（XCp）产生的阻抗减小，并且由电感产生的阻抗增加（XL）。XL和XCp最终在某个频率上变得相等。该频率是电感的自谐振频率（SRF）。由于Rdc通常非常低，因此电感器在此频率下表现为开路或高阻抗。
匹配网络中使用的电感器（电感值非常重要）应该具有远高于工作频率的SRF。当电感用于电源滤波时，选择SRF接近噪声频率的电感值是明智的选择。
电感器的品质因数
电感器（L）的品质因数（Q）是在给定频率（f）下电感器的电抗与其电阻（R）的比值。
确保在匹配网络中使用的工作频率的Q因数为高很重要。Q值较低的电感具有很大的阻抗。在使用低Q元件时，在匹配网络中，即使阻抗匹配不好，也可能误导S11，因为大部分能量不会传递到负载，而是作为热量在电阻中浪费。
电感器推荐
▪对于匹配网络，只使用SRF远高于工作频率的高Q电感。
▪对于电源滤波，请使用SRF接近噪声频率的电感。
▪不要将电感平行放置并彼此靠近。它们之间的互感引起串扰。让电感器或无关联部分彼此正交。
▪射频陶瓷电感器成本效益高，SRF高，但Q和电流容量更低，尤其是对于值更高的电感器。
▪绕线电感器具有较低的直流电阻，因此具有较高的Q和电流容量。对于高值电感器，线绕电感器优先于陶瓷电感器使用。
