会用Xbox玩VR不算什么,会拆解Xbox才是“超级玩家”

发布时间:2015-11-19 00:00:00 来源:EDN 责任编辑:wenwei

【导读】在如今这个硬件中没有控制器(更确切地说,应该是人体作为了游戏控制器)的年代,也许很难记得控制器过去都是通过有线连接到控制台的。但在第一代Xbox时代结束之时,第三方外设供应商(如Datel)已经开始向市场提供无线控制器(三节AA电池供电是其基本特征,另外就是没有电缆连接)

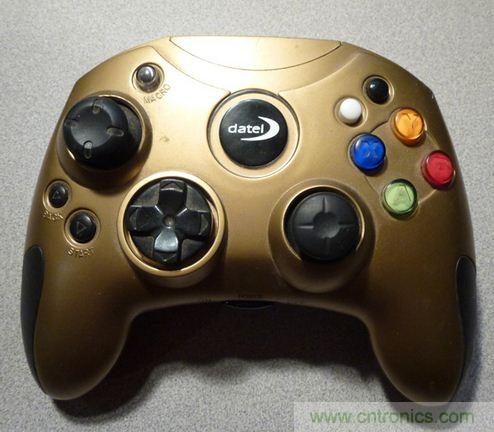

这个游戏控制器又进入了我的眼帘。乍一看我以为是Xbox 360。但在尝试与我的所有控制台匹配都失败后,我意识到它实际上只能用于第一代Xbox产品。

Xbox无线控制器

Xbox无线控制器

Xbox无线控制器

我在网上找不到任何有关这个特殊金色控制器的参考资料,但在亚马逊网站上碰巧看到它的铬黄色姐妹产品。该产品的参数表明其工作在2.4GHz ISM频段,但我强烈怀疑它采用的不是802.11或蓝牙技术。遗憾的是,插入Xbox前面板控制器端口的配套无线接收器已经找不到了。不过我想控制器拆解仍将是卓有成效的。

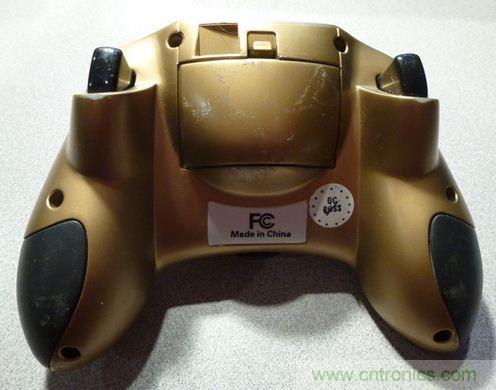

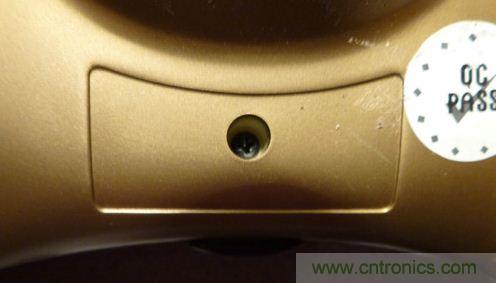

将控制器背面的6个十字螺丝拆除后就可以基本上打开了,但还不能完全打开。剩余有颗螺丝隐藏在FCC认证标签下面。


Xbox无线控制器

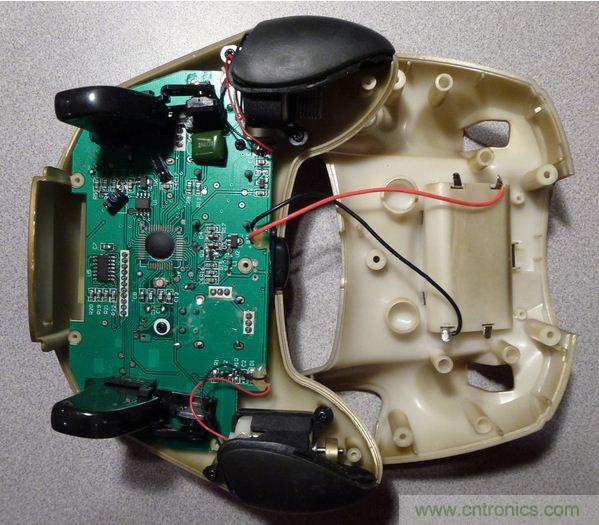

将外壳的两面撬开后看到的。

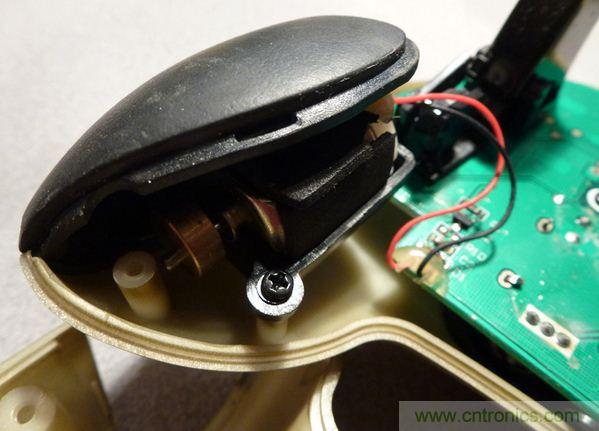

你可能立马能注意到,我无法列出完整的部件清单,IC上又滴上了烦人的黑色环氧树脂。不过仍有足够的信息可以见到。例如右边和左边实现“低音炮”功能的嵌入式振动电机的特写镜头。

Xbox无线控制器

Xbox无线控制器


Xbox无线控制器

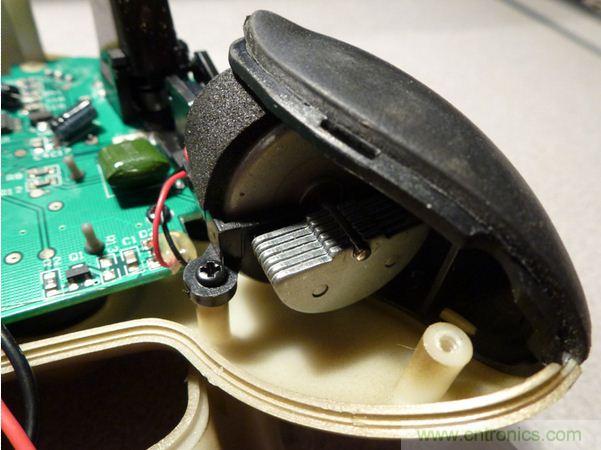

实现“低音炮”功能的嵌入式振动电机的特写镜头。

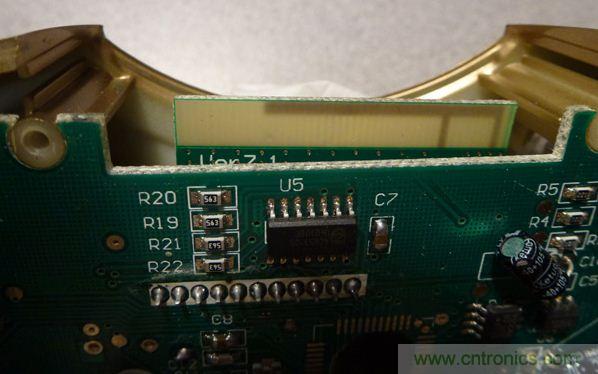

PCB顶层的特写,上方的外壳保护性塑料片已被去除。


Xbox无线控制器

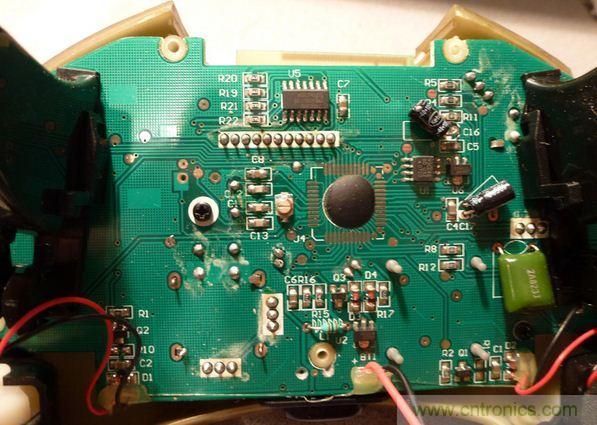

PCB顶层特写。

右上角的IC是采用SOP8封装的Seiko 93CC46BD。在互联网上没有搜到什么结论性的东西,但我认为它就是一个EEPROM。在PCB的最顶端是飞利浦(现在是恩智浦)的74HC04D六路反相器。现在看74HC04D上方,你可以看到有块附加PCB露出来。

Xbox无线控制器
附加PCB。

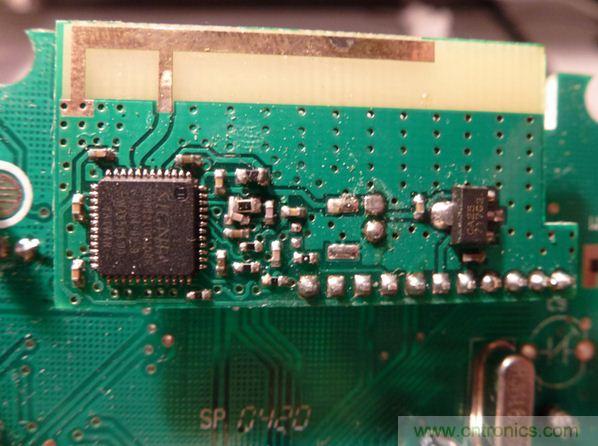

为了看清它的内容, 需要拆除另外两颗十字螺丝,然后把PCB主板翻过来,仔细观察可以见到发射天线及其配套的控制器。通过蛛丝马迹可以知道,Datel公司采用了SigniaTechnologies公司开发的SGN5210,后者已于2005年被ISSI(集成硅解决方案)公司所收购。附加PCB背面(这里没有显示)只有一个电容,其他什么都没有。附加PCB上的2.4GHz子系统提示我,这个基本PCB设计是想同时适应有线和无线配置。

Xbox无线控制器

Xbox无线控制器
