【导读】利用三极管， 搭建单管共射反向放大器， 放大器的增益与多个因素有关系，也和输入阻抗成反比。如何来测量单管运放的输入阻抗呢？ 下面在 LTspice中通过仿真进行测量。
一、前言

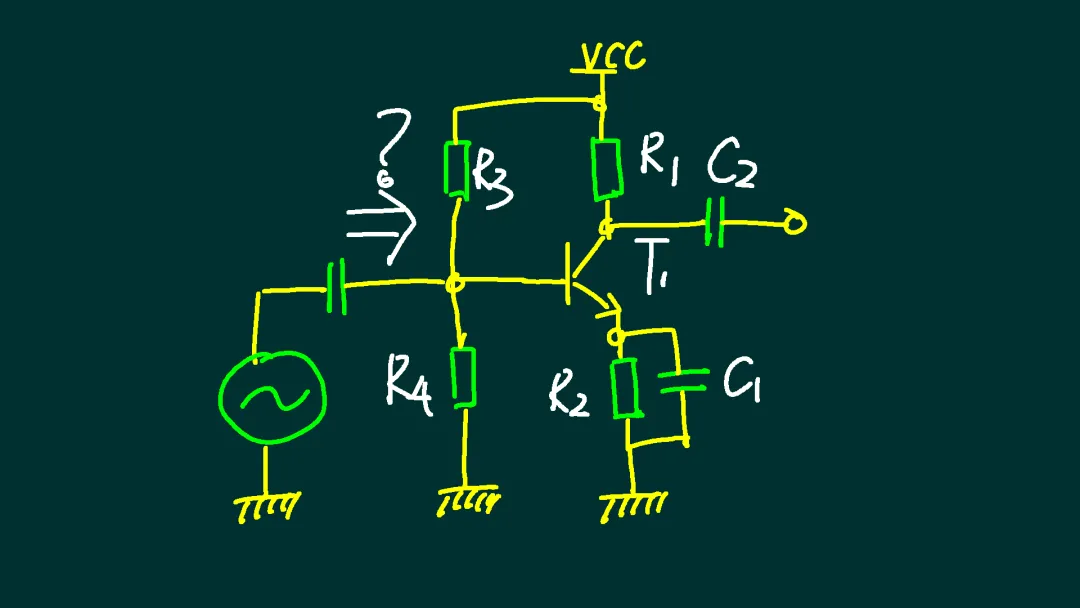

利用三极管， 搭建单管共射反向放大器， 放大器的增益与多个因素有关系，也和输入阻抗成反比。如何来测量单管运放的输入阻抗呢？ 下面在 LTspice中通过仿真进行测量。
二、测试结果

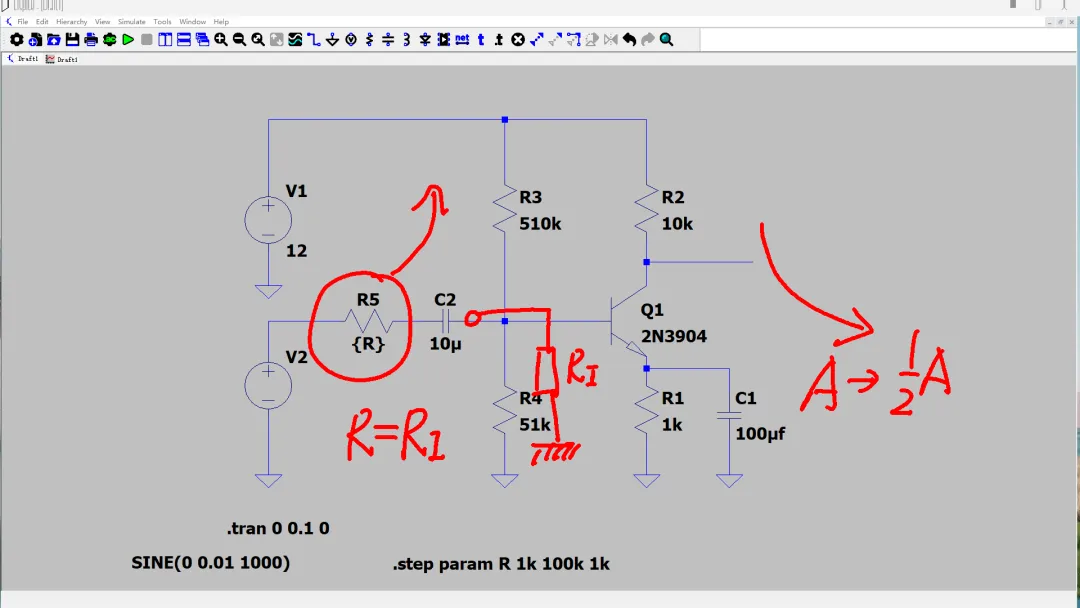

这是在 LTspice中搭建的单管反相共射电压放大电路。电阻 R5 与输入信号源串联。由于它的存在，使得输入信号在等效输入电阻上分压变小。随着 R5 的增加，输出电压信号就会下降。当 R5等于输入电阻的时候，输出放大信号的幅度就会降低一半。
设置输入信号元电阻从1k欧姆上升到 100k欧姆，会得到不同输入电阻下对应的输出电压波形。这是读取 LTspice 仿真结果。统计输出电压波形的峰峰值与输入电阻之间的关系。这里绘制出信号幅度随着输入电阻增加降低的关系。

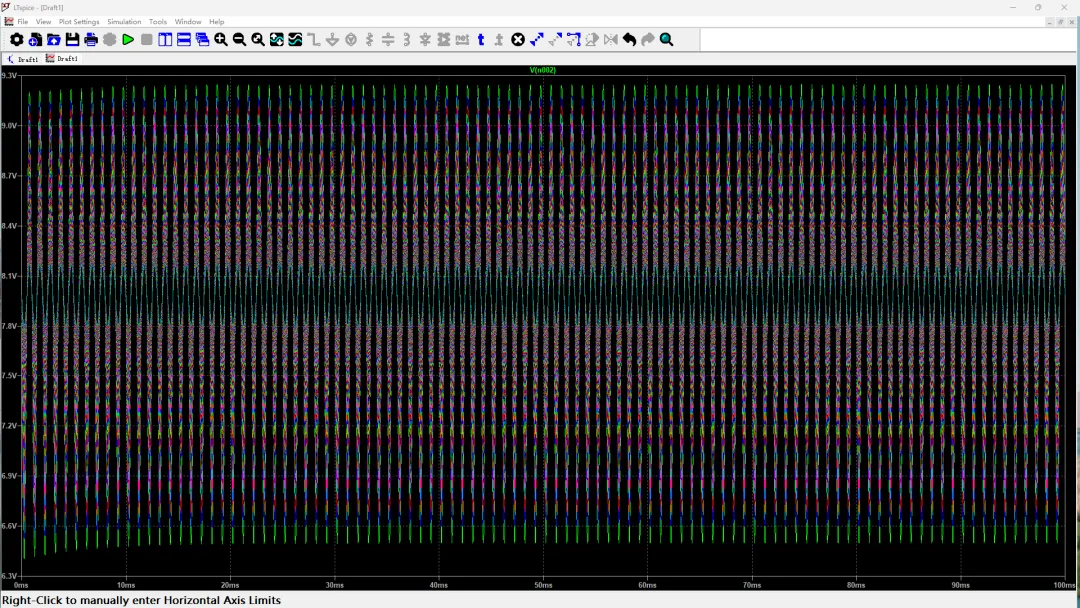

图1.2.1 不同输入电阻对应的输出信号

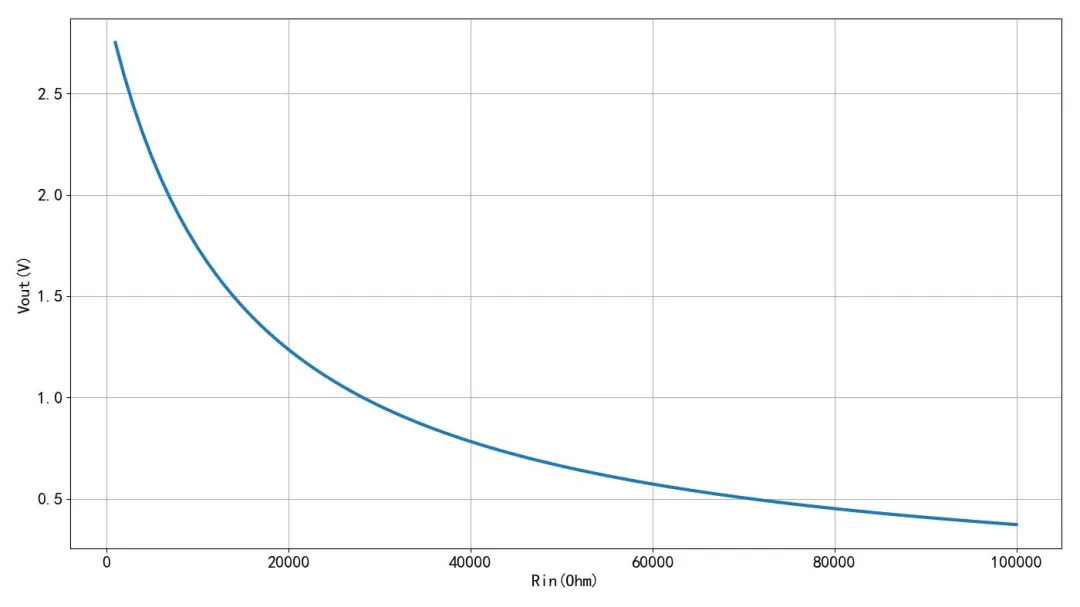

图1.2.2 信号源电阻与输出电压峰峰值之间的关系
根据输入信号内阻和输出信号幅度之间的关系。利用电阻分压模型进行拟合，这样可以得到单管输入阻抗的大小。输入电阻大约为 14.5kΩ。

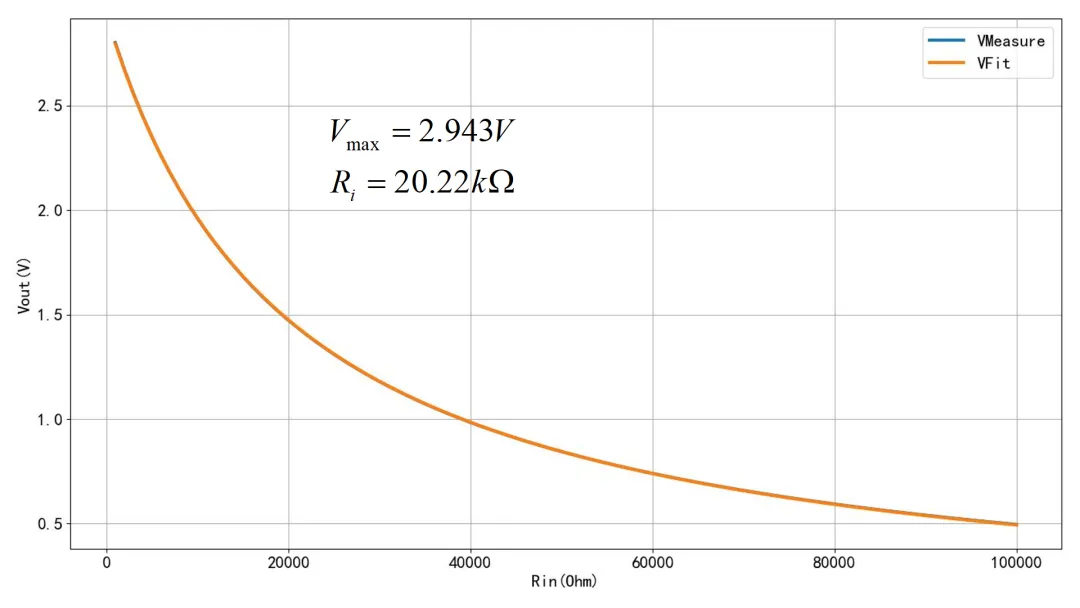

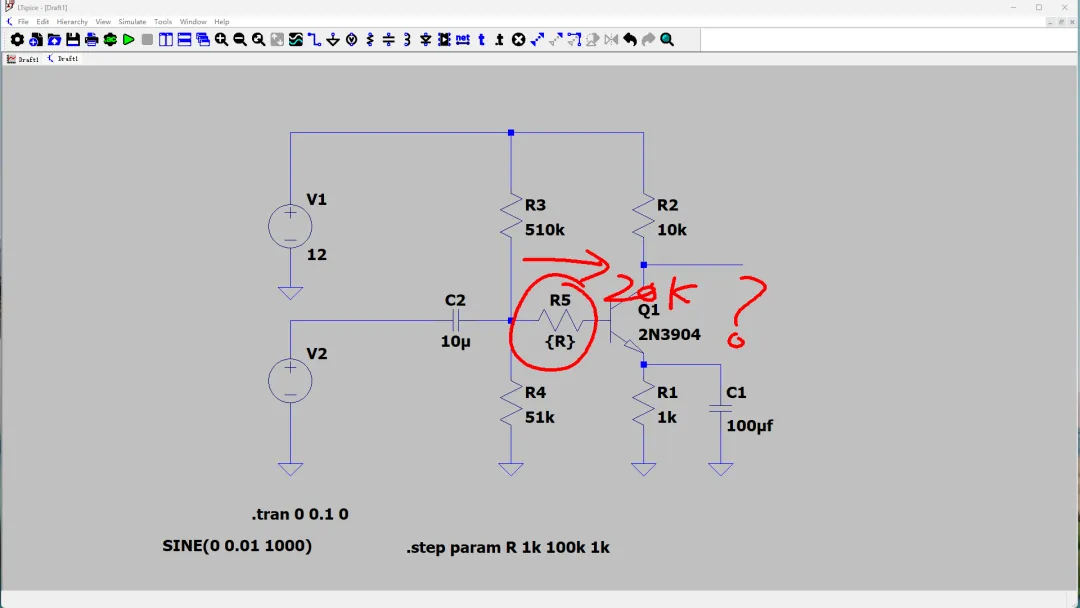

为了测试三极管的积极输入电阻，将电阻R5从原来的位置，搬移到基极附近，这样就可以避免 基极电压偏置电阻R3,R4的影响。使用相同的方法，可以得到三极管的基极输入电阻为 20.22kΩ。可以看到这个阻值比起刚才测量的结果要大一些。
总结
本文在 LTspice中测量了单管放大电路的输入电阻。利用一个可变电阻，改变输入信号内阻，可以测量到三极管的等效输入电阻大约为 20kΩ ，但是，这个阻值，比起平时所使用到的实际三极管输入电阻要大一些。具体为何是这样的结果，现在还不得而知。
(作者：卓晴 ，来源：TsinghuaJoking)
