【导读】信号继电器是自动控制系统中常用的电磁开关器件，用于接通和断开电路，以发布控制命令和反映设备状态。
信号继电器是自动控制系统中常用的电磁开关器件，用于接通和断开电路，以发布控制命令和反映设备状态。
无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，它都发挥着重要作用，其动作的可靠性直接影响到信号系统的可靠性和安全性。
01 信号继电器的工作原理与定义
信号继电器本质上是一种电动机电开关，通过磁力控制电路中电流的通断。
当线圈两端加上一定的电压时，线圈中就会流过电流，产生电磁效应。
在电磁力吸引的作用下，衔铁会克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样通过吸合、释放动作，实现了在电路中的导通与切断。
02 信号继电器的基本特性与优势
信号继电器具有动作快、工作稳定、使用寿命长、体积小等优点。其主要技术特性包括电气参数和机械参数两方面。
电气参数涵盖线圈额定电压、触点容量、接触电阻、绝缘电阻等；机械参数则包括动作时间、振动强度和冲击强度等。
与功率继电器不同，信号继电器专门设计用于处理低电压和电流（通常低于2安培），切换额定电压一般在5VDC至30VDC之间的低功率信号。
因此它们也被称为“低信号继电器”。
信号继电器的主要优势包括：设计简单、电气隔离、稳健运行、抗电磁干扰/射频干扰，以及节省长距离布线成本。
当与电路的功率要求正确匹配时，信号继电器还具有易于操作、体积小、成本实惠和抗机械冲击等额外优势。
03 信号继电器的核心应用领域
信号继电器由于其低功耗开关能力，已在广泛的消费和商业应用中实施。
它们为需要长距离信号的网络设备提供了一种有效的解决方案，其电压和电流高于大多数电子设备的本机处理能力。
在铁路信号技术中，信号继电器是重要部件，无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着关键作用。
信号继电器还广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
在家庭和办公室等日常环境中，恒温器在低电压和低电流下工作，但需要向炉子或空调单元发送信号。
信号继电器可以获取小的低功率控制信号，并使用它来将消息传输到加热或交流单元，从而允许它们采取适当的操作。
04 成本分析与元器件选型要则
●成本分析
从成本角度优化继电器模块的选择与使用需要综合考虑多个方面。
首先需要进行需求分析，明确应用需求，确定所需的继电器类型、规格和数量，避免选择过高规格或过多数量的继电器，造成不必要的成本浪费。
市场调研也很重要，了解市场上不同品牌和型号的继电器价格、性能和质量，选择性价比较高的产品，同时考虑其可靠性和稳定性。
采用标准化和模块化的设计理念，可以降低设计和制造成本。
选择通用的继电器模块，便于采购、库存管理和维护。
●选型要则
为设计选择信号继电器型号时，需要考虑多个因素。
首先是额定电压（继电器可以切换的最大电压）和额定电流（继电器可以切换的最大电流）。
接触电阻（添加到负载电路中的电阻）和线圈电压（继电器线圈的额定控制电压）也是关键参数。
此外，还需考虑触点形式（继电器的开关配置）、切换时间（继电器从施加控制电流到触点闭合的工作速度）、安装类型（通孔或表面贴装）以及工作温度范围。
选型过程应遵循以下步骤：首先根据电路的最大开关负载确定所需的电压和电流额定值。
信号继电器通常切换2A或更低。
接下来确定所需的控制电压和类型（交流或直流），并指定要切换的极/电路数。
同时考虑电路/开关布置是否需要常开或常闭。
最后考虑在电路中安装器件的方法，如面板安装、DIN导轨、表面贴装或通孔。
05 主要IC原厂品牌与国际国内对比
●国际品牌
欧姆龙（OMRON）：提供多种信号继电器产品，如G6K系列，具有小巧、高灵敏度特点，适用于高密度封装。
松下（Panasonic）：其信号继电器产品包括DS系列，具有高可靠性和长寿命，适用于各种电子设备。
KEMET：UA2/UB2系列微型信号继电器提供超紧凑的外形尺寸和薄型封装，功耗低（<140mW），适合高密度安装。
●国内品牌
正泰：NHR系列采用银钯合金触点，抗氧化能力强，连续工作10万次后接触电阻仅0.08Ω。
德力西：CJX2系列通过IP65级防护外壳，可在潮湿车间稳定运行，耐用性强，在高温环境下表现优异。
汇川科技：推出SSR-10A固态继电器，在无触点开关方面表现惊艳，温升仅3.2℃，远低于同类产品。

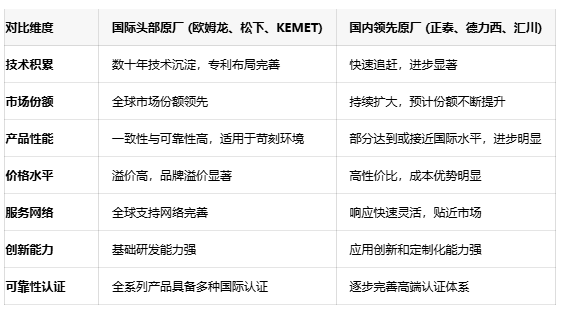

●国际与国内品牌对比
根据2025年最新测评，随着国产芯片与精密制造的突破，国产品牌如正泰、德力西已实现从“能用”到“好用”的跃迁。
在3000次/小时的高频切换测试中，部分国产品牌寿命突破100万次，远超行业标准。
06 原厂成本与选型要则深度解析
在信号继电器选型过程中，需要平衡技术性能与成本效益。
●核心原则是：继电器的主要技术性能应满足整机系统的要求；结构型式与外形尺寸应适合使用条件的需要；并做到经济合理。
●选用电磁继电器的一般步骤包括：按照输入信号确定继电器种类；按使用环境条件选择继电器型号；根据输入量选定继电器的输入参数。
●环境适应性是继电器可靠性指标之一。
使用环境和工作条件的差异，对继电器性能有很大的影响。
主要环境因素包括环境温度、振动与冲击、低气压、辐照、电磁干扰和相对湿度等。
例如，环境温度的升高会加速绝缘的老化，绝缘性能下降，缩短使用寿命。
在高温、高湿条件下，金属零件的腐蚀速度会显著上升。
对于线圈电压的选择，需注意：吸合电压只是保证继电器可靠动作的最小输入量，而继电器动作后，还需要一个保险量。
所以选择继电器时，首先看继电器技术条件规定的额定工作电压是否与整机线路所能提供的电压相符，绝不能与继电器吸合值相比。
按照继电器工业标准，交流继电器应该在其标称电压的85%下吸合，而直流继电器应该在标称电压的75%下吸合。
在信号继电器选型过程中，工程师需要在技术参数、成本控制和品牌优势之间寻求平衡。随着国产信号继电器技术的成熟，在多数常规应用场景中，国产器件已能提供不逊于国际品牌的性能表现，同时具有明显的成本优势。
对于关键任务系统，仍需重点关注器件的可靠性认证和长期稳定性；而对于成本敏感型项目，国产信号继电器已成为极具竞争力的选择。
无论选择何种品牌，严格遵循选型要则、充分考虑应用环境特点、确保电气参数匹配，都是保证系统稳定运行的关键前提。
