单级可调光离线 AC/DC 控制器的设计

发布时间:2021-06-03 00:00:00 责任编辑:lina

【导读】CS1615 和 CS1616 是高性能单级可调光离线 AC/DC 控制器。CS1615/16 是一种经济高效的解决方案,可为可调光 LED 应用提供无与伦比的单灯和并联灯调光器兼容性性能。CS1615 专为 120 Vac 线电压应用而设计,CS1616 专为 230 Vac 线电压应用而设计。

CS1615 和 CS1616 是高性能单级可调光离线 AC/DC 控制器。CS1615/16 是一种经济高效的解决方案,可为可调光 LED 应用提供无与伦比的单灯和并联灯调光器兼容性性能。CS1615 专为 120 Vac 线电压应用而设计,CS1616 专为 230 Vac 线电压应用而设计。

设计过程

单级电源转换器系统的设计过程可分为六个电路块(图 1)。交流线路电压经过整流后,通过一个电磁干扰 (EMI) 滤波器来抑制电路在电源线上产生的传导干扰。然后通过双模式反激/降压-升压转换器将 EMI 的输出转换为所需的 DC 输出。电源转换器系统包括栅极偏置、稳态电源和有源钳位支持电路。

单级可调光离线 AC/DC 控制器的设计
CS1615/16 设计框图

CS1616/16 可分别使用反激变压器或降压-升压电感器配置为隔离或非隔离拓扑。图 1 说明了双模式反激拓扑。CS1615/16 使用初级侧控制来调节输出电流,从而无需光耦合器反馈。

CS1615/16 控制双模式反激/降压-升压以满足调光器模式下的调光器保持电流要求,并在无调光器模式下提供功率因数校正。图 2 说明了双模降压-升压拓扑。CS1615/16 通过控制峰值电流来调节输出电流,以确保每半个线周期实现目标输出功率充电。双模式确保  平均输入电流在调光器后面时大于所需的调光器保持电流,并在不在调光器后面时对线路电流进行整形以提供功率因数校正。

双模降压升压使用匝数比为 1 的变压器进行仿真。变压器/电感器的退磁时间由 FBAUX 引脚使用辅助绕组检测,并用作控制回路的输入。

单级可调光离线 AC/DC 控制器的设计

升降压模型
反激式设计

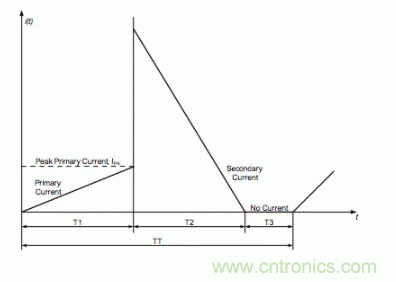

图 3 是初级和次级绕组电流和开关周期的复合时序图。反激式设计取决于了解流经功率 FET Q4 的峰值电流 I_PK。

单级可调光离线 AC/DC 控制器的设计
T1、T2、T3、TT时序图

恒流I_IN(CC)由全亮电源所需的TRIAC保持电流I_hold或调光器电流I_fb中的较大者决定。大多数调光器可以提供 180C 的传导,但有些调光器在 45?C 之前不会开始传导。

除初级电感 L_P 外,反激式设计满足调光模式要求,初级电感 L_P 用于设置 PFC 模式下的所需频率。PFC 模式频率分布在产生 EMI 能量的线路峰值电压处具有局部 值。频率峰值对称地位于相角点 25?C 和 155?C 处,并在 AC 线路过零附近下降到  值。通过将 PFC 模式中的频率设置为低于 75 kHz 的线路电压峰值,可以获得  EMI 性能。
