智能家电的“动力心脏”:专用电机控制MCU技术全景解析

发布时间:2025-07-02 00:00:00 责任编辑:lina

【导读】电机控制微控制器(MCU)正从简单的信号处理器进化为智能家电的决策核心,通过纳秒级精度、异构计算架构和硬化算法,悄然推动着洗衣机、空调、冰箱等设备的静音革命与能效跃升。


电机控制微控制器(MCU)正从简单的信号处理器进化为智能家电的决策核心,通过纳秒级精度、异构计算架构和硬化算法,悄然推动着洗衣机、空调、冰箱等设备的静音革命与能效跃升。


清晨,当你的洗衣机开始自动称重并精准注入水量,当冰箱压缩机以1Hz超低频运行却几乎听不见声音,当扫地机轻盈绕过家具腿完成清扫——这些场景的背后,都有一个共同的“动力心脏”:电机控制专用MCU。


随着智能家居向高效节能、极致静音和智能化体验加速演进,传统通用MCU已难以满足复杂电机控制需求。新一代专用电机控制MCU通过异构架构、硬件加速算法和集成化设计,正在重塑家电产品的性能边界与用户体验。


01 洗衣机:高效节能与智能感知的融合


在洗衣机领域,电机控制MCU已从基础驱动升级为综合决策中心。雅特力AT32F421系列通过直驱变频技术(DD)彻底重构了洗衣机的动力传输方式。这种设计摒弃了传统皮带传动,直接将电机与洗衣桶相连,减少能量损耗达15%,同时将运行噪音降低至行业新低。


智能家电的“动力心脏”:专用电机控制MCU技术全景解析


●深度弱磁算法突破:面对洗衣机脱水时需从低速洗涤(通常低于100RPM)快速切换至高速脱水(800-1600RPM)的挑战,AT32F421通过动态调节D/Q轴电压电流分配,实现了转速平滑过渡。如同一位智能调节师,彻底消除了传统调速中的台阶感。


●智能检测功能集成:通过高性能ADC(0.5μs转换时间)和专用算法,现代洗衣MCU实现了三重核心检测能力:

       ●自动称重检测:精度误差<2%,根据衣物重量动态调节水位1

       ●衣物不平衡侦测:实时监测偏心量并自动触发再平衡程序1

       ●对角偏心追踪:实时修正洗涤过程中的衣物位移问题1

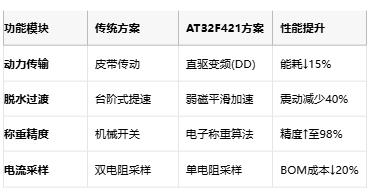

洗衣机专用MCU关键技术指标对比




02 冰箱:静音与可靠控制的技术突破


冰箱的持续运行特性对电机控制系统提出严苛要求:既要实现接近无声的运转,又要确保压缩机和风扇的长期可靠。灵动微电子针对这两大核心部件开发了差异化解决方案:


●压缩机超低转速控制:采用MM32SPIN05TUOP实现单电阻FOC控制,算法支持1Hz超低转速运行(相当于每分钟仅60转)和压缩机震动抑制技术。芯片内部集成双通道运放,将BOM成本降低30%以上。


●风扇All-In-One集成方案:MM32SPIN222C将LDO、驱动器和三相MOSFET集成于单芯片,在3V-16V宽电压范围内实现无感FOC控制。这种高集成度设计使循环风扇PCB面积减少50%,同时支持-40°C至85°C的严苛工作环境。


静音背后的技术:通过死区时间优化技术(<50ns)和自适应开关频率,冰箱压缩机启动电流被抑制在额定值1.5倍以内,避免了传统方案中高达2-3倍的电流冲击,从根本上降低噪音源。


03 空调与清洁电器:动态响应优化的关键


温控精度和运动控制是空调与清洁电器电控系统的核心挑战。小华半导体HC32系列通过多款专用MCU解决了这些难题:


●温控精度革命:HC32F460以200MHz Cortex-M4内核配合FPU单元,实现0.1℃精密温控。其12位2Msps ADC可在54ns内完成电流采样,结合PGA(可编程增益放大器)实现微安级电流检测精度。


●高速响应技术:在吹风筒应用中,HC32M120实现:


       ●500ms极速启动:从静止到10万RPM的全加速过程

       ●2000Hz电频率控制:支持无感FOC平稳换向

       ●主动刹车技术:掉电时快速制动且无过压风险


●复杂工况适配:面对吸尘器、扫地机的多尘环境与堵转风险,峰岹科技“8051+ME双核MCU”通过算法硬化技术实现:

       ●实时扫频堵转检测:响应时间<100μs

       ●顺逆风启动:即使风机初始反向旋转也能平稳启动

       ●过功率保护:动态功率限制防止电机过热损坏


04 扫地机器人:多传感器集成与实时导航


扫地机器人是现代家庭中运动控制最复杂的智能家电之一。它要求MCU同时处理多传感器融合、实时路径规划和电机精准驱动。峰岹科技的双核MCU通过异构架构完美应对这一挑战:


●双核算力分工:8051核处理传感器数据(LDS激光雷达、碰撞传感器、悬崖检测),而ME专用核专注三电机(行走轮x2 +主刷电机)的实时FOC控制。这种分工使系统响应延迟降低至毫秒级。


●运动优化算法:

       ●扭矩动态补偿:根据地毯阻力自动提升输出扭矩

       ●精准里程计:通过轮毂电机编码器实现±2%位移精度

       ●越障扭矩增强:检测到障碍物时自动提升扭矩输出50%


●安全防护机制:英飞凌PSoC™ Control MCU集成Class B安全库,实现:

       ●悬崖检测防误判:多重滤波算法避免深色地板误触发

       ●充电保护:防止金属异物引发短路

       ●电池过放保护:预留安全电量自动回充


05 发展趋势:AI赋能与安全升级


电机控制MCU正从“控制执行”向“智能决策”演进,三大技术方向将重塑未来家居:


●预测性维护:国民技术N32H7系列通过轻量级ML算法,实现电机振动分析。可提前30小时预测轴承失效,故障识别率>85%。瑞萨RA8T1则利用Helium™技术提升4倍DSP性能,使端侧振动频谱分析成为可能。


●安全认证一体化:雅特力全系MCU通过IEC 60730 Class B认证,集成AES加密引擎和真随机数发生器。AT32F455系列更添加安全启动功能,防止固件恶意篡改。


通信协议融合:AT32M416支持CAN-FD(最高5Mbps),实现家电群控同步;瑞萨RA8T1则集成EtherCAT从站控制器,为工业级家居设备(如中央空调)提供微秒级多轴同步能力。


未来智能家居电机控制三大融合方向


1. 功率集成:英飞凌PSoC™ Control系列推动“MCU+驱动+保护”三合一芯片

2. 算法硬化:峰岹科技将FOC观测器、SVPWM生成等模块固化为硬件电路

3. 能源互联:小华HC32F460单芯片管理空调压缩机+太阳能逆变器+储能系统


结语


从精确感知衣物重量的洗衣机,到以1Hz超低速运行的冰箱压缩机,再到毫秒级避障的扫地机器人,电机控制MCU已从简单的执行器进化为智能家居的决策中枢。随着AI算法硬化、安全架构升级和通信协议融合,这颗“动力心脏”将持续推动家居产品向静音化、高效化、自主化演进。


当纳秒级PWM精度遇见硬件级FOC加速,当Cortex-M85内核拥抱预测性维护算法,智能家居的电机控制革命才刚刚开始。
