【导读】数字电路是处理数字信号的电子电路，而数字信号是离散的，它不同于模拟信号的连续变化，而是断续的变化，信号只有二种，高（＂1＂）与低（＂0＂）之分。
数字电路是处理数字信号的电子电路，而数字信号是离散的，它不同于模拟信号的连续变化，而是断续的变化，信号只有二种，高（＂1＂）与低（＂0＂）之分。
数字信号
因而数字电路结构简单，电路易于集成、系列化生产，精度高，抗干扰能力比模拟电路强，易于通信传输等。
近年来，在各个领域。特别是在自动控制（数控系统、伺服驱动器、变频器、PLC）；交通通信、卫星通信、测量仪器、医疗、民用通信（如大家使用的手机、家庭数字电器）等等得到广泛应用。

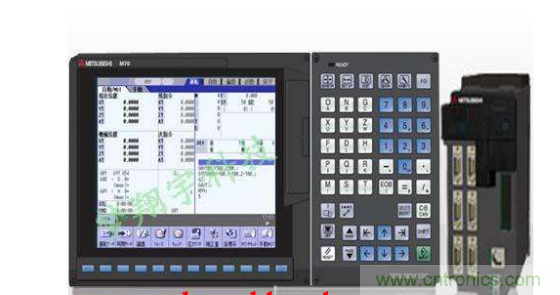

数控系统
虽说数字电路比模拟电路的干扰性强，在数字电路内部，设置大量的抗干扰电路，如差分信号接收电路；奇偶捡查电路；鉴幅、鉴相电路；开关量输入防抖动电路；光耦合电路等，但不可否论，当它外部处于强磁场环境下，也会受此干扰源干扰，结果会造成数字电路组成的系统无法工作，

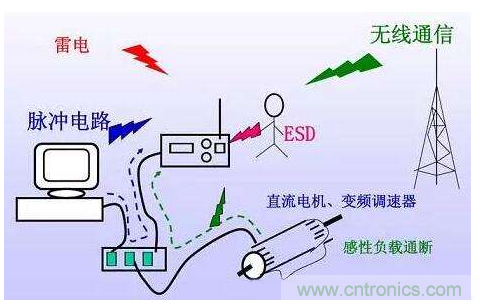

常见的干扰源
电磁干扰有以下几种耦合方式传入
1，附近的电磁感应干扰
电容性耦合，此干扰源主要是小电流高电压，如产生高次谐波的PWM逆变电路。
电感性耦合，此干扰源主要是大电流低电压，如逆变型电焊机类。
2，供电系统中线路干扰
由于供电线路中有大量的不同类型的用电设备在同时使用，供电线路上就会有不同的谐波分量存在，用电设备就会受到相互馈入影响。
3，本系统内相互传输信号的电缆线太长、或屏蔽不太好。
4，其它突发性的干扰
雷电，太阳黑子频繁活动，电子风暴等。
抑制方法
1，对于附近强磁场干扰源，弄清耦合方式，采取相应的去耦措施，或隔离或远离。
2，对于供电线路的干扰，可采取在引入电源时加装电源滤波器，以消除电网上的谐波分量。
电源滤波器
同时数字电路组咸的系统接地与供电电路接地分开，因为供电电路的接地戓零线上也会存在大量的谐波分量，常说的话就是线路不干净。

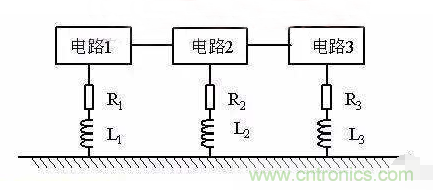

多点接地
3，数字电路系统中相互传输信息的电缆。其长度除放少量余量外，能短则短。走线方式尽量不要与动力线靠近且平行，不要同穿一根管道或置入同一线槽内。
在系统内部应考虑在产生磁场量较大或脉动磁场的部件应加装吸收元器件。
4，对于其它突发干扰，对于这些干扰，因是突发性，防不胜防，所要做的措施有良好屏蔽、良好接地、使用交流稳压源等。
