差分振荡器与普通晶体振荡器的区别

发布时间:2022-12-28 00:00:00 责任编辑:lina

【导读】差分信号输出,信号类型主要为LVDS、LVPECL等信号。优点是抗干扰能力强,可实现低功耗,缺点是布线需谨慎,且价格相对较高。


差分振荡器与普通晶体振荡器在高速信号传输中的差异对比


晶振小课堂之技术篇


在高速信号传输中,差分振荡器与普通晶体振荡器的差异如下:


普通晶体振荡器


单端信号输出,信号类型主要为CMOS或TTL。在高速信号传输中,其表现如下:

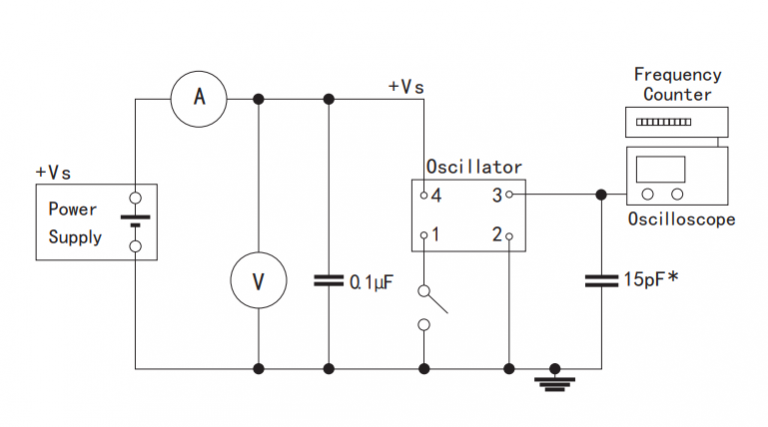

测试电路:

差分振荡器与普通晶体振荡器的区别


1、电平幅度大,信号高低电平之间的转换时间长,不适用于传输频率达到100MHZ以上的信号。

2、输出信号为单端信号(一条线),传输路径易受到干扰,不利于长线传输。

3、功耗大,如TTL器件的静态功耗较大,即使静态功耗小的CMOS器件,由于电平摆幅宽,其动态功耗也偏大。


差分振荡器


差分信号输出,信号类型主要为LVDS、LVPECL等信号。优点是抗干扰能力强,可实现低功耗,缺点是布线需谨慎,且价格相对较高。

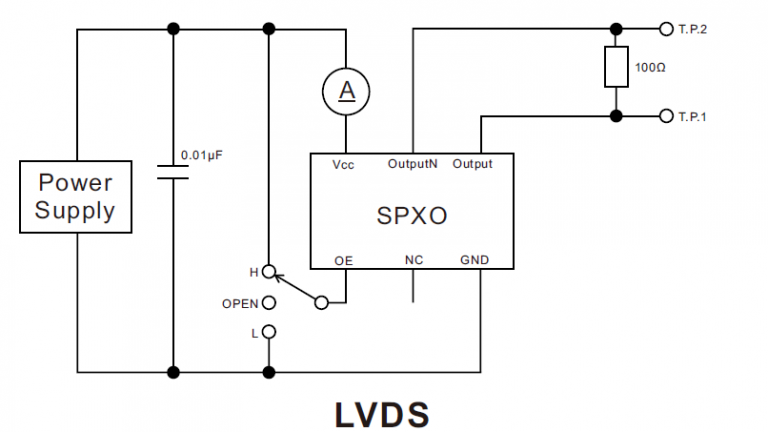

测试电路:


差分振荡器与普通晶体振荡器的区别


差分振荡器工作原理及优势特点如下:差分信号是由二条线传输,会输出一组振幅相同、相位相反的信号,而接收端则会根据两个信号的电压差值来判断逻辑状态。所以在高速通信中,差分信号的抗干扰特性明显优于单端信号。
