如何利用示波器快速判断变压器的同名端和异名端?

发布时间:2025-02-08 00:00:00 责任编辑:lina

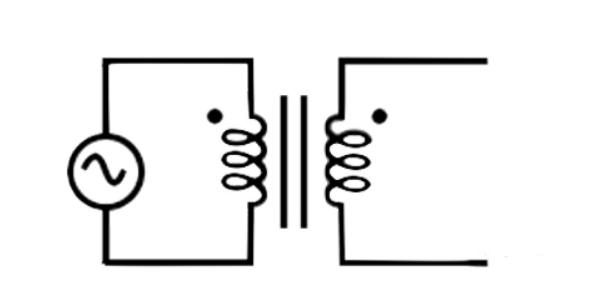

【导读】有些变压器没有标出同名端(phasing dot),需要我们自己找出来。这里有很多种测量同名端的方法,可以使用万用表、LCR表测量、电池加LED测量等。而本文介绍的是,一种使用示波器找同名端的方法。


有些变压器没有标出同名端(phasing dot),需要我们自己找出来。这里有很多种测量同名端的方法,可以使用万用表、LCR表测量、电池加LED测量等。而本文介绍的是,一种使用示波器找同名端的方法。


如何利用示波器快速判断变压器的同名端和异名端?

测量原理:

用一台信号发生器给变压器的一个绕组输入信号,然后用示波器两个通道分别测量变压器两个绕组之间的信号。


如果是同相的,说明示波器两个探头正极所接绕组引脚是同名端;如果是反相的,说明两个探头正极是异名端。

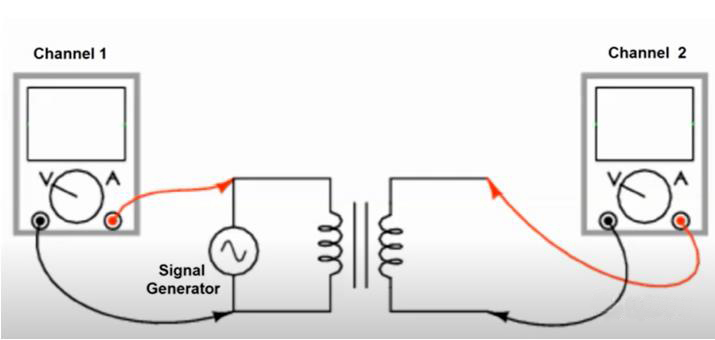

测量电路如下图所示:


如何利用示波器快速判断变压器的同名端和异名端?


测量技巧:如果是高频变压器,建议用高频信号。比如10kHz,如果是普通变压器,建议用50Hz频率信号,幅度调到信号源的最大值。

测量过程:

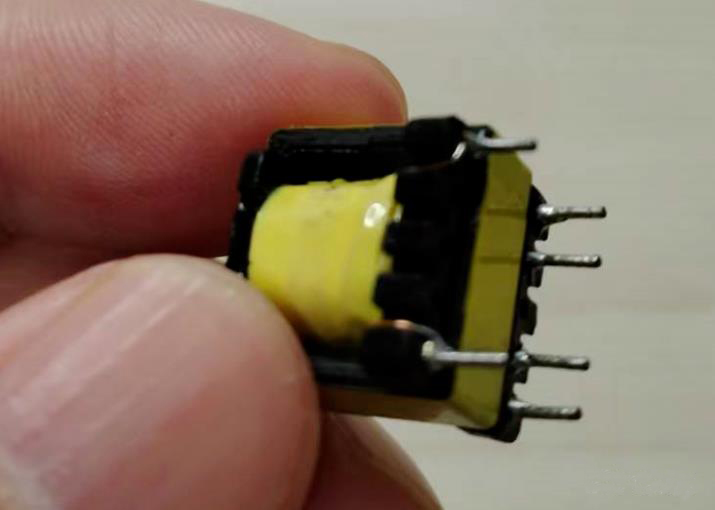

本文所要测量变压器,是一个5V手机充电器的变压器,是一个高频变压器,如下图所示:


如何利用示波器快速判断变压器的同名端和异名端?


所用的信号频率为10kHz,幅度20V的正弦波,如下图所示:



如何利用示波器快速判断变压器的同名端和异名端?


把信号按照前文的测量原理图接到一侧绕组上,然后用示波器的两个探头分别测量两个绕组上的信号如下图所示:


如何利用示波器快速判断变压器的同名端和异名端?


上图中左侧是输入信号,右侧是绕组感应出的信号。


示波器的波形如下图所示:


如何利用示波器快速判断变压器的同名端和异名端?


上图中黄色CH1是输入信号,CH2是输出信号,说明示波器两个探头正极是同名端,同时由波形幅度可以看到,两个绕组匝数之比大概为10:1,因为波形幅度衰减了大概10/1。


如果将CH2探头正极和接地夹子交换一下,波形图下图所示:


如何利用示波器快速判断变压器的同名端和异名端?


可以看到,波形是反相的,因为示波器的两个探头正极接到了异名端上。
