TekHSI:开启示波器数据传输的高速时代

发布时间:2025-02-14 00:00:00 责任编辑:lina

【导读】在当今快速发展的科技领域,工程师和研究人员常常面临一个挑战:如何高效地从复杂的测试设备中提取和分析数据。对于使用示波器的用户来说,这一问题尤为突出。传统方法如SCPI(标准编程接口)虽然功能强大,但在数据传输速度上往往难以满足现代高速信号分析的需求。然而,随着泰克公司推出TekHSI(泰克高速接口),这一局面正在被彻底改变。TekHSI不仅在速度上实现了质的飞跃,更通过简化的操作流程,为用户带来了前所未有的便捷体验。


在当今快速发展的科技领域,工程师和研究人员常常面临一个挑战:如何高效地从复杂的测试设备中提取和分析数据。对于使用示波器的用户来说,这一问题尤为突出。传统方法如SCPI(标准编程接口)虽然功能强大,但在数据传输速度上往往难以满足现代高速信号分析的需求。然而,随着泰克公司推出TekHSI(泰克高速接口),这一局面正在被彻底改变。TekHSI不仅在速度上实现了质的飞跃,更通过简化的操作流程,为用户带来了前所未有的便捷体验。


本文将深入探讨TekHSI的技术优势、与现有工具(如TekScope和Python)的集成应用,以及它如何为工程师和研究人员提供更高效、更智能的解决方案。

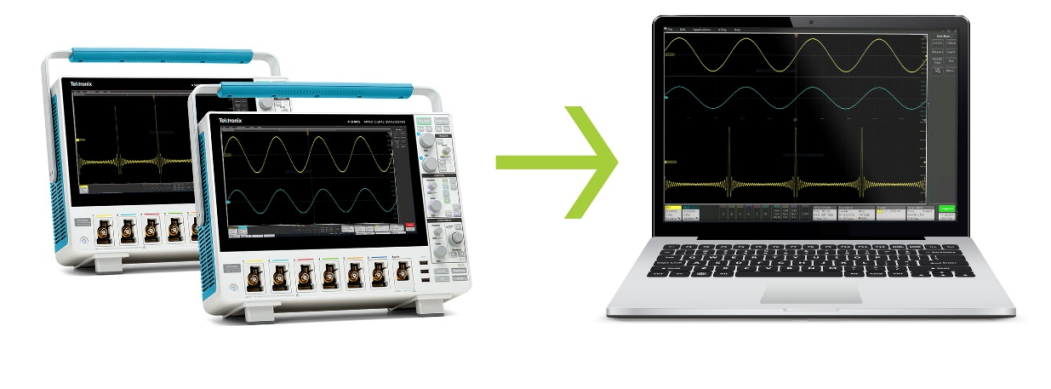

TekHSI:开启示波器数据传输的高速时代


TekHSI是什么?


TekHSI是泰克4B、泰克5和泰克6(B和LP)系列MSO示波器最新固件版本v2.10提供的一项新功能。TekHSI针对高速数据传输进行了优化,且事实证明,与使用常规SCPI curve或curvestream采集方法相比,其速度提高了近10倍。这是因为SCPI curve和curvestream受限于仪器处理SCPI命令的能力,而TekHSI却通过二进制协议避开了这一限制。


要在示波器上启用TekHSI功能,选择Utility -> I/O -> HSI,然后打开HSI:


TekHSI:开启示波器数据传输的高速时代

图1:TekHSI设置菜单


TekHSI与TekScope v2.10结合使用


最新TekScope PC版本可从tekcloud.com获取,支持该新高速接口 (HSI) 功能。TekScope PC是开始高速数据传输的最快捷方法。只要在连接的示波器上启用HSI,就可以将数据高速传输到TekScope PC。尤其令人欣喜的是,TekHSI带来的增速效果可以在 TekScope 中自动显示,无需进行其他操作或设置。对不想进行任何编程的用户而言,TekScope PC是一个快速简便的“无代码”选项,借助该功能能够充分利用高速接口进行数据采集的所有优势。此外,启用TekHSI后,TekScope PC可利用高速数据传输实现所有适用的采集方法,包括单次采集、连续采集和“事件触发”的触发模式。


TekHSI与TekScope PC结合使用带来的性能提升


图2说明了与使用i7或i9处理器的curve采集方法相比,TekScope PC与TekHSI结合使用时能够大幅提升性能。请注意单通道用例,TekHSI与配备i9处理器的PC结合使用时,性能可提高10倍以上。在每个用例中,TekHSI的性能都明显优于普通curve采集方法。


TekHSI:开启示波器数据传输的高速时代

图2:TekScope HSI相对于采用i7或i9处理器的传统方法的优势


TekHSI与Python结合使用


TekHSI的优势在Python中也能得到发挥。只需安装tekhsi Python库即可,该库将于2024年9月发布。要安装该软件包,只需打开命令终端并使用pip即可:pip install tekhsi。


要在Python环境中使用TekHSI,只需将tekhsi导入Python项目即可访问API。您会注意到,在图3中,这些命令比标准SCPI命令更易读取,并且在执行类似任务时所需的命令更少。


TekHSI:开启示波器数据传输的高速时代

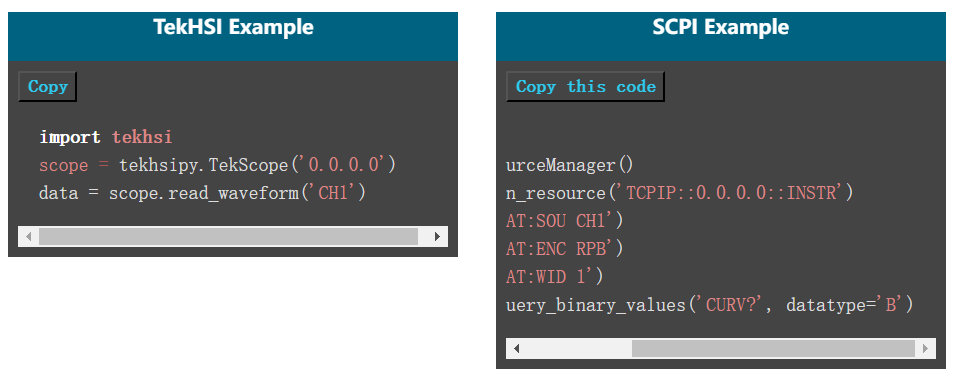

图3:使用TekHSI Python库与传统SCPI命令收集通道1波形数据的代码对比


TekHSI不仅比SCPI更快、更高效,而且使用起来也更方便。如图3所示,使用tskhsi库时,数据无需格式化即可检索。只需使用scope.read_waveform('CH1') 命令即可检索通道1数据。我们仍在微调Python包,因此发布的库可能与上面的示例有所不同。我们预计将于9月初公开发布这些Python包。


TekHSI与Python结合使用带来的性能提升


在Python应用程序中使用TekHSI可以大幅提升性能。图4显示,与使用带HSI的TekScope PC相比,在Python应用程序中使用TekHSI可实现更快的数据传输。


TekHSI:开启示波器数据传输的高速时代

图4:编程式Python TekHSI和TekScope HSI在不同采样率和500万记录长度下相对于传统curve方法的优势


使用TekHSI Python库的优势毋庸置疑。TekHSI在每种采样率和通道数上的表现都远远优于传统SCPI数据采集,速度提高了10倍。


TekHSI相对于Curvestream的优势


现在,让我们来看看TekHSI与curvestream方法相比具有什么优势。在TekHSI发布之前,curvestream是从示波器上采集数据的最快形式。但从图5可以看出,curvestream很复杂,在启用curvestream之前需要对数据进行格式化和编码。还需要正确捕获和追加数据,而捕获和追加数据都需要人工操作。


TekHSI:开启示波器数据传输的高速时代

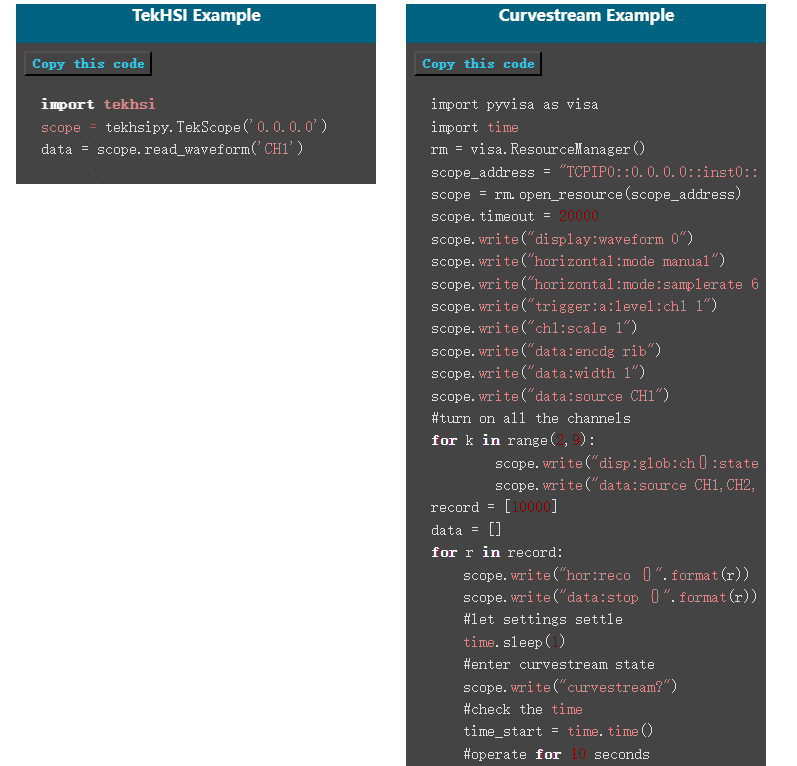

图5:使用TekHSI Python库与使用Curvestream以及SCPI命令快速采集通道1波形数据的代码对比


与 curvestream 相比,TekHSI 不仅能够更快地将数据从示波器传输到 PC,而且应用方法也更加简单。TekHSI高速传输技术,引领自动化测试新篇章。
