中心议题：
- 介绍检测PIR传感器所产生脉冲的电路
- 分析丢失脉冲检测器
解决方案：
- 用丢失脉冲检测器检测PIR脉冲
- 三端双向可控硅控制的ac开关电路为PIR供电提供非稳压
无源红外光控控制器

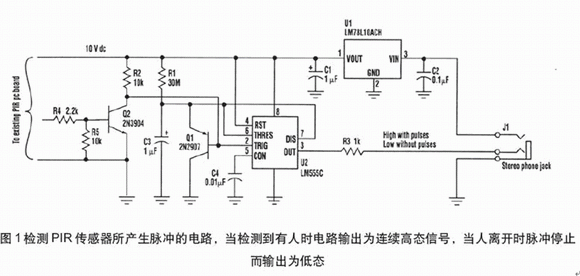

控制无源红外(PIR)报警传感器的电路示于图1。原来的概念是当有人进入房间时便开启光，而在所检测的区域内无人时光便关闭。
在该应用中，PIR传感器每12秒取样所检测区域。当检测到区域内有人时，便使LED闪光。12秒钟之后，若仍然检测到有人，再次使LED闪光。电路由9V电池供电。
用PIR传感器上的触发器或锁存电路提供光开启和保持电路，但是在所检测区域腾空时就不能提供光关闭的简易方法。因此，此电路用丢失脉冲检测器来检测PIR脉冲。
通常，当所检测区域无人时，无脉冲被检测，而输出为低态。当检测到脉冲时，输出变高态。电源(12~14Vdc)通过立体声电话插口(与输出信号一道)供电，然后稳压到+10V。此电路放置在PIR传感器内，电话插口放在机盒的下部。电阻器R4连接PIR LED驱动器。地和+10V连接到PIR中的适当位置。
丢失脉冲检测器是一个“555”电路。设置555IC(U2)做为单触发多谐振荡器。设置555定时器导通时间刚好大于输入脉冲率，在本实例中为15秒左右。只要在定时结束前有脉冲到达，则定时器将被触发并开始1个新的时间时序。因此，只要在所检测区域有人存在，输出将保持高态。若触发脉冲不能按时(小于15秒)到达，则555将定时终止并复位其输出，关闭光。失去脉冲指明在所检测区域内没有检测到人。

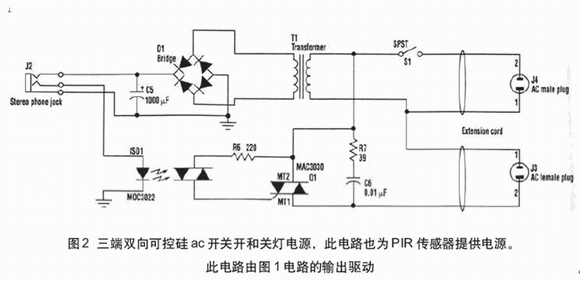

图2示出三端双向可控硅控制的ac开关，此电路也为PIR供电提供非稳压12~14Vdc。通过匹配的电话插口由来自图1电路的输出脉冲驱动三端双向可控硅开关。用标准立体声音频缆线连接两个电路。
在用该装置时，把改进的PIR传感器放置在方便的地方并连接立体声缆线。把开关盒放置在靠近墙上插座的地方并连接立体声缆线。然后连接灯或装置到凹形ac连接器。开关S1接通该装置。
