第18讲:SiC MOSFET的动态特性

发布时间:2025-04-07 00:00:00 责任编辑:lina

【导读】相控阵天线通过移相器、真时延或二者的组合,使合成波束更精确地指向阵列转向角度内的所需方向。本文将介绍这两种方法,以及更宽带宽的天线阵列是如何推动真时延在其系统设计中的应用。


本文详细介绍了SiC MOSFET的动态特性。包括阈值电压特性、开通和关断特性以及体二极管的反向恢复特性。此外,还应注意测试波形的准确性。

1. 阈值电压特性

SiC MOSFET的阈值电压(VGS(th))通常低于Si IGBT。降低阈值电压可降低SiC MOSFET的通态电阻。驱动SiC MOSFET需要对栅极施加负偏压,并仔细设计控制电路布线,这是为了防止噪声干扰引起的故障。此外,阈值电压随着温度升高而降低(图1),因此建议在高温运行期间检查是否有异常。


第18讲:SiC MOSFET的动态特性

图1:SiC MOSFET(FMF600DXZ-24B)阈值电压随温度变化趋势


2. 开关特性

图2显示了全SiC MOSFET模块(内部有反并联SBD)的开通波形。SBD是一种单极性器件,具有微乎其微的反向恢复电流。因此,SiC MOSFET开通电流上不会叠加对管的反向恢复电流,因此开通损耗很小。

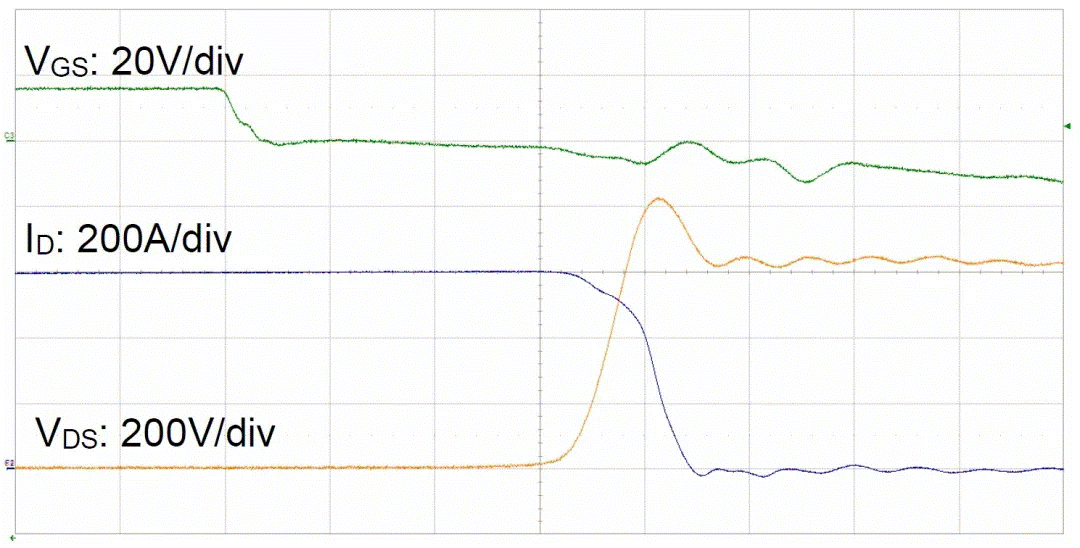

第18讲:SiC MOSFET的动态特性图2:SiC MOSFET(FMF600DXZ-24B)开通波形


图3显示了全SiC MOSFET模块的关断波形。同样的,SiC MOSFET是单极性器件,在关断时没有剩余电荷产生的拖尾电流,因此关断损耗也很小。

另外,SiC MOSFET的开通和关断损耗与温度的相关性非常小,因此与Si IGBT模块相比,开关损耗降低效果显著,特别是在高温下。


 图3:SiC MOSFET(FMF600DXZ-24B)关断波形  3. 体二极管反向导通特性  SiC MOSFET体二极管是一个PIN二极管,其由导通到截止,会产生反向恢复。随着温度升高,反向恢复电荷和反向恢复峰值电流都会增加。图4为SiC MOSFET模块FMF600DXE-34BN体二极管在25℃时的反向恢复波形,图5为150℃时的反向恢复波形。高温下载流子寿命变长,电导率调制引起的载流子浓度增加,从而产生更明显的反向恢复电流。

图3:SiC MOSFET(FMF600DXZ-24B)关断波形

3. 体二极管反向导通特性

SiC MOSFET体二极管是一个PIN二极管,其由导通到截止,会产生反向恢复。随着温度升高,反向恢复电荷和反向恢复峰值电流都会增加。图4为SiC MOSFET模块FMF600DXE-34BN体二极管在25℃时的反向恢复波形,图5为150℃时的反向恢复波形。高温下载流子寿命变长,电导率调制引起的载流子浓度增加,从而产生更明显的反向恢复电流。


第18讲:SiC MOSFET的动态特性图4:SiC MOSFET(FMF600DXE-34BN)体二极管反向恢复波形(25℃)



 图3:SiC MOSFET(FMF600DXZ-24B)关断波形  3. 体二极管反向导通特性  SiC MOSFET体二极管是一个PIN二极管,其由导通到截止,会产生反向恢复。随着温度升高,反向恢复电荷和反向恢复峰值电流都会增加。图4为SiC MOSFET模块FMF600DXE-34BN体二极管在25℃时的反向恢复波形,图5为150℃时的反向恢复波形。高温下载流子寿命变长,电导率调制引起的载流子浓度增加,从而产生更明显的反向恢复电流。

图5:SiC MOSFET(FMF600DXE-34BN)体二极管反向恢复波形(150℃)


4. 测试注意事项

SiC MOSFET开关速度快,测试波形的准确性至关重要。例如,如果探头的接地引线较长,则可能由于探头的引线电感和寄生电容而出现噪声。在相同的条件下,图6是采用光学差分探头测量的开通波形,图7是常规无源探头测量的波形,可以看出两者的波形差异巨大。因此有必要区分是装置的实际行为还是测量设备的影响。


 图3:SiC MOSFET(FMF600DXZ-24B)关断波形  3. 体二极管反向导通特性  SiC MOSFET体二极管是一个PIN二极管,其由导通到截止,会产生反向恢复。随着温度升高,反向恢复电荷和反向恢复峰值电流都会增加。图4为SiC MOSFET模块FMF600DXE-34BN体二极管在25℃时的反向恢复波形,图5为150℃时的反向恢复波形。高温下载流子寿命变长,电导率调制引起的载流子浓度增加,从而产生更明显的反向恢复电流。图6:光学差分探头测量的开通波形

 图3:SiC MOSFET(FMF600DXZ-24B)关断波形  3. 体二极管反向导通特性  SiC MOSFET体二极管是一个PIN二极管,其由导通到截止,会产生反向恢复。随着温度升高,反向恢复电荷和反向恢复峰值电流都会增加。图4为SiC MOSFET模块FMF600DXE-34BN体二极管在25℃时的反向恢复波形,图5为150℃时的反向恢复波形。高温下载流子寿命变长,电导率调制引起的载流子浓度增加,从而产生更明显的反向恢复电流。图7:常规无源探头测量的开通波形
