兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

发布时间:2026-01-28 00:00:00 责任编辑:lina

【导读】在当今高科技飞速发展的时代,先进SoC、FPGA及微处理器在各类电子设备中扮演着核心角色。然而,随着这些芯片集成度的不断提升,其功耗问题日益凸显,尤其是对低电压、大电流电源解决方案的需求愈发迫切。例如,DDR内存、处理器内核及I/O设备等关键组件,均需要稳定且精准的低压电源供电。与此同时,为了确保系统的可靠运行,对电压、电流和温度等关键参数的实时监测也变得至关重要。本文将深入探讨一种创新的双相降压型稳压器设计,该设计集成了先进的数字电源系统管理功能,旨在满足现代电子设备对电源解决方案的严苛要求。


摘要


在当今高科技飞速发展的时代,先进SoC、FPGA及微处理器在各类电子设备中扮演着核心角色。然而,随着这些芯片集成度的不断提升,其功耗问题日益凸显,尤其是对低电压、大电流电源解决方案的需求愈发迫切。例如,DDR内存、处理器内核及I/O设备等关键组件,均需要稳定且精准的低压电源供电。与此同时,为了确保系统的可靠运行,对电压、电流和温度等关键参数的实时监测也变得至关重要。本文将深入探讨一种创新的双相降压型稳压器设计,该设计集成了先进的数字电源系统管理功能,旨在满足现代电子设备对电源解决方案的严苛要求。


引言


如今,工业、汽车、服务器、电信和数据通信应用都需要先进的片上系统(SoC)、FPGA和微处理器解决方案。这些解决方案需要多个低压电源,包括1.1 V(用于DDR)、0.8 V(用于内核)和3.3 V/1.8 V(用于I/O设备)。随着半导体集成度不断提高,微处理器的耗电量越来越大,因此需要更大的供电电流。


同时,市场对采用FPGA或微处理器的遥测技术表现出强劲需求。这类技术能够监测电压、电流、温度和其他设备参数。为了简化设计方案,集成I2C/PMBus®的模拟电源IC可以监测这些关键参数并控制遥测。


因此,电源解决方案必须与I2C/PMBus集成,以支持遥测回读和稳压器编程,同时实现更大电流能力、更高效率和出色的抗电磁干扰(EMI)性能。拥有高性能且满足这些要求的多相器件正变得越来越受青睐。本文将介绍一款双相降压型稳压器的一些设计思路。这款稳压器的两个通道可以提供总计高达40 A的连续电流,每个通道支持高达30 A的负载。它还集成了数字电源系统管理功能,支持通过符合PMBus/I2C标准的串行接口进行编程和遥测。设计时务必审慎考量并达成尺寸、效率、环路稳定性和瞬态响应等方面的目标。


为什么效率很重要


假设一个应用需要从12 V电源获得1 V、30 A的低电压、大电流输出,且效率为80%,则总损耗将达到7.5 W。这些损耗会变成热量,导致IC和电感的温度上升。数据中心的环境温度通常高于室温,额外的损耗会使IC的温度进一步升高,从而更接近IC的热关断限值(通常为150°C)。对于负载点(POL)应用,这类问题尤为关键,因为DC-DC转换器往往非常靠近高发热量的微处理器。


接下来,我们将说明几种提高低电压、大电流器件效率的方法。


SW节点处的PCB走线

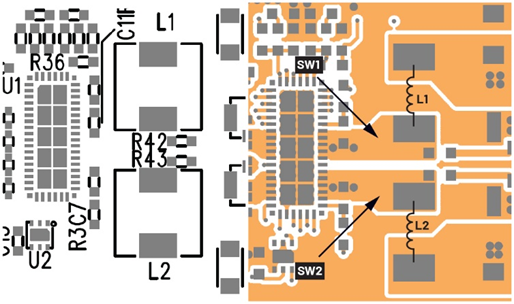

在之前版本的双相器件演示板设计中,第1相和第2相中的电感相对而置,如图1所示。如果电感以此特定方向放置,EMI性能会更好。这种方式的缺点是开关(SW)节点会有相对较长的走线,导致PCB走线损耗更大,尤其是在重负载条件下,因为导通损耗与电流值的平方成正比(P = I2R)。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图1.第一版电路板布局:通道1和通道2电感相对而置。EMI更好,但损耗更大。

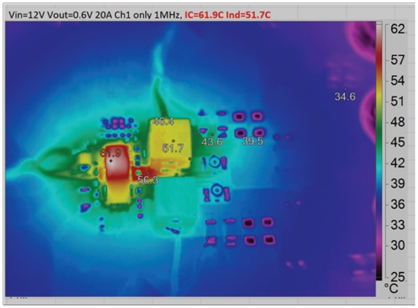

图2所示为20 A负载条件下的热图像。开关节点温度非常高,其温升几乎与IC相同。适当的设计可以改善PCB走线所引起的损耗。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图2.室温下12 VIN、0.6 VOUT、20 A负载的热图像

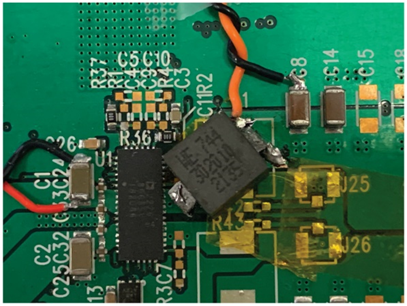

在图3所示的测试设置中,我们对PCB进行了切割处理,并移动通道1电感,使之更靠近IC,从而缩短SW节点走线。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图3.移动电感以更靠近IC

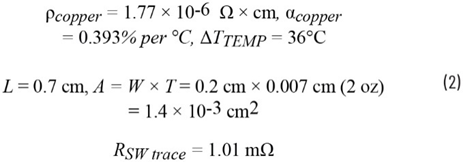

根据PCB走线的铜厚度和长度,SW节点的直流电阻为:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


其中:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


总损耗为:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


其中:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


在20 A负载条件下,SW节点产生的预期损耗为:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


缩短SW走线L = 0.3 cm后,改进的损耗为:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


计算得出的预期损耗改善幅度为:


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

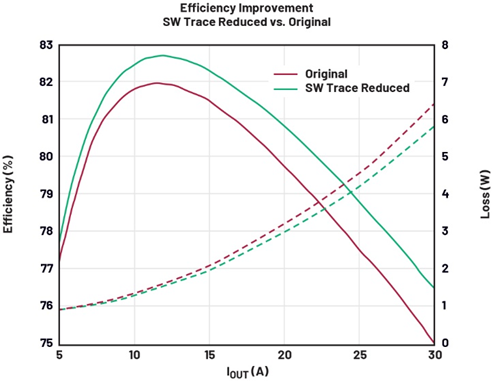

图4显示了基于测试结果的效率改进情况。在20 A和30 A负载条件下,损耗改善幅度分别为0.22 W和0.53 W。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图4.12 VIN、0.6 VOUT、1 MHz Ch1 FCM VBIAS = 5 V下的效率改进情况


当负载提高时,效率差异会更大,意味着此PCB走线的导通损耗(P = I2R)将占主导地位。在满负载条件下,效率可提升1.5%。电感无法如此靠近IC,因此在第二版的电路板布局中,电感旋转90°以面向IC,从而缩短SW走线长度,如图5所示。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图5.第二版电路板布局:通道1和通道2电感面向IC,效率更高,EMI相对较差。


增加CIN以抑制VIN振铃。


在我们的研究中,输入电容对低电压和大电流应用的效率与稳定性也有很大影响。工程师常常忽视输入电容设计的重要性,凭以往经验来布置输入电容。有时候,受PCB方案总尺寸限制,工程师布置的输入电容可能不足,导致电路不稳定和更多损耗。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图6.输入电容框图


图6(从左到右)显示了用于热插拔和抑制浪涌电流的电解电容,大陶瓷电容(通常为1210或1206尺寸)用于减少输入电流纹波,而小陶瓷电容(0402或0201尺寸)用于减少高频纹波。除此之外,Silent Switcher® 2技术会将一对电容嵌入封装中,以进一步减少SW高频噪声和过冲。图6右侧图片显示了两个1206陶瓷电容(黄色)、四个0402封装外陶瓷电容(蓝色),外加四个采用去封装技术的0402封装内电容(红色)。封装中裸片上方刻蚀一个孔,以暴露衬底上的封装内电容。


使用探头对这些输入电容和开关节点进行探测,观察不同输入电容组合的行为。


表1.CIN组合


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案


然而,其代价是IC的最大工作温度范围从150°C (X8L)降低到125°C (X7R)。有时候,IC的最大温度是一个重要考虑因素,因为许多应用(如数据中心)的环境温度超过70°C。工程师需要注意这些情况,因为如果选择X7R封装内电容,最大温度可能会超过工作范围。


更大的CIN不仅会改善开关的稳定性,还有助于提升效率。图8显示,如果添加足够的输入电容,效率将提高约1.4%,损耗降低0.3 W。输入端的振铃和压降会导致开关损耗增加。8个1206尺寸的电容与2个1210尺寸的电容具有相似的效率,因此在这种情况下,理想的CIN选择将是2个22 µF的1210尺寸电容。


对于输入电容的选择,由于陶瓷电容具有较大的直流额定范围,因此工程师还应注意直流降额。例如,比较12 V下1206和1210电容的直流降额,1206尺寸电容的降额更严重。表2列出了两个Murata电容作为示例。因此,建议使用1210尺寸电容作为低电压、大电流电源的输入。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图7.输入纹波和SW波形:小CIN组合(上);大CIN组合(下)。


如果总输入电容较小(图7上方波形),在重负载条件下,SW节点波形会出现较大的振铃。这是因为当顶部开关导通时,大部分电流将是从输入电容中拉出。总电荷 = 电容 x 电压(Q = CV)。因此,如果电容较小,CIN将会有较大的压降。CIN与输入走线和IC封装的寄生电感将形成LC谐振电路,导致开关节点处出现振铃。大电压降也会导致SW失真和不稳定,在小脉冲后面跟随一个大脉冲。


如果增加输入电容以抑制振铃,可以改善开关的不稳定性。相较于小CIN组合,大CIN组合的总电容值翻倍。CIN越接近开关的顶部,改善幅度就越大。因此,最好增加封装内电容的值。在我们的案例中,两个0.1 µF(0402、X8L)电容增加到0.22 µF(0402、X7R)(见表1)后,开关变得稳定(见图7的下方波形)。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图8.不同CIN下效率和损耗与负载电流的关系


表2.Murata电容比较


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

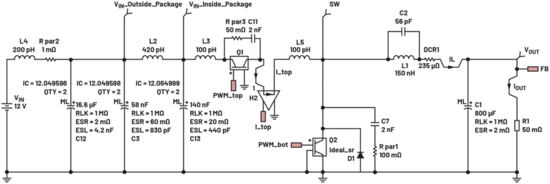

SIMPLIS仿真是一个有用的工具,可帮助工程师更好地确定CIN的最优值。图9显示了一个降压型稳压器,标出了沿电源走线的寄生电感估计值。输入电容已根据12 V输入电压下陶瓷电容的直流降额进行了调整。如果输入电容翻倍,从2x70 nF增加到2x140 nF,振铃会得到改善(见图10)。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图9.SIMPLIS仿真原理图


结语


本文重点讨论低电压、大电流电源设计,介绍了两种方法来提高重负载条件下的效率。根据PCB上开关节点的热点(其温升几乎与IC相同),我们建议改变电感的方向,缩短开关节点的走线长度,从而降低损耗。输入电容的设计非常重要,但也容易被忽视。输入电容不足将导致电源不稳定且效率低下。在低电压、大电流电源的设计中,应用工程师需要特别注意输入电容的平衡。


兼顾效率与瞬态响应:用于先进SoC的低压大电流数字电源管理方案

图10.仿真结果(上:CIN = 2× 70 nF;下:CIN = 2× 140 nF)
