开关型霍尔集成电路有何作用?

发布时间:2020-05-29 00:00:00 责任编辑:lina

【导读】开关型霍尔集成电路是磁敏感传感器。当有磁铁靠近霍尔开关时电路输出有效信号。开关型霍尔集成电路体积小,灵敏度高,安全可靠,使用简单,安装方便。是很好的非接触式位置开关传感器。

开关型霍尔集成电路是磁敏感传感器。当有磁铁靠近霍尔开关时电路输出有效信号。开关型霍尔集成电路体积小,灵敏度高,安全可靠,使用简单,安装方便。是很好的非接触式位置开关传感器。

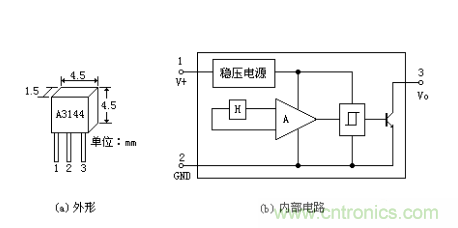

1)图 1 是一种典型的测量开关型霍尔集成电路,可按图 2 搭一个电路,电源可选 4.5~24V,本电路选 6V。把万用表拨在直流 10V 挡。因霍尔集成电路为集电极开路输出,所以测试时,应加一个 1~2K 的电阻。平时输出端 3 脚和地 2 脚为高电平(接近电源电压),当用一小磁铁(可用 10mm*10mm*15mm 的永久磁铁,也可把坏的铁氧体永磁扬砸下一小块)靠近霍尔集成电路有数字的一面时,如果电压表指针降到 0.15V 左右时,说明霍尔集成电路是好的。如果当小磁铁已接触到霍尔集成电路有字的一面时,电压表指示仍不下降,可把磁铁的磁极调一下再试(本电路所示霍尔集成电路是磁铁 N 极靠近时输出低电平),如果电压表指示下降到 0.15V 左右,说明霍尔集成电路是好的,否则说明霍尔集成电路是坏的。

开关型霍尔集成电路有何作用?
图 1

 开关型霍尔集成电路有何作用?
图 2

2) 图 3 是用霍尔集成电路控制继电器的应用电路,当小磁铁靠近霍尔集成电路时,继电器吸合。

开关型霍尔集成电路有何作用?
图 3

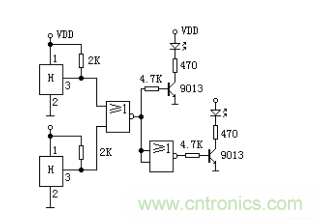

3)图 4 是公共汽车关门指示电路。当门 1、门 2 都关上时(磁铁靠近霍尔集成电路),或非门输出高电平,VT1 导通,绿灯亮,司机可以开车。否则,红灯亮。

开关型霍尔集成电路有何作用?
图 4
