【导读】可穿戴设备中比较流行要数智能腕带了，其中Jawbone的UP 2就是目前热卖的产品，上次电子元件技术网带来了Fitbit Flex的拆解，看到Fitbit Flex精致的做工及设计。今天我们再来看看Jawbone UP 2的内部设计，比比看两者有何区别？
【拆解】可穿戴设备：智能腕带Fitbit Flex内部结构探秘
下面我们来一起看看整个拆解过程，学习Jawbone UP 2的内部设计。

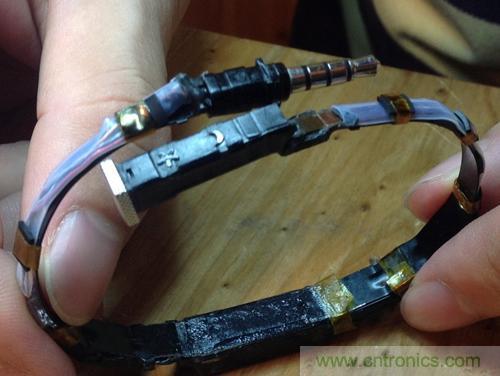

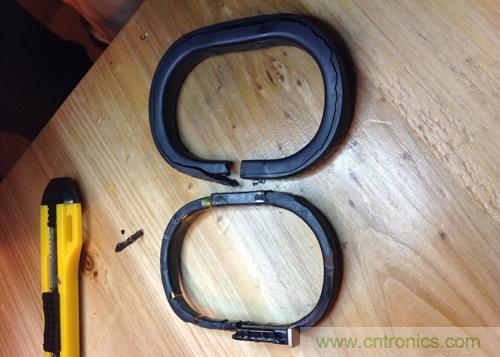

Jawbone UP的特色是是外面有一层带纹理的胶套，开环的两端分别是耳机插头和按钮，步数数据会通过耳机插口同步到手机上。按钮一端上还有两个LED灯，分别是充电时会亮的“太阳”灯，和睡眠模式的“月亮”灯。两端到中间有各有一条铁片用来固定电线和电路板，电线外有胶套保护着，电路板则是直接注入胶以封闭，因此Jawbone UP宣称他们的防水性能是很好的，拉伸性能也比较好。

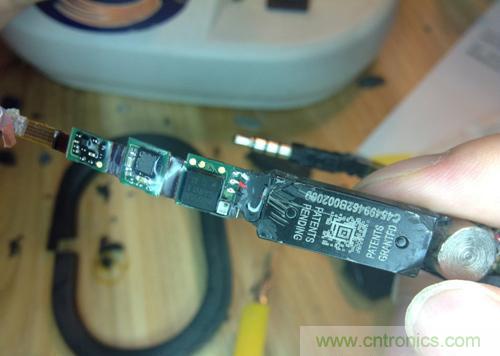

Jawbone的电路板设计有一个特色，它是电池放在中间，所有小电路板通过排线连接在一起，中间的黑色小匣子包住了电池并夹住排线。这样处理器，振动马达，各部分电路就可以整齐地分布在腕带的各个部位上，腕带也能做到比较窄。

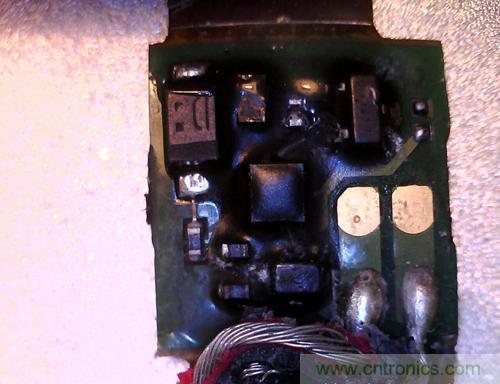

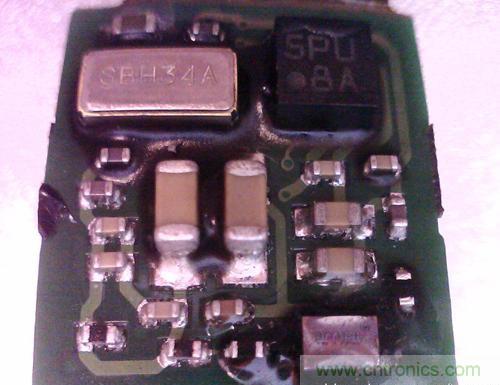

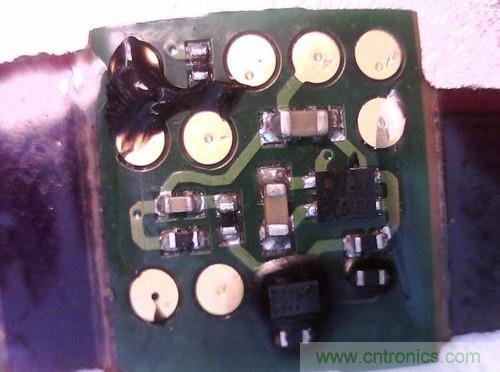

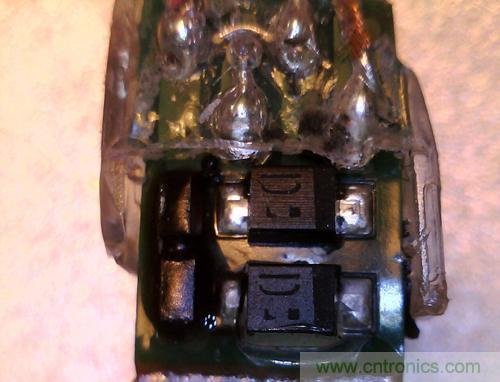

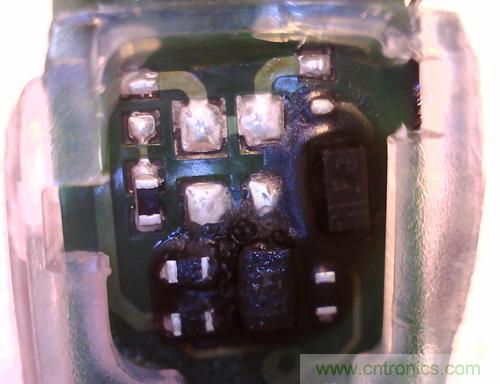

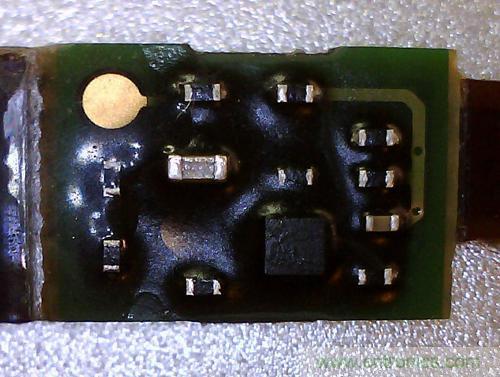

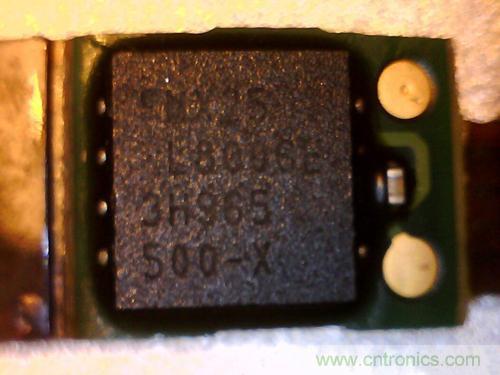

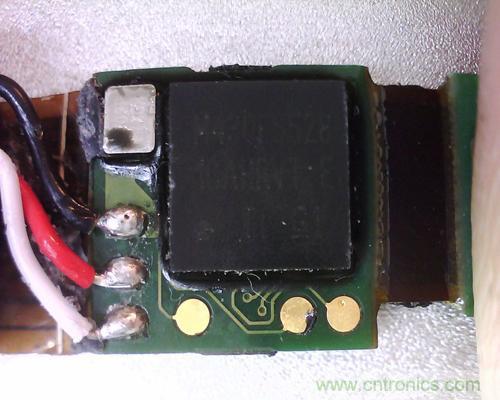

芯片上采用的是TI的方案，微处理器是16bit的MSP430F5548，有一个Macronix的8m-bit的Flash芯片MX25L8006E，还有一块是USB电源管理的BQ24230。由于电路板上面涂了一层透明涂料又注了硅胶，各种芯片不太好辨认。

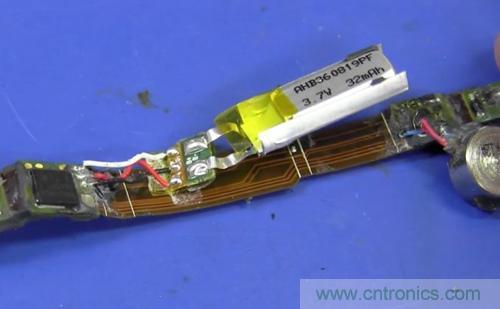

最后那个神秘的电池匣我们没有拆开，不过可以从网上资料搜到应该是32mAh的容量。附上一张国外资料查到的Jawbone UP的拆解图。
其实老外早些时候已对这款产品进行了拆解，大家可以看相关视频来更好的理解Jawbone UP的内部结构。
