如图所示为热敏电阻的基本应用电路。

图(a)为最基本的测温电路。该电路测温精度不高，只能用于对精度要求不高的场合。RT为正温度系数热敏电阻时，温度升高，输出电压vo则升高，反之则降低；RT为负温度系数热敏电阻时，温度升高，输出电压vo则降低，反之则升高。

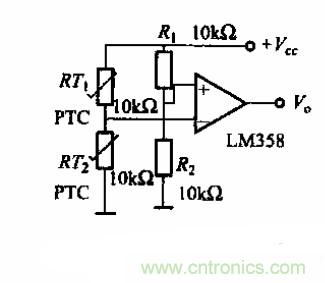

图 (b)是采用了运算放大器的热敏电阻温差测量电路，测温精度有所提高。该电路可检测两点的温度差，当RTi所处的温度低于RT2处的温度时，即RTi <RT2，运算
放大器（一）端电位高于(+)端电位，输出为低电平；同理，当月L所处的温度高于RT2处的温度时，输出为高电平。

图(c)是采用了运算放大器和对数二极管的测温电路，对数二极管对热敏电阻的线性进行补偿，RP可调节放大器的增益，从而可进一步改善输出特性。
