本文论述一种类R—F 转换频率的测量法，用NE555定时器和热敏电阻等器件构成振荡器，由MSP430单片机的捕获功能来捕获多谐振荡器输出信号的高低电平并计数，热敏电阻Rt 与捕获高低电平时的计数值的差值成正比关系。

MSP430单片机计数法测温原理

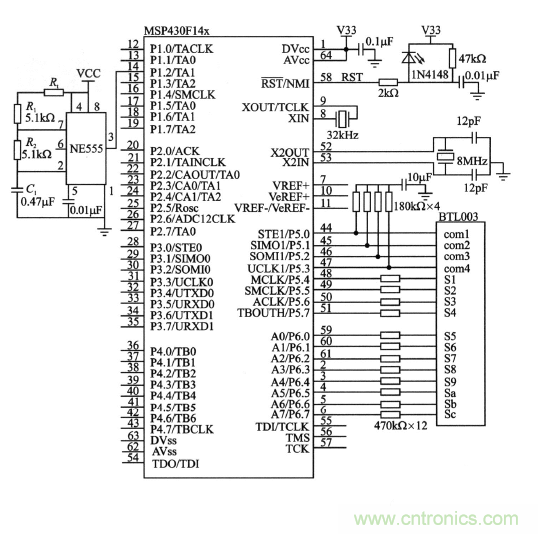

以NE555定时器为核心组成典型的多谐振荡器，把被测热敏电阻Rt 作为定时元件之一接入电路中，NE555定时器输出引脚接MSP430单片机的P1．2脚（Timer_A：捕获、CCIlA输入引脚）。系统电路如图所示。

由上述测量原理可知，误差主要来源为：R1、R2精度，单片机的定时器和电容器的精度以及稳定度。这里选用高精度（士O．001％）、温度系数小于土O．3×10-6／℃的精密金属箔电阻器。因此当选用高精度、高稳定度的电容器，且单片机的工作频率足够高，就可以得到较好的测温精度。

由测量原理知：被测电阻的阻值越大，测量误差越小。笔者已应用该方法设计出一款温度计，测量范围为一10～80℃，分辨率达到O．01℃，误差在O．3℃ 以内。该设计充分利用了MSP430单片机的捕获功能和低功耗功能，使得电路功耗低、电路简洁、价格低廉、精度高。
