小米电视震撼拆解:内部芯片电路设计构造曝光

发布时间:2016-04-14 责任编辑:wenwei

【导读】关于小米电视的外观与功能部分,相信大家从最近几天的评测体验文章中已经了解的差不多了,但是2999元的超低价格还是让人不太放心,毕竟很多厂商同规格产品都要4000元以上。那么小米电视的内部做工怎么样呢?详细的面板、芯片信息究竟如何呢?带着这些疑问,我们来看看小米电视的拆解评测。

小米电视震撼拆解:内部芯片电路设计构造曝光

这就是我们此次要拆解的小米电视。从官方的参数规格来看,47英寸的机型采用的是LGD的IPS面板,48英寸则为三星PVA面板,占成本70%以上的面板信息也是我们最关注的。

撕毁无效标签,接下来就是拆解环节,小米电视背面拥有多达24个螺丝位,用一把螺丝刀就可以解决问题,只是过程比较繁琐。

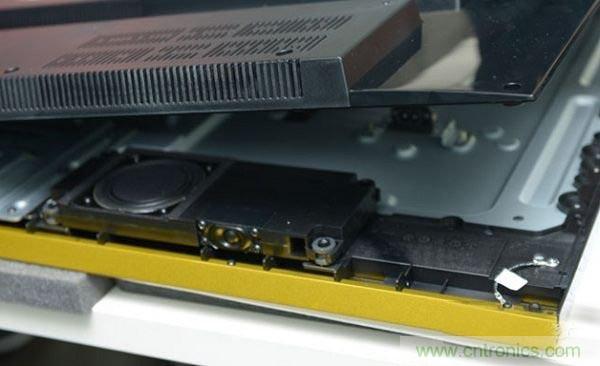

螺丝都拆掉之后,一体成型的塑料后壳很容易就打开了,小米电视的真像即将揭晓。

小米电视震撼拆解:内部芯片电路设计构造曝光

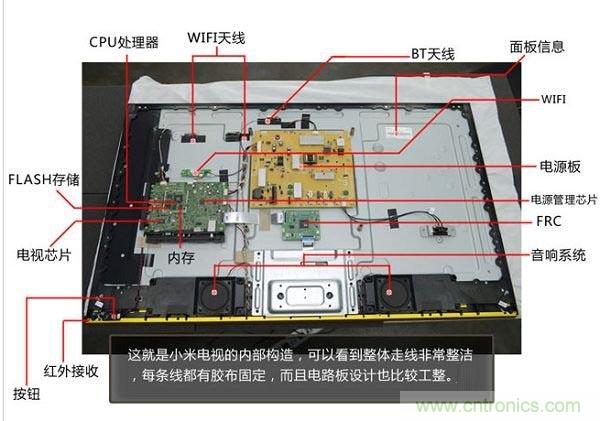

这就是小米电视的内部构造,可以看到整体走线非常整洁,每条线都有胶布固定,而且电路板设计也比较工整。

小米电视震撼拆解:内部芯片电路设计构造曝光

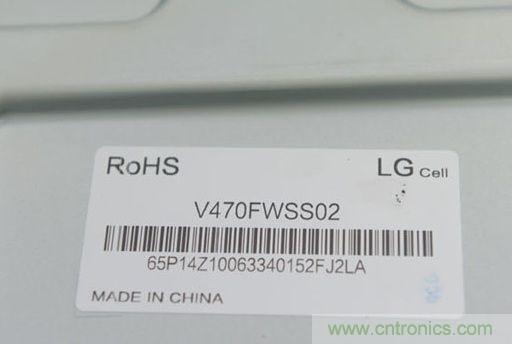

接下来就是我们比较关心的面板问题,可以看到确实采用的是来自LG Display原厂的47英寸IPS广视角面板,面板的型号为V470FWSS02,而液晶模组的封装是在国内完成的。

小米电视震撼拆解:内部芯片电路设计构造曝光

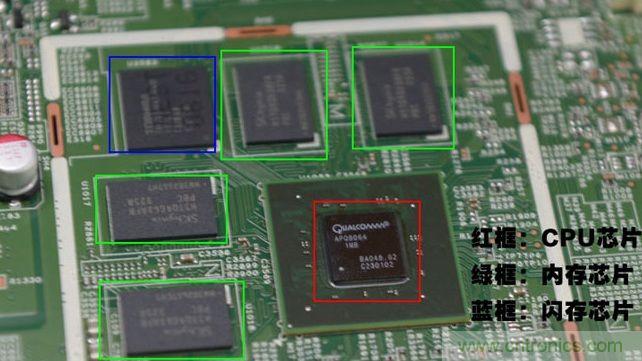

接下来就是小米电视的智能核心部分,我们可以看到采用的是高通APQ8064 1.7GHz四核处理器,这也与之前小米2手机是相同的处理芯片,同时还采用了SK海力士的内存芯片与东芝的闪存芯片。

小米电视震撼拆解:内部芯片电路设计构造曝光

除了智能处理芯片外,小米电视还有专门的FRC芯片,可以自动调节因信号等各种原因造成的图像滞后,改善拖影现象。

小米电视震撼拆解:内部芯片电路设计构造曝光

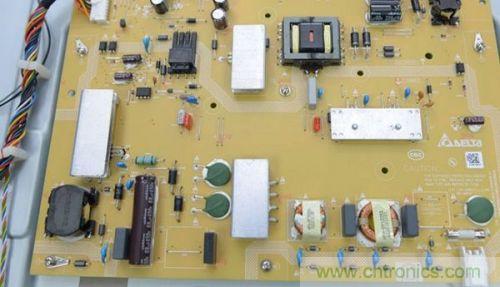

下面就是小米电视的电源板部分,采用黄色大板设计,上面分散式排列了各种元器件,做工精良。

小米电视震撼拆解:内部芯片电路设计构造曝光

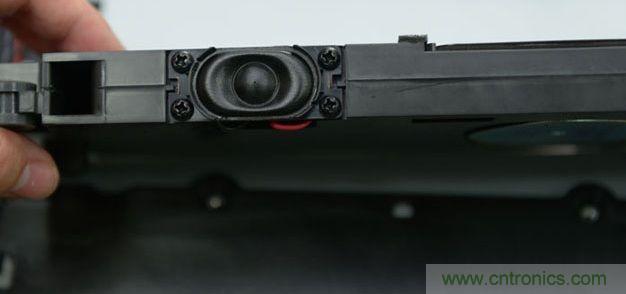

小米电视下方内置左右两个独立分体式音腔,支持正版DTS 2.0和Dolby双解码。

小米电视震撼拆解:内部芯片电路设计构造曝光

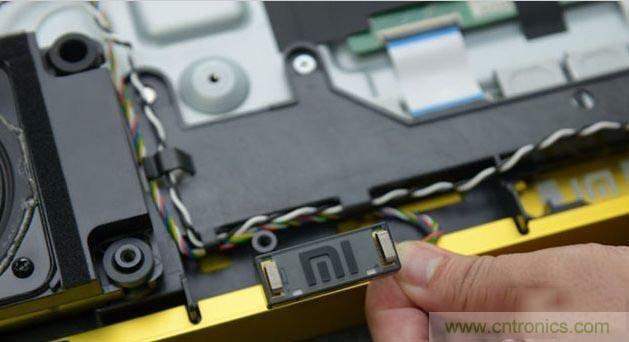

这是小米电视正下方的触控式开关的内部设计,开机状态下带有呼吸灯效果。我们看到连这部分也是经过精心设计的,其中内置LED灯以及触控感应系统。

小米电视震撼拆解:内部芯片电路设计构造曝光

在左下边角部分还内置红外接收器与实体的电源按键。

小米电视震撼拆解:内部芯片电路设计构造曝光

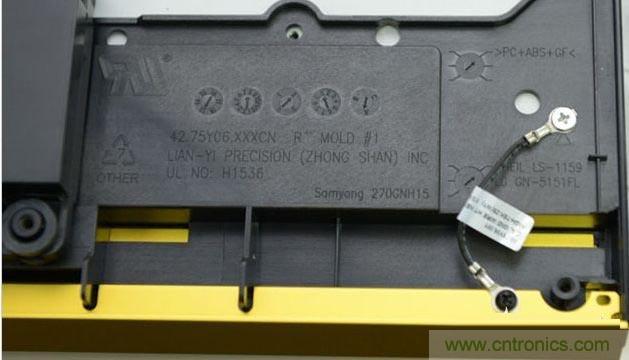

电视的右下角还有相关的产品信息,可以看到部分模具产自中山市。

小米电视震撼拆解:内部芯片电路设计构造曝光

接下来我们来看看电路板背部什么样,首先拆下电路板上的几个螺丝,然后拔掉连接电路板的相关排线。

这就是小米电视电路板的背面,对于电路板走线比较了解的朋友可以看看。

小米电视震撼拆解:内部芯片电路设计构造曝光
