【导读】在500kW伺服电机的轰鸣声中，±0.01%的转矩控制精度要求电流检测误差小于2μV——这正是仪表放大器的战场。面对工业现场＞100V的共模干扰和10g的机械振动，这类具备≥140dB共模抑制比（CMRR） 的器件，正以nV/√Hz级噪声性能，将应变片、热电偶等传感器的微弱信号转化为可靠控制指令，成为智能工厂不可或缺的信号炼金师。
引言：精密控制的基石
在500kW伺服电机的轰鸣声中，±0.01%的转矩控制精度要求电流检测误差小于2μV——这正是仪表放大器的战场。面对工业现场＞100V的共模干扰和10g的机械振动，这类具备≥140dB共模抑制比（CMRR） 的器件，正以nV/√Hz级噪声性能，将应变片、热电偶等传感器的微弱信号转化为可靠控制指令，成为智能工厂不可或缺的信号炼金师。
第一章：工业信号链的炼狱挑战
1.1 四大工业干扰源
●干扰类型 典型强度 影响场景
●共模电压 100V（电机启停） 变频器输出电流检测
●电磁干扰 30V/m（电弧焊） 机器人伺服控制
●热电势 40μV/℃ 高温窑炉温度监测
●机械振动 10g RMS 移动AGV电流采集
●致命案例：某汽车焊装线因2%的电流检测偏差，导致机械臂定位误差累积达1.7mm
1.2 工业级仪表放大器军规
●CMRR≥120dB @60Hz：抵抗变频器产生的100V共模冲击
●输入范围±30V：耐受电机反电动势尖峰
●-40℃~125℃温漂＜1μV/℃ ：保证炼钢高炉测温稳定性
●50kV/μs瞬态抑制：对抗继电器触点火花干扰
第二章：三大工业战场突破
2.1 电机控制：微伏级转矩掌控
●核心器件：ADI AD8421（CMRR=140dB）
●技术突破：
▶️ 0.5μV/℃失调温漂实现全气候精度
▶️ 3μs响应速度匹配20kHz PWM频率
●经济效益：使伺服电机能效提升1.2%（年产10万台省电360万度）
2.2 工业传感网：从mV到标准信号
●压力变送器：
▶️ 桥式传感器0-10mV放大至4-20mA（INA818实现0.005%非线性度）
▶️ 抗100bar过压冲击（内置TVS+电磁隔离）
●热电偶采集：
▶️ ADI AD8429消除380μV冷端补偿误差
▶️ 使连铸机温度控制精度达±0.8℃
2.3 预测性维护：振动信号捕捉
●器件配置：TI INA188（0.1Hz-10kHz带宽）
●特征提取：
▶️ 捕捉0.01g的轴承早期故障振动（信噪比＞80dB）
▶️ 振动频谱分析误判率下降67%

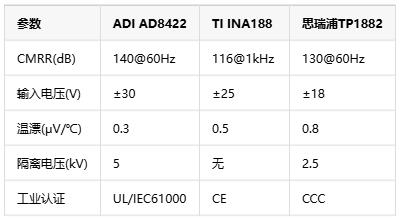

第三章：工业级器件性能对决
国产突破：3PEAK TP1882已批量用于光伏逆变器电流采样
第四章：智能工厂演进路线
4.1 新一代技术要求
●多协议兼容：同时处理IO-Link、Profinet数字信号
●智能诊断：内置FFT分析振动频谱特征
●无线传输：支持Bluetooth 5.0的低功耗方案
4.2 未来工厂场景
●数字孪生系统：0.01%精度的物理映射
●微电网管理：±0.5%电流精度保障能源调度
●协作机器人：μV级力矩感知实现人机共融
结语：精度重构生产力
当工业4.0进入微伏决胜时代，仪表放大器已超越单纯的信号调理功能，进化为工业物联网的感知器官。从炼钢厂1500℃高温下的热电偶毫伏信号，到半导体晶圆搬运机器人0.1μm定位所需的电流反馈，这些深藏于控制柜中的微小芯片，正在用140dB的共模抑制比和0.01μV的稳定性，书写着智能制造的新精度法则。
