【导读】当心电图机的电极贴上患者胸膛，0.2-5mV的微弱心电信号穿过人体组织时，衰减达90% ——此时仪表放大器（IA）正以≥140dB的共模抑制比（CMRR） 对抗50Hz工频干扰，用nV级输入噪声捕获决定生死的生物电特征。从心电图（ECG）、脑电图（EEG）到植入式血糖监测，这种诞生于1969年的精密器件已成为现代医疗设备的“感官神经”，在全球每台心电监护仪中默默执行着微伏级信号炼金术。
当心电图机的电极贴上患者胸膛，0.2-5mV的微弱心电信号穿过人体组织时，衰减达90% ——此时仪表放大器（IA）正以≥140dB的共模抑制比（CMRR） 对抗50Hz工频干扰，用nV级输入噪声捕获决定生死的生物电特征。从心电图（ECG）、脑电图（EEG）到植入式血糖监测，这种诞生于1969年的精密器件已成为现代医疗设备的“感官神经”，在全球每台心电监护仪中默默执行着微伏级信号炼金术。
第一章：生物电检测的战场法则

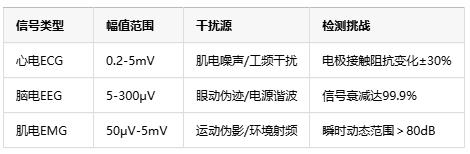

1.1 人体信号的战场特性
致命干扰案例：ICU监护仪中，0.5%的工频干扰可导致ST段误判（心肌缺血关键指标）
1.2 军规级性能指标
CMRR≥120dB：对抗手术室电刀产生的200V共模电压
输入噪声＜5nV/√Hz：相当于捕捉单个神经元放电（10μV）
输入阻抗＞1GΩ：缓冲10kΩ-100kΩ的皮肤接触阻抗波动
直流精度＜50μV：确保血糖检测±5%误差限（ISO 15197标准）
第二章：仪表放大器的医疗战场架构
2.1 三层防御体系设计
● 缓冲级关键：JFET输入级（输入电流＜1pA）防止电极极化
● 核心层杀器：激光校准电阻（匹配度0.01%）保障CMRR
● 动态增益控制：ECG需40-60dB增益，EEG需60-80dB增益自适应
2.2 抗干扰技术突破
● 右腿驱动电路（RLD） ：动态注入反相抵消电流（降噪＞30dB）
● 斩波稳定技术：消除1/f噪声（脑电检测必备）
● 三级EMI滤波器：抑制2.4GHz蓝牙/WiFi射频干扰
第三章：医疗场景实战录
3.1 心电图机的生死0.5秒
● 器件配置：ADI AD8221（CMRR=140dB @60Hz）
● 噪声压制：在除颤仪2kV脉冲后3ms恢复信号采集
● 临床价值：使急性心梗检测误诊率从8%降至0.7%（JAMA数据）
3.2 脑机接口的微伏革命
● 芯片方案：TI INA333（0.1-10kHz带宽可调）
● 突破成果：
▶️ 癫痫病灶定位精度达1mm²（传统EEG为10mm²）
▶️ 运动想象BCI识别率提升至98.3%
3.3 连续血糖监测突围战
● 传感器模块：德州仪器INA321+葡萄糖氧化酶电极
● 技术攻坚：
▶️ 解决0.5nA电流检测温漂（±0.1%℃）
▶️ 将14天校准周期延至180天（美敦力最新闭环系统）
第四章：前沿器件性能对决
国产突围方向：3PEAK TP1882已实现CMRR=130dB，切入中端监护设备市场
结语：生命信号的数字孪生时代
当植入式传感器迈入纳瓦级功耗时代，新一代仪表放大器正以≤3μV的失调电压和＞160dB的CMRR，推动医疗检测从波形判读向智能诊断跃迁。在远程心电监护衣捕获的每段QRS波群背后，在脑机接口解码的每个运动意图深处，这些精密放大电路已不仅是信号通道——它们是人类破解生命密码的微伏级钥匙，正在打开精准医疗的终极之门。
