【导读】电压放大器是连接物理世界与数字系统的关键桥梁，其核心功能是将微弱电信号（如μV级传感器输出）放大至可驱动后续电路的伏特级水平。根据市场研究，2025年全球电压放大器市场规模预计突破180亿美元，其在医疗、通信、工业自动化等领域的应用需求持续增长。然而，信号源特性、环境噪声与性能要求的多维差异，使得选型成为技术决策的关键难点。本文将围绕应用场景的核心差异，解析选型逻辑与技术参数匹配方案，为工程师提供系统性指南。
电压放大器是连接物理世界与数字系统的关键桥梁，其核心功能是将微弱电信号（如μV级传感器输出）放大至可驱动后续电路的伏特级水平。根据市场研究，2025年全球电压放大器市场规模预计突破180亿美元，其在医疗、通信、工业自动化等领域的应用需求持续增长。然而，信号源特性、环境噪声与性能要求的多维差异，使得选型成为技术决策的关键难点。本文将围绕应用场景的核心差异，解析选型逻辑与技术参数匹配方案，为工程师提供系统性指南。
一、选型核心参数：基于场景需求的关键指标平衡
1. 增益与带宽的动态平衡
增益（放大倍数）与带宽是电压放大器的核心参数，二者的关系需根据信号类型与频率响应权衡：
●低频信号场景（如温度传感器）：优先高增益（10³~10⁴倍），带宽需求低（<10 kHz），可选择运算放大器（如AD620）或仪表放大器；
●高频场景（射频通信/5G基站）：降低增益（10~100倍），提升带宽至GHz级，推荐GaN工艺器件（如ADI ADL8105，支持6 GHz频段）。
案例：在车载音频系统中，TI的OPA1612运放通过增益=50、带宽=20 MHz的配置，实现高保真音质与低失真（THD<0.0001%）。
2. 输入/输出阻抗匹配与噪声抑制
●高输入阻抗（>1 MΩ）：适配微弱信号源（如心电传感器），减少信号损耗，推荐JFET输入级放大器（如TI OPA627，输入阻抗>1 TΩ）；
●低输出阻抗（<100 Ω）：驱动功率负载（如扬声器），提升能量传输效率，需选择射极跟随器拓扑（如TDA2030，输出电流>3.5 A）；
●噪声抑制：医疗场景需噪声<1 nV/√Hz，工业场景则关注共模抑制比（CMRR>120 dB）。
典型误区：盲目追求参数极限，忽视阻抗匹配，导致信号反射与失真（如超声波设备因阻抗失配出现谐波干扰）。
二、典型场景选型策略：从需求到器件适配
场景1：医疗设备（如心电监护仪）
●核心需求：μV级信号分辨率、电磁干扰（EMI）抑制、隔离安全（5 kV以上）；
●技术方案：
●前端采用AD8221仪表放大器（CMRR=140 dB，增益误差<0.01%）；
●级联隔离放大器（如ADuM3190），阻断漏电流风险；
●电源退耦设计，抑制50 Hz工频干扰。
场景2：工业自动化（如PLC控制系统）
●核心需求：耐高温（-40℃~125℃）、抗振动、多通道同步采集；
●技术方案：
●选用工业级运放（如Infineon TLE2141，AEC-Q100认证）；
●集成模块化方案（如ADI ADAS3022，16位ADC+可编程增益放大器）简化设计；
●电源稳压器预留20%~30%余量，应对电压波动（参考浙江三科工业级稳压器设计）。
场景3：新能源汽车（如BMS电池管理）
●核心需求：宽输入电压（12V~800V）、耐瞬态冲击、低功耗（<5 mW动态功耗）；
●技术方案：
●高压驱动器AD3552R支持±15V输入范围，瞬态响应时间<15 ns；
●车规级运放AWS79062SPR-Q1（带宽=20 MHz，轨到轨输出）适配CAN总线信号调理；
●隔离电源芯片LT3999实现高边电流检测。
场景4：科研仪器（如示波器前端）
●核心需求：宽带宽（>100 MHz）、高分辨率（24位ADC）、低相位噪声（<-150 dBc/Hz）；
●技术方案：
●高速运放AD8000（带宽=1.5 GHz，压摆率=4100 V/μs）提升信号采集速度；
●24位Σ-Δ ADC配合精密电阻网络（如Panasonic ERA-V33，温漂<15 ppm/℃）确保测量精度。
三、技术博弈与供应链策略

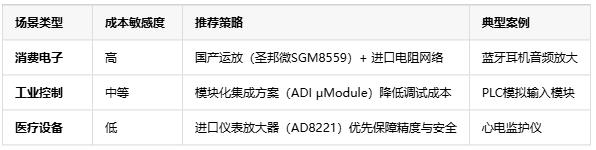

1. 性能与成本的平衡
2. 供应链风险应对
●交期管理：车规级芯片（如Infineon ISO6741）国际交期>20周，需提前备货或国产替代（思瑞浦TPA628交期≤8周）；
●多源认证：工业场景建立双供应商机制（如ADI与TI交叉认证），规避断供风险。
结语：技术趋势与产业未来
电压放大器技术正经历以下变革：
1. 高频化与高密度集成：GaN/SiC材料推动带宽向毫米波延伸（>30 GHz），3D封装将尺寸压缩至5×5 mm；
2. 智能化补偿：AI算法（如LSTM网络）动态调整增益与温漂，精度提升50%；
3. 国产替代加速：2025年国产高性能运放市占率预计提升至35%，价格较进口低40%。
无论是医疗设备的精准探测，还是新能源车的安全驱动，电压放大器的场景适配能力正成为企业竞争力的分水岭。唯有深入理解信号链特性，掌握参数平衡与供应链协同策略，方能在技术迭代与市场洗牌中占据先机。
