【导读】电压放大器是电子工程领域的核心器件，被形象称为“信号强化心脏”，其核心功能是将输入的微伏级微弱信号精确放大至可驱动后续电路或设备的伏特级电压水平。作为模拟信号处理的基石，它不仅解决了传感器、通信设备中的信号衰减问题，还在音频系统、医疗仪器等领域中扮演关键角色。据产业研究显示，2025年全球电压放大器市场规模将突破180亿美元，高频、低噪声与智能化设计成为技术突破焦点。
电压放大器是电子工程领域的核心器件，被形象称为“信号强化心脏”，其核心功能是将输入的微伏级微弱信号精确放大至可驱动后续电路或设备的伏特级电压水平。作为模拟信号处理的基石，它不仅解决了传感器、通信设备中的信号衰减问题，还在音频系统、医疗仪器等领域中扮演关键角色。据产业研究显示，2025年全球电压放大器市场规模将突破180亿美元，高频、低噪声与智能化设计成为技术突破焦点。
一、技术原理与核心架构
电压放大器通过电子元件的线性放大特性实现电压增益，核心机制围绕晶体管或运算放大器构建。其工作原理可分为三阶段：
● 信号输入：输入级通过耦合电容（阻容或直接）传递信号，高输入阻抗（>1 MΩ）减少信号源负载效应；
● 信号放大：核心放大元件（如BJT、MOSFET或集成运放）在负反馈机制下工作，增益公式 Av=Vout/VinA v=Vout/Vin 决定放大倍数，典型增益范围10-1000倍（或20-60 dB）；
● 信号输出：输出级通过低阻抗驱动负载（如扬声器或执行器），并通过电源退耦电路抑制高频噪声。
关键技术突破：
● 低噪声设计：JFET输入级（如TI OPA627）可将输入噪声压至0.89 μVpp，适用于医疗设备中的生物电信号处理；
● 高频响应优化：GaN/SiC工艺器件（如ADI ADL8105）支持DC-6 GHz频段，满足5G通信需求。

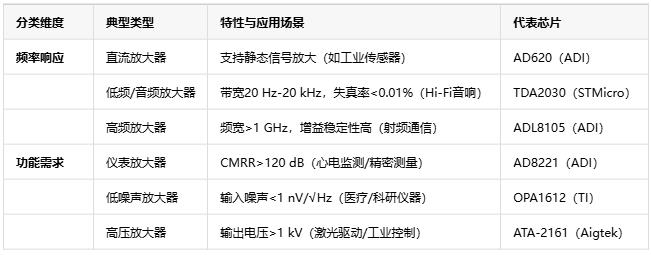

二、核心分类与技术特性
根据应用场景与功能差异，电压放大器可分为六大类：
数据来源：Aigtek技术文档与非网实测数据
三、核心应用场景与技术选型
1. 通信系统
● 射频前端信号放大：5G基站采用ADL8105实现6 GHz以下频段的高增益（>30 dB）、低驻波比（<1.5:1）信号放大；
● 高频抗干扰：采用差分放大器（如AD8352）抑制共模噪声，提升信号信噪比。
2. 医疗设备
● 心电信号处理：AD8221仪表放大器可实现μV级心电信号的放大，CMRR达140 dB；
● 安全隔离设计：ADuM3190隔离放大器提供5 kV电压隔离，降低漏电流风险。
3. 工业控制
● 多传感器信号调理：ADI ADAS3022集成16位ADC与可编程增益放大器（PGA），支持-40℃~125℃工作环境；
● 高压驱动：AD3552R驱动800V主驱逆变器，响应时间<15 ns。
4. 音频设备
● Hi-Fi音质保障：TI OPA1612的THD（总谐波失真）<0.00003%，动态范围>120 dB，适配高端音响系统。
四、选型策略与技术博弈
在复杂应用中，选型需平衡性能、成本与供货稳定性：
1. 核心参数对比
● 增益精度：国产圣邦微SGM8559线性度±2 LSB，价格比进口芯片低40%；
● 带宽适配性：汽车电子需覆盖CAN总线信号的1 MHz高频段（如Infineon TLE2141）；
2. 供应链风险管理
● 国际大厂交期普遍>20周（如ADI AD620），国产替代方案（如思瑞浦TPA628）可将周期压缩至8周；
● 成本优化建议：低端场景采用风华高科RC系列电阻（价格<$0.5）搭配进口ADC。

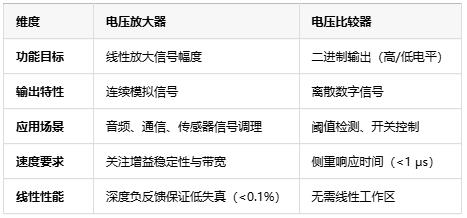

五、与电压比较器的核心差异
电压放大器与电压比较器常被混淆，但二者存在本质区别：
数据来源：电子发烧友
结语：技术趋势与产业展望
电压放大器正经历三大技术跃迁：
高频化与集成化：GaN/SiC器件推动频率覆盖向毫米波延伸（>30 GHz），3D封装技术将尺寸压缩至5×5 mm；
智能化升级：AI驱动的动态温漂补偿算法（如LSTM网络）可将精度提升50%，降低外部校准依赖；
国产化突围：2025年国产芯片市占率预计从12%提升至35%，在高性能仪表放大器领域打破国际垄断。
在工业4.0与智能硬件的浪潮下，电压放大器的性能竞赛将重塑电子产业链格局。无论是高频通信的极致需求，还是医疗设备的精准测量，唯有掌握核心设计能力与供应链主动权，方能在千亿级市场中立于不败之地。
