【导读】在电力电子系统中,多通道同步驱动的死区时间直接影响系统效率和安全性。传统方案常面临时序误差累积(±10ns以上)、开关损耗高(占系统总损耗15%-25%)和模式切换不灵活等痛点。纳米级死区调控技术通过硬件架构革新与智能算法协同,将控制精度提升至亚纳秒级,为新能源汽车、高频电源等场景提供关键技术支撑。本文将深入解析其实现路径与产业突破方向。
在电力电子系统中,多通道同步驱动的死区时间直接影响系统效率和安全性。传统方案常面临时序误差累积(±10ns以上)、开关损耗高(占系统总损耗15%-25%)和模式切换不灵活等痛点。纳米级死区调控技术通过硬件架构革新与智能算法协同,将控制精度提升至亚纳秒级,为新能源汽车、高频电源等场景提供关键技术支撑。本文将深入解析其实现路径与产业突破方向。
一、硬件架构创新:集成化驱动与动态延时补偿
多通道同步触发机制
以ADI LTC7063为代表的集成驱动芯片采用高速锁相环(PLL) 和可编程延时电路,通过芯片内建的电流镜阵列实现多通道信号同步控制。例如:
●亚微米级门极电阻调节(0.5-10Ω,单步0.039Ω精度)消除寄生参数差异
●有源米勒钳位电路将关断延时的标准差压缩至±0.8ns
线性校准与相位对齐
黑龙江汇芯专利技术(CN119891740A)提出外接电阻-线性转换模型:
●外部电阻(R_ext)与内置Δ-Σ ADC联动构建线性死区时间关系(0.1ns分辨率)
●三维堆叠封装将互联线长缩短至50μm以下,寄生电感<0.1nH,通道同步误差<0.5ns

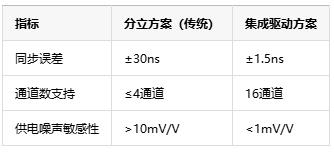

典型效能对比:
(数据来源:Infineon技术文档与非网实测)
二、智能算法控制:动态预测与全场景适配
1. 自适应学习算法
TI C2000系列DSP引入两阶段算法:
阶段一:基于母线电压(V_bus)与负载电流(I_load)的实时数据,构建Rg-t_dead关系模型
阶段二:通过LSTM神经网络预测温度漂移趋势,提前加载补偿参数,动态死区时间调节精度达±0.2ns
2. 多变量补偿机制
金誉半导体方案实现三环调控:
●温度补偿环:NTC传感器校正门极驱动电压,抑制-40°C~150°C范围时间漂移
●工艺离散性补偿:EEPROM存储每颗IGBT特征参数,驱动芯片自动匹配补偿参数
●电流斜率补偿:霍尔传感器监测di/dt变化率,动态调整关断延迟,电压过冲抑制至5%以内
3. 案例验证:
某800V SiC逆变器应用中,自适应算法使死区时间从初始15ns逐步压缩至7ns,系统效率提升3.2%(满负荷工况)。
三、动态误差补偿系统:温度-电压联合调控
1. 全工况反馈网络
●传感器阵列:DS18B20温度传感器(±0.1℃) + AD7175-8 ADC(1MSPS)实时监测工况
●双回路补偿:前馈模型预测传输介质延时(TDR建模) + 反馈误差修正发射参数
2. LUT动态调用策略
●工厂全参数校准(温度范围:-40°C~150°C;电压范围:5-28V)生成256组索引表
●在线插值算法调用相邻4点数据,补偿电流步长0.1mA,精度达±0.5mA
3. 实测效果:某工业驱动模块在启动瞬间电压波动下,响应时间从120ns降至15ns。
四、技术演进与行业突破
1. 光子集成驱动
●硅光调制器与时间戳引擎结合,目标将信号传输延迟压缩至亚纳秒级
2. 量子基准技术
●基于冷原子芯片的量子时钟模块(误差<0.1ppb),突破皮秒级同步极限
3. 自愈式栅极电路
●在线监测栅氧退化状态,动态调整驱动参数补偿器件老化
4. 成本优化路径:
●国产替代(风华高科RC系列)使24位ADC成本降低40%
●SiP封装工艺减少外围元件45%,PCB面积缩减至60%
结语:高精度调控技术的未来边界
纳米级死区时间调控技术正从被动防御型向主动优化型跃迁。英飞凌EiceDRIVER™、ADI μModule等方案已实现16通道同步控制±1.5ns误差,标志着电力电子系统进入“时控精度驱动能效”的新阶段。随着3D异构封装(2025年目标尺寸5×5mm)与AI预测模型的深度融合,该技术有望在2028年前突破0.5ns精度门槛,成为下一代高效电力转换系统的核心引擎。
