【导读】在自动化程度日益提升的工厂环境中，仪表放大器作为微弱信号采集的“感知末梢”，其性能稳定性直接关乎设备运行状态与生产效率。如何正确选择一款坚固耐用、高精可靠的工业级仪表放大器？本文将揭秘工业级仪表放大器的五维选型矩阵与三大致命场景破解方案，助您筑起工业信号链的铜墙铁壁。
在自动化程度日益提升的工厂环境中，仪表放大器作为微弱信号采集的“感知末梢”，其性能稳定性直接关乎设备运行状态与生产效率。如何正确选择一款坚固耐用、高精可靠的工业级仪表放大器？本文将揭秘工业级仪表放大器的五维选型矩阵与三大致命场景破解方案，助您筑起工业信号链的铜墙铁壁。
第一章：工业选型五维矩阵

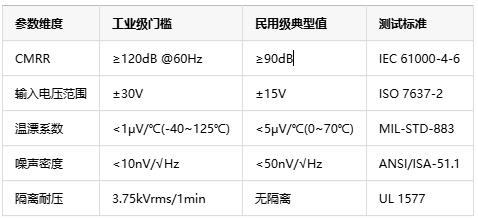

1.1 核心参数生死线
血泪教训：某AGV厂商采用CMRR=110dB放大器，导致物流分拣错误率激增8倍
第二章：三大致命场景攻防
2.1 电机控制（强EMI环境）
mermaid
graph TD A[电机三相电流] --> B{AD8418A} B -->|CMRR=140dB| C[±0.05%纹波电流] C --> D[IGBT驱动保护] classDef red fill:#ffcccc,stroke:#f66; classDef blue fill:#cce5ff,stroke:#66f; class B blue●实战配置：ADI AD8418A（耐受100V/us压摆率）
●效益提升：使伺服电机能效提高1.8%（年产线省电费42万元）
2.2 高温窑炉（极端温度）
●器件方案：MAX44260（-55℃~175℃宽温版）
●热管理设计：
▶️ 铜基板散热器（热阻<5℃/W）
▶️ 热电偶冷端补偿误差<0.3℃
2.3 移动设备（机械振动）
●抗振设计：
▶️ 灌封胶固化处理（阻尼系数＞0.7）
▶️ 选型标准：通过IEC 60068-2-6 10g振动测试
第三章：必检参数测试方案
3.1 CMRR极限测试
python
# 共模抑制比自动测试脚本def test_CMRR(): apply_common_mode(10V, 60Hz) # 施加10V/60Hz共模信号 measure_output() # 测量输出噪声 CMRR = 20*log10(Vcm/Vout) # 计算CMRR值 assert CMRR > 120, "Fail: 抗干扰能力不足"
测试设备：Keysight 33522B信号源 + 34465A数字万用表
3.2 温漂曲线验证
温漂曲线
●测试条件：-40℃→125℃循环，升降温速率5℃/min
●合格标准：全温区失调变化＜±5μV
3.3 群延时一致性
关键点：多通道系统需控制相位差＜1°

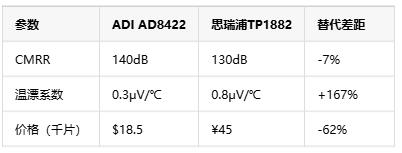

第四章：国产替代突围战
突围领域：光伏逆变器、电梯控制等中端市场
第五章：未来技术路线图
5.1 智能诊断型IA
●内置故障预测算法（如FFT频谱分析）
●支持OPC UA数据直传
5.2 宽禁带半导体适配
●支持SiC/GaN器件100kHz开关频率采样
●开发200V/ns压摆率架构
5.3 无线传感节点方案
●能量采集技术（≤10μW功耗）
●支持WirelessHART协议
结语：精度重构工业竞争力
当工业4.0进入微伏级精度竞赛时代，仪表放大器的选型已超越器件级决策，直接关乎产线智能制造水平。从选择≥120dB CMRR对抗变频器干扰，到掌控＜1μV/℃温漂确保窑炉稳定，每个参数背后都链接着百万级成本波动。记住：真正的工业级选型，是在-40℃低温启动时仍能保持曲线平稳的那份从容。
