自耦变压器技术全景:从基础原理到尖端应用的成本效益革命

发布时间:2025-08-06 00:00:00 责任编辑:lina

【导读】自耦变压器是一种初、次级无须绝缘的特种变压器,其核心特征在于仅有一个绕组,输出和输入共用一组线圈1。这种看似简单的结构差异,却带来了电力传输效率的革命性提升。与传统变压器通过原副边线圈电磁耦合传递能量不同,自耦变压器的原副边存在直接电的联系,其低压线圈本身就是高压线圈的一部分。


一个绕组的智慧,正在改变全球电力传输的效率和体积。


在电力传输的世界中,一个设计独特的变压器正悄然改变着能源转换的效率规则。与传统的双绕组变压器不同,自耦变压器通过共享部分绕组,在相同功率容量下,实现了材料消耗减少30%-40% 的技术突破。


这种结构上的创新不仅降低了制造成本,还显著提高了能源转换效率。从高压电网到高速铁路,从半导体制造到5G基站,自耦变压器凭借其独特优势,正成为现代电力系统中不可或缺的组件。


1 定义与工作原理


自耦变压器是一种初、次级无须绝缘的特种变压器,其核心特征在于仅有一个绕组,输出和输入共用一组线圈1。这种看似简单的结构差异,却带来了电力传输效率的革命性提升。与传统变压器通过原副边线圈电磁耦合传递能量不同,自耦变压器的原副边存在直接电的联系,其低压线圈本身就是高压线圈的一部分。


自耦变压器技术全景:从基础原理到尖端应用的成本效益革命


在电磁原理上,自耦变压器仍然遵循法拉第电磁感应定律。当交流电压施加在部分绕组(高压端)时,在铁芯中产生交变磁通,从而在绕组的另一部分(低压端)感应出电压。其电压变换关系遵循:


V₁/V₂ = N₁/N₂


其中V₁和V₂分别为输入和输出电压,N₁和N₂为对应的绕组匝数。电流变换关系则为I₂/I₁ = N₁/N₂,与常规变压器相同。但由于部分绕组共享,其电磁容量仅为额定容量的50%-70%610,这正是其材料节省的根本原因。


结构设计上,现代自耦变压器不断创新。以芯百特微电子的专利设计为例,其自耦变压器采用螺旋状布置的初级线圈和次级线圈,其中初级线圈宽度大于次级线圈,这种创新设计实现了在较小尺寸内做到全集成,为宽带射频功率放大器提供了高效解决方案3。对于大功率应用,如电气化铁路使用的自耦变压器,则采用了心柱加两个旁柱的铁芯结构,低压绕组绕设于旁柱上,自耦绕组绕设于心柱上,有效提升了低压绕组的抗短路能力6。


2 性能优势与技术突破


自耦变压器的核心优势在于其卓越的能效表现和显著的材料节省。根据实测数据,与同容量双绕组变压器相比,自耦变压器可减少铁损和铜损15%-25%,效率提升2%-5%。这些性能优势源于其独特的工作原理和持续创新的结构设计:


材料成本大幅降低:由于绕组容量降低,自耦变压器在硅钢片和铜线用量上比传统变压器减少30%-40%。特别是在变压比接近1的场合,经济性更为显著。以500kV电力变压器为例,采用自耦结构后铜材用量减少约35%,硅钢片减少约28%,直接材料成本降低30%以上。


体积与重量优化:材料用量的减少直接带来产品体积和重量的缩减。同容量下,自耦变压器体积比传统产品小20%-30%,重量轻15%-25%。这一特性不仅降低了运输难度和成本,还使得在空间受限场所(如城市变电站、电气化铁路沿线)的安装更为可行。


空载损耗突破性下降:节能型卷铁芯自耦变压器采用连续卷绕硅钢带技术,整个磁路无空气隙,磁阻小、损耗低。OD-RM-12600/55型号测试数据显示,其空载损耗比叠铁芯型号降低40%,负载损耗降低10%,噪音降低7-10dB。

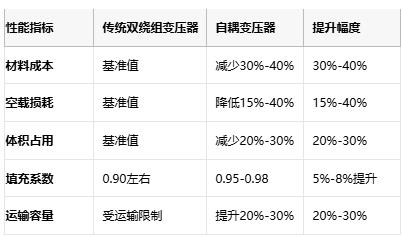

表:自耦变压器与传统变压器性能对比


自耦变压器技术全景:从基础原理到尖端应用的成本效益革命


现代技术创新进一步放大了自耦变压器的优势。在铁芯技术领域,卷铁芯结构的填充系数可达0.95-0.98,比叠积式铁芯高0.05-0.08,这意味着在相同截面积下,卷铁芯芯柱外接圆直径比叠积式铁芯小2%-3%,进一步减少线包导线的平均匝长,节省铜材约2%-3%。在高压应用领域,分箱布置技术通过将调压补偿变与主体变分离设计,使绝缘性能更高,主体变压器尺寸和重量减小,从而满足运输要求,使特高压、大容量变压器的运输成为可能。


3 多元应用场景


自耦变压器的独特优势使其在多个关键领域发挥着不可替代的作用:


3.1 电力传输骨干网


在高压输电领域,500kV自耦变压器已成为我国输变电工程的关键设备。天威保变研发的新一代500kV单相自耦变压器,通过创新铁心结构设计——在套装线圈的铁心旁柱采用半圆形截面,有效降低铁心重量和空载损耗。同时优化调压线圈结构,降低调压级间梯度,缩小无励磁开关尺寸,使油箱长度缩短16%,变压器油减少20%,油箱钢板用量减少11%。


这些技术创新带来了显著的经济效益:该技术在11项合同共42台产品中应用,节约原材料成本2585万元,创造产值3.56亿元4。在特高压直流工程如“哈密-郑州±800kV特高压直流工程”中,750kV有载调压自耦联络变压器成功解决了西北地区750kV输入换流变网测电压过高、绝缘结构复杂的技术难题。


3.2 电气化铁路供电系统


在电气化铁路AT供电系统中,自耦变压器是核心能耗设备,其性能直接影响整个系统的能效和经济性。山东省机械工业科学技术协会发布的T/SDMT0001—2022《电气化铁路高效节能自耦变压器》团体标准,明确规定其性能参数较TB/T2888空载损耗降低27%,负载损耗降低22%。


节能型卷铁芯自耦变压器如OD-RM-12600/55型号,已在我国侯马供电段南同蒲线辛置AT所投入运行,表现出低损耗、低噪音、强抗短路能力的综合优势。这种变压器采用圆筒式线圈设计,不仅绕线方式简单,换位点少,还具有优异的抗短路能力,远胜于具有多个换位点的螺旋式线圈。


3.3 半导体制造精密电源


半导体制造对电力质量的要求堪称极致。光刻机对电压波动的容忍度需控制在±0.5%以内,晶圆蚀刻机则要求谐波失真率(THD)低于3%7。针对北美电网208V与欧亚380V标准的差异,卓尔凡电力科技推出的ZFSG-208/380V三相隔离变压器(基于自耦原理)提供了精密解决方案。


该变压器采用0.23mm超薄硅钢片与全铜绕组,配合动态负载响应技术,可在毫秒级内补偿电压波动。其双屏蔽结构(初级与次级绕组间增设铜箔屏蔽层)将共模干扰抑制至4kV以下,并通过高导磁硅钢片与优化磁路设计,将THD控制在≤3%,优于行业平均水平50%7。在高芯科技武汉生产基地的应用实践中,该变压器将晶圆切割设备的故障率从18%显著降低至2.1%。


3.4 高频电力电子装置


在射频功率放大器和逆变器领域,自耦变压器正向高频化、小型化、集成化方向发展。芯百特微电子的专利技术展示了自耦变压器在射频功率放大器中的应用突破:其设计包括初级线圈(具有第一宽度)和次级线圈(具有第二宽度),初级线圈呈螺旋状布置,次级线圈沿初级线圈的一个边缘呈螺旋状布置。这种创新结构使产品在较小尺寸内实现全集成,尺寸缩小20%,同时保持优异的性能一致性。


在CCFL逆变器领域,全球市场主要由O2Micro、MPS、BITEC等厂商主导。其中O2Micro占据全球60%以上份额,尤其在笔记本电脑逆变器市场表现突出。技术路线分为固定工作频率(O2micro, Bitec, ROHM)和变频(Mps, Philips, Fairchild)两大阵营。随着大尺寸LCDTV面板的普及,逆变器方案开始转向LIPS(LCD集成电源系统),推动了高压侧驱动技术的发展。


4 成本与选型策略


4.1 成本构成与优化


自耦变压器的成本优势主要来自材料节省和效率提升两个维度。在材料成本方面,由于绕组共享,同容量下铜线用量比双绕组变压器减少25%-35%,硅钢片减少20%-30%。在运行成本方面,空载损耗降低15%-40%,负载损耗降低10%-22%,显著减少全生命周期电费支出。


●经济性分析:尽管卷铁芯自耦变压器一次性投资较高,但10年变电成本明显低于传统叠积式铁芯变压器。以12600kVA产品为例,虽然初始购置成本高出约15%,但因空载损耗降低40%,负载损耗降低10%,在10年使用周期内总成本可降低25%以上。


●容量选择策略:自耦变压器的额定容量与电磁容量存在固定对应关系。根据T/SDMT0001—2022标准,6300kVA额定容量对应3150kVA电磁容量;40000kVA额定容量对应20000kVA电磁容量。正确选择容量规格可避免“大马拉小车”的浪费现象,实现初始投资与运行损耗的最佳平衡。


4.2 元器件选型要则


自耦变压器设计中的元器件选型直接影响产品性能、可靠性和成本:


●铁芯材料:冷轧硅钢片仍是主流选择,厚度向0.23mm发展。节能型产品采用卷铁芯结构,填充系数达0.95-0.98,比叠积式铁芯高0.05-0.089。纳米晶、碳化硅(SiC)等新型材料在高频应用中可减少体积20%,但成本增加30%-50%7。

●绕组设计:高压绕组采用分段层式结构增强绝缘强度;低压绕组采用螺旋式提升载流能力。射频应用采用螺旋状布置的初级和次级线圈,初级宽度大于次级,实现小型化集成。

●绝缘系统:油浸式产品选用高稳定性烷基苯合成油;干式产品采用H级耐热树脂。绕组与拉螺杆间距严格遵循绝缘标准,如27.5kV套管爬距≥1200mm。


4.3 头部IC原厂对比分析


自耦变压器控制系统IC市场呈现国际巨头与国内新锐并存格局,不同厂商在技术路线、性能特点和成本定位上各具优势:

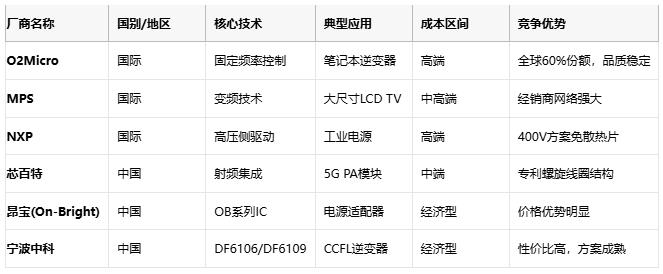

表:自耦变压器IC主要原厂对比


自耦变压器技术全景:从基础原理到尖端应用的成本效益革命


国际品牌如O2Micro占据全球CCFL逆变器IC市场60%以上份额,其固定频率控制方案在笔记本电脑市场占据主导地位2。MPS则凭借变频技术在大尺寸LCDTV领域取得突破,已成功进入Innolux等主流供应链2。NXP(原飞利浦半导体)的高压侧驱动方案可直接驱动高压MOSFET,无需额外散热片,在三星、LG、索尼等高端TV中应用。


国内厂商在性价比领域表现突出。芯百特微电子凭借专利技术“自耦变压器、输出级电路和宽带射频功率放大器”(CN222826194U),实现了产品在较小尺寸内全集成的目标3。昂宝电子(On-Bright)的OB系列IC以价格优势获得市场份额,特别在电源适配器领域表现出色2。宁波中科集成电路设计中心的DF6106、DF6109系列性能稳定,已实现量产应用。


选型策略需权衡技术需求与成本约束:高端工业场景优选NXP高压方案;消费电子可考虑MPS变频IC;成本敏感型项目则适合昂宝或宁波中科方案。同时应关注技术演进趋势:碳化硅(SiC) 器件可将体积缩小20%,开关频率提升至MHz级;数字孪生技术通过物联网实现状态实时监控,减少非计划停机。


5  结语


自耦变压器凭借其独特结构和高效特性,已成为现代电力系统中不可或缺的组成部分。从高压输电、电气化铁路到半导体制造和射频功率放大,其应用场景不断扩展,技术边界持续突破。国际品牌在高端IC市场保持技术领先,而国内企业在成本优化和应用创新上正快速追赶,特别是在卷铁芯结构、螺旋线圈设计等领域已形成自主技术突破。


随着碳化硅等宽禁带半导体材料的应用以及数字孪生技术的融合,未来自耦变压器将向更高频、更智能、更集成的方向演进,在能源效率提升和电力设备小型化进程中扮演更为关键的角色。
