在工业传感器网络与高精度仪器设计中，模数转换器（ADC）的性能直接决定系统测量精度。传统方案常因分立式架构导致信号链冗长——小信号需外接仪表放大器，传感器激励依赖独立恒流源，不仅引入额外噪声（典型值>3μV），更使多通道扩展成本飙升30%以上。ADI推出的AD7124-4/AD7124-8系列ADC，通过单芯片集成22位无噪声转换、可编程激励源及自诊断功能，为温度、压力等关键参数测量树立了新的集成度标杆。
一、突破性架构：三位一体的性能革新
AD7124的核心竞争力源于三大技术创新：
1. 超低噪声与动态范围
在全功率模式下，其有效分辨率达22位无噪声码（ENOB），输入参考噪声低至0.78μVrms（增益=128，10SPS），较分立方案噪声降低65%。即便在125μA低功耗模式下，仍保持20位有效精度，满足电池供电设备的长时监测需求。
2. 全集成信号链路
●可编程增益放大器（PGA）支持1~128倍动态调节，直接处理mV级小信号（如热电偶输出）
●6档激励电流（50μA~1mA）驱动RTD/压力传感器，消除外部恒流源设计负担
●内置±2.5ppm/℃基准电压源，温漂误差较外置方案降低40%
3. 智能诊断引擎
开路检测响应时间<100ms，结合寄存器映射式配置，可将系统故障排查效率提升50%。
二、应用场景重构：从复杂到极简
► RTD测温革命

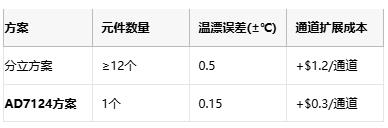

传统三线制PT100测量需3个运放+2路模拟开关（图1），而AD7124仅需单芯片实现（图2-4）。实测对比表明：
*数据来源：ADI应用笔记AN-2016*

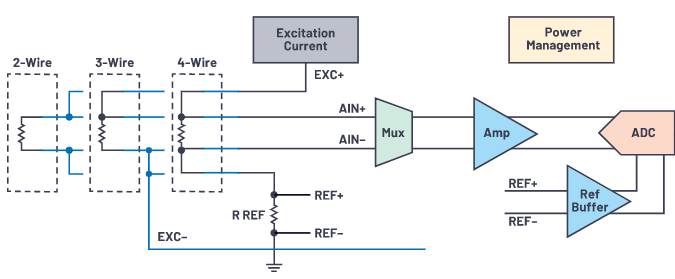

图1 典型RTD信号链

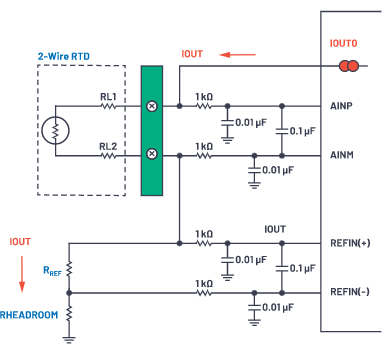

图2 2线RTD与AD7124的接法

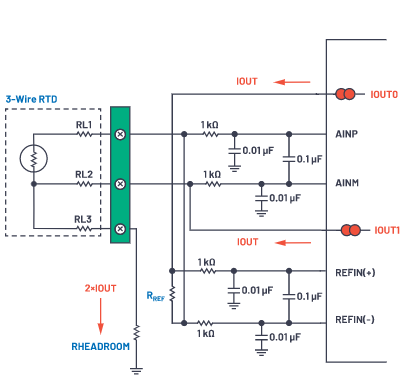

图3 3线RTD与AD7124的接法

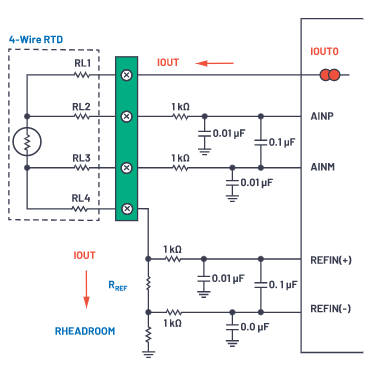

图4 4线RTD与AD7124的接法
► 压力传感系统优化
对于电压/电流激励型压力传感器（图5-6），AD7124通过以下设计简化电路：
●直接桥式传感器接口，省去外部仪表放大器
●片内50Hz/60Hz陷波滤波器，抑制工频干扰
●多通道独立配置（AD7124-8支持15路单端输入），实现多传感器同步采集
图5 电压激励的压力传感器
图6 电流激励的压力传感器
三、选型决策树：精准匹配应用需求
工程师需重点评估三个维度：
1. 通道规模
●≤7路单端信号：选用AD7124-4（4差分通道）
●8~15路单端信号：选择AD7124-8（8差分通道）

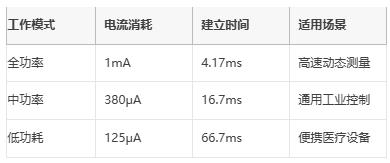

2. 能效平衡
3. 抗干扰策略
启用Sinc4滤波器+后置滤波（FS=25），可将50Hz噪声抑制比提升至120dB。
结语
AD7124通过“三低两高”特性（低噪声/低功耗/低复杂度+高集成/高灵活），解决了精密测量系统的根本矛盾。其价值不仅体现于元件数量减少70%，更在于将校准周期延长至5年（传统方案1-2年），显著降低全生命周期运维成本。随着工业4.0对分布式传感网络的需求增长，此类全集成ADC将成为智能工厂的底层硬件基石。
