【导读】音频变压器作为工作在20Hz-20kHz频率范围的关键电磁元件，承担着信号耦合、阻抗匹配与电气隔离的核心功能。其工作原理基于电磁感应定律，通过初级绕组将电信号转化为交变磁场，再由次级绕组重构为电信号。理想情况下应实现波形零失真传输，但实际应用中受磁芯非线性、漏感和分布电容等因素影响，需通过材料与结构创新优化频响特性。随着高保真音频设备与智能硬件普及，全球音频变压器市场年增长率达8.5%，其中亚太地区增速高达12%（中国占60%份额），驱动技术创新与成本竞争同步升级。
音频变压器作为工作在20Hz-20kHz频率范围的关键电磁元件，承担着信号耦合、阻抗匹配与电气隔离的核心功能。其工作原理基于电磁感应定律，通过初级绕组将电信号转化为交变磁场，再由次级绕组重构为电信号。理想情况下应实现波形零失真传输，但实际应用中受磁芯非线性、漏感和分布电容等因素影响，需通过材料与结构创新优化频响特性。随着高保真音频设备与智能硬件普及，全球音频变压器市场年增长率达8.5%，其中亚太地区增速高达12%（中国占60%份额），驱动技术创新与成本竞争同步升级。
性能优势的技术根源
电磁隔离与噪声抑制
音频变压器通过1500Vrms以上的电气隔离（如Tamura MET-60），有效阻断地环路噪声与电源干扰，在医疗设备中可降低90%以上的共模噪声。三层屏蔽结构（铜箔+高磁导率合金+铁氧体磁环）将辐射EMI抑制至60dB以上，解决了汽车音响系统因点火脉冲导致的“嗡嗡”声问题。
阻抗匹配精度控制
阻抗匹配误差需控制在±10%以内（驻波比VSWR<1.22），以防止信号反射失真。通过精确匝数比设计（如1：1或10K：10K）和低损耗无氧铜绕组，使600Ω麦克风输出与10kΩ前置放大器实现高效能量传输。高频段（>10kHz）采用并联电容补偿漏感，保障全频带传输效率＞87%。
谐波失真抑制
磁芯非线性是谐波失真的主因。采用坡莫合金磁芯（导磁率μ>50，000）比硅钢片磁通量高百倍，结合气隙设计将总谐波失真（THD）压缩至0.05%以下（如UMI Audio增强器）。国产波谟合金导磁率仅为进口材料的一半，导致500Hz以下三次谐波失真显著增加，听感上表现为中低频浑浊。
应用场景的技术差异化
消费电子：智能手机与便携音响选用SMD封装变压器（如TDK ALT系列），尺寸仅10.4×7.87mm，通过±1dB频响保障基础音质。
专业音频：录音棚调音台依赖坡莫合金变压器（如Jensen JT-11P-HPC），20Hz-40kHz±0.5dB频响与0.05% THD满足母带级需求。国产复刻版通过双线并绕工艺将售价降至进口1/3（88元 vs 300元），但低频失真仍差距明显。
医疗/工业：圣元EEIO-YP78W采用环形结构，漏磁减少40%，在-40℃环境稳定启动，IP67防护等级支持浸泡工况3。
高压广播：250W电子管扩音机使用CD型铁芯，双线包分段绕制将漏感压缩至19mH，保障80～10000Hz±1dB频响，耐受1250V屏极电压。
成本结构与选型要则
元器件成本解析
磁芯材料占比35%（坡莫合金较铁氧体贵3倍），绕组工艺占30%，绝缘处理占25%。消费级变压器单价10-40元（如Triad TY-145P），Hi-Fi级坡莫合金型号达200-500元，医疗定制款成本超千元。
选型决策矩阵
1. 频响需求：消费电子选±3dB（300Hz-100kHz），Hi-Fi设备需±0.5dB（20Hz-40kHz）
2. 隔离强度：工业设备选1500Vrms，医疗设备需2500V DC以上
3. 失真容忍度：语音传输容忍1% THD，高保真音响要求<0.1%
4. 温升预算：环形变压器温升ΔT<15K，EI型可达30K
国际与国内头部原厂全景对比

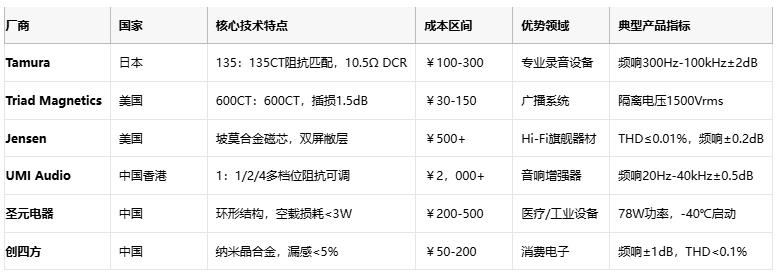

下表综合关键参数与市场定位，数据源自厂商规格书及分销商报价（2025年更新）：
国产替代突破点
国内厂商通过环形磁芯工艺（如创四方）将漏感降低30%，成本比国际同类低20%。但在高端领域仍存差距：进口坡莫合金变压器低频失真（100Hz）比国产低60%，导磁率高出一倍。UMI Audio通过动态负载补偿技术将三次谐波失真压缩至0.05%，接近Jensen水平。
创新趋势与结语
材料与集成化演进
●纳米晶合金磁芯：导磁率突破100，000，饱和磁通密度（Bsat）达1.35T，高频损耗降低40%
●压电变压器：替代传统电磁结构，厚度减少80%，适配TWS耳机
●模块化集成：将ADC与变压器共封（如ADI AD7124方案），减少寄生电容30%
音频变压器在电气隔离与音质保真间构建了不可替代的桥梁。国际品牌凭借坡莫合金材料与精密绕线工艺主导高端市场；中国厂商通过环形结构创新与成本控制抢占消费电子与工业领域。选型本质是频响、失真、成本的三角平衡——专业音频优先考量THD与频宽，消费电子聚焦尺寸与性价比。未来随着纳米晶合金国产化突破，中国制造有望在Hi-Fi领域实现技术逆袭。
