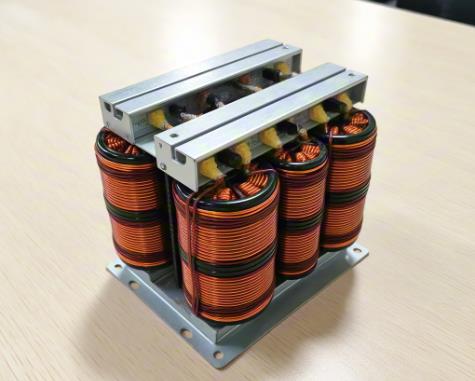

【导读】脉冲变压器作为电力电子系统中的核心隔离与信号传输元件，与普通交流变压器有着本质区别。它专为传输纳秒至微秒级非正弦脉冲而设计，在维持波形完整性的同时实现千伏级电气隔离，成为高可靠性系统的“信号守护者”。其技术演进从早期硅钢片磁芯发展到现代纳米晶/铁氧体材料，性能跨越推动着医疗、军工、通信等领域的革新。
脉冲变压器作为电力电子系统中的核心隔离与信号传输元件，与普通交流变压器有着本质区别。它专为传输纳秒至微秒级非正弦脉冲而设计，在维持波形完整性的同时实现千伏级电气隔离，成为高可靠性系统的“信号守护者”。其技术演进从早期硅钢片磁芯发展到现代纳米晶/铁氧体材料，性能跨越推动着医疗、军工、通信等领域的革新。
一、技术原理剖析
脉冲变压器工作原理基于电磁瞬态响应而非稳态传能。当阶跃电压输入初级绕组时，磁芯内磁场强度H急剧变化，诱导次级绕组产生高压脉冲。其性能核心取决于三大参数：
●电压时间积（Et值）：决定磁芯抗饱和能力，Et值越高，可传输脉冲能量越大（如Murata 1003C型Et值达400V·μs）
●漏感（Lk）与分布电容（Cstray）：共同影响脉冲上升时间tr，关系式为
，工业级产品需将tr控制在百纳秒内
●绝缘强度：层间采用聚酰亚胺或特氟龙材料，耐压从消费级的1.5kV（如TDK ALT4532）到工业级的4.5kV（Wurth 7490140123B）不等
为抑制磁饱和，先进设计采用纳米晶磁芯（Bsat=1.25T）结合气隙结构，相比传统硅钢片（Bsat≈1.0T）提升25%抗直流偏置能力。
二、性能优势：效率与密度的博弈
在重庆大学研发的Marx-脉冲变压器复合系统中，采用环形纳米晶磁芯与同轴绕组设计，实现94.6%能量效率及160ns上升沿，关键技术突破在于：
●磁芯损耗降低：纳米晶磁导率（μ=30，000）较铁氧体提升3倍，磁滞损耗下降40%
●热管理优化：表面贴装（SMD）器件通过铜散热片集成（如Wurth 749020022A），温升控制在ΔT<15K
●空间压缩：SMD封装尺寸较插件式减小50%以上，TDK ALT4532体积仅4.5×3.2×2.8mm，适用于微型网络模块
福建创四方的高耐压可控硅触发变压器则通过环形磁芯工艺革新，实现漏感降低30%，生产效率提升25%，成本较国际同类低20%。
三、多元应用场景解读
不同领域对脉冲变压器提出差异化需求：
●医疗电穿孔技术：需10kV/100ns脉冲，采用带绕式特斯拉变压器（如郑州大学方案），能量效率>64%
●工业电源：IGBT驱动要求2.5kV隔离，ET值200V·μs（如Murata 1016C），抗dv/dt能力>50V/ns
●网络通信：100BASE-TX接口依赖350μH电感（Wurth 7490140117C），插入损耗<1.5dB
●国防装备：FLTD气体开关触发器需100kV/6ns前沿，采用场路耦合设计法控制磁饱和误差<10%
特斯拉变压器在高重复频率应用中优势显著，郑州大学通过谐振放电优化将其工作频率提升至1kHz，突破传统MOSFET方案限制。
四、成本与选型策略
元器件成本构成中，磁芯材料占比约35%（纳米晶较铁氧体贵50%），绕组工艺占30%，绝缘处理占25%。选型需平衡参数与成本：
●消费电子：优选TDK、Murata SMD器件，单价￥10-40（10k采购量）910
●工业设备：Wurth中功率型号（749014系列）耐压4.5kV，单价￥60-909
●特种领域：定制化产品（如100kV变压器）成本达万元级，但可替代进口设备（价差3-5倍）48
五、原厂全景对比：国际巨头 vs 中国力量

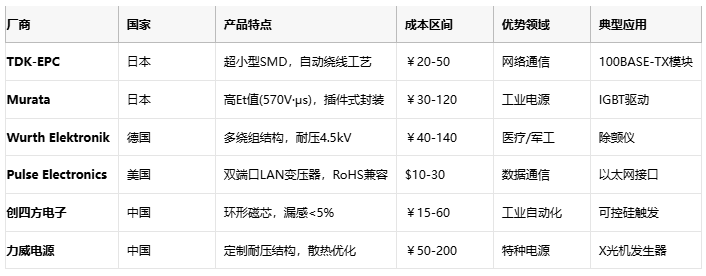

以下为全球主力厂商技术经济性对比：
国际品牌在高频参数一致性方面领先，如Murata的Et值公差控制在±5%；而中国厂商在定制化服务与成本控制上具备优势，创四方的环形变压器生产速度达350万只/年1。
六、设计挑战与创新趋势
当前痛点集中于磁饱和抑制与高频损耗的矛盾。中科院采用J-A磁滞模型场路耦合仿真，将脉冲前沿预测误差压缩至10%内8。未来演进聚焦：
●GaN驱动集成：将驱动IC与变压器共封，减少寄生参数（目标tr<50ns）
●低温共烧陶瓷（LTCC）：提升工作频率至MHz级，适配6G通信
●国产磁芯突破：非晶合金BSat值向1.35T迈进，成本降低30%
结语
脉冲变压器在高频与高压的平衡木上持续进化。国际品牌凭借材料与工艺优势占据高端市场，而中国厂商通过结构创新与敏捷制造实现差异化突围。选型本质是耐压、速度、成本的三角博弈——工业级应用优先考量ET值与绝缘电压，消费电子则聚焦尺寸与性价比。未来随着宽禁带半导体普及，脉冲变压器将向模块化、高频化、国产化三极演进。
