【导读】最近在做有关电磁兼容的测试，在实际测试中，发觉负载开关时系统会死机。而我们做的产品正常工作是不允许复机的，死机是更严重的问题，查找原因。

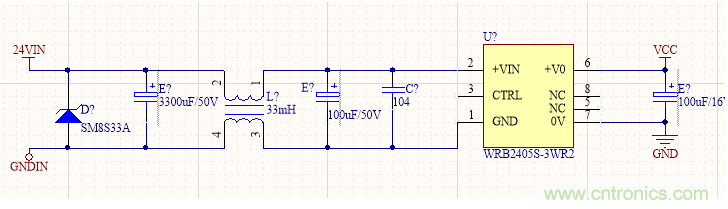

首先怀疑干扰是电源端传导过来的，系统电源进入会有一个大的TVS管，加一个3300UF电容，再经过共模电感，之后再通过DC/DC隔离。如下图所示：
系统的MCU应不会受到影响，负载电磁阀不停的开合时还是会死机，进入了死胡同，这条路应是不对。
更换线束再次测试，因为我们的系统是经过线束与外界连接。尝试只接电源与一个负载输出，让负载电磁阀开关时，系统不会死机。
再次还原现场，用原来的线束，还是会死机，基本可以排除是电源端耦合过来的干扰。
由于系统要外部下载，所以把下载线也引了出去。观察下载线的C2CK脚，在负载电磁阀开合时，最高有5-8V的交流干扰进来。
在C2CK引脚串电感，并一个小电容到地，再把负载电磁阀开关，系统不会死机，问题得到解决。
此次死机现象困扰了好长时间，有时真的感觉很无助。感觉工程师就是发现问题，解决问题，最害怕是问题不知出在哪里。
曾经做过一个工控板，因为AD采样引入的干扰而产生死机，最后割线，加电感得到解决。
最近做的其他的一个项目，也是因为AD采样的地太近，干扰引入MCU，造成系统死机。以前抄日本的工控板，不是很明白AD采样端加电感，电容并做π型滤波。现在回过头来想想。主要是抗干扰的问题。
