【导读】要降低的NB-IoT产品的功耗，需要在产品设计过程中选择低功耗的器件。电源是整个产品的动力，因此，选择效率高、性能符合产品功耗特性的DC/DC模块是非常重要的。
当然，在选择合适的DC/DC模块时，工程师首要的选择依据是产品手册。但手册上标称的都是典型指标。在与设计的电路相匹配时，可能会出现一些偏差，影响电路的特性。在这种情况下，工程师就希望有手段对DC/DC模块的性能进行一些参数的验证。
但要建立起验证环境绝对不是简单的事情。需要包括示波器、万用表、电子负载、直流源等诸多的测试设备，而且由于功率小，需要的精度比较高，有时甚至还需要软件控制。这足以让一名工程师感到崩溃！
如果你手中有N6705C+ N6781A, 再加上一个其它的模块，恭喜你， 你已经具备了验证小功率DC/DC模块的最便捷和有效的手段！
DC/DC的测试框图
在N6705C + N6781A，再加上一个模块，就全部搞定
大家肯定很熟悉DC/DC的测试方法框图。由于在N6705C中，有内置的高分辨率数字化仪、高精度电压表、电流表、带有功率的任意波形发生器、再利用一个直流模块Vin，N6781A充当负载模块，在14585A软件的控制下，即可构成了一套小功率DC/DC的高精度测试系统。而且无需编程，分分钟完成一系列的测试和评估！
让我们一起看看N6705实测某DC-DC模块从静态、空耗、开/关时间、负载效应、源效应、效率分布曲线以及纹波抑制比等参数测试的结果。

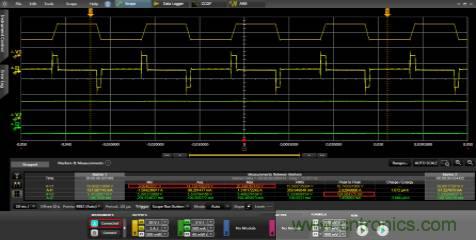

1 DC-DC静态输出性能
测试描述：输入12V正常工作电压，测试输出电压大小。

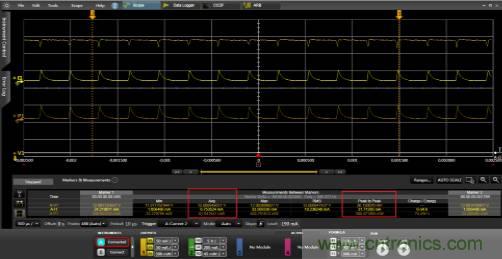

2 DC-DC 空耗
测试描述：输出端未连接任何负载的情况下，测试输入端的电压和功率。

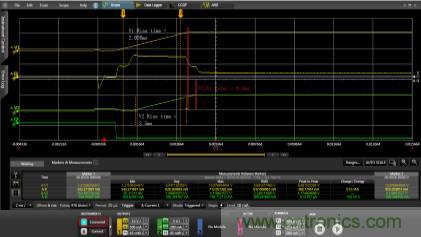

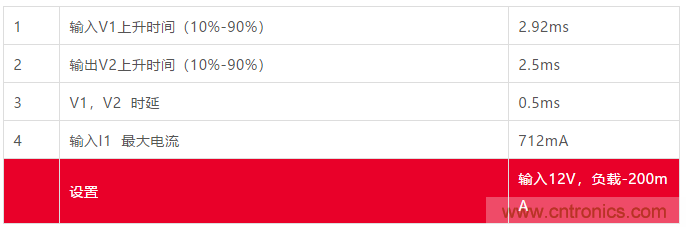

3 DC-DC 开机参数
测试描述：测试输入电压上电时的浪涌电流及输入，输出电压上升时间和时延。
4 DC-DC 关机参数
测试描述：测试关机时输入端浪涌电流及输入、输出电压下降时间和时延

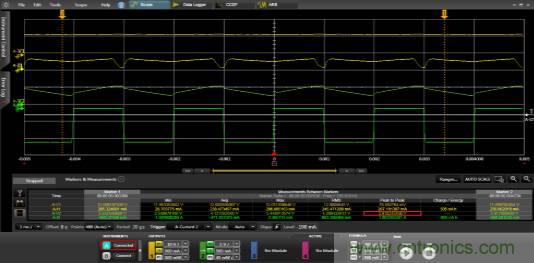

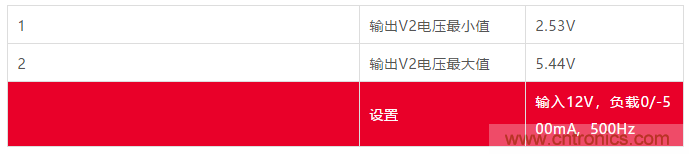

5 DC-DC 负载效应
测试描述：输出负载变化时，测试输出电压波动和稳定性。
6 DC-DC 源效应
测试描述：输入电压变化时，测试输出电压波动和稳定性。
7 DC-DC效率随输出功率分布曲线
测试描述：对输出功率进行调节，测试输出功率与输入功率比值，即效率随输出功率变化。在以下这张测试截图中， 我们看到有7条曲线： 输入的电压、电流和功率； 输出的电压、电流和功率， 以及最上面这条橘黄色的效率曲线。
8 DC-DC纹波及噪声抑制比
测试描述：在源端注入特定幅度频率的纹波噪声，同时在输出端测量纹波的幅度值，并计算纹波抑制比。
所以，N6705C不仅是低功耗的神器，它的大名是“直流电源分析仪”，用它来分析一个DC/DC二次电源，手到擒来 ！
