一文读懂MOS管GS并联电阻的作用

发布时间:2019-02-22 责任编辑:lina

【导读】在mos管的驱动电路里,某些场合下,会看到这个电阻,在某些场合中,又没有这个电阻.这个电阻的值比较常见的为5k,10k.但是这个电阻有什么用呢?

MOS管GS之间并联的电阻的真正作用!

在mos管的驱动电路里,某些场合下,会看到这个电阻,在某些场合中,又没有这个电阻.这个电阻的值比较常见的为5k,10k.但是这个电阻有什么用呢?


在分析这个问题之间,可以做一个简单的实验:

找一个mos管,让它的G悬空,然后在DS上加电压,结果是怎样?结果是在输入电压才几十V的时候,管子就烧掉了,因为管子导通了.

为什么mos管在没有加驱动信号(比如驱动芯片在没启动或者损坏的情况下芯片驱动脚为高阻态)的前提下会导通,那是因为管子的DG,GS之间分别有结电容,Cdg和Cgs.所以加在DS之间电压会通过Cdg给Cgs充电,这样G极的电压就会抬高直到mos管导通.

所以在驱动电路没有工作,而且没有放电回路的时候,mos管很容易被击穿.假如采用变压器驱动,变压器绕组可以起到放电作用,所以即使不加GS电阻,在驱动没有的情况下,管子也不会自己导通 。

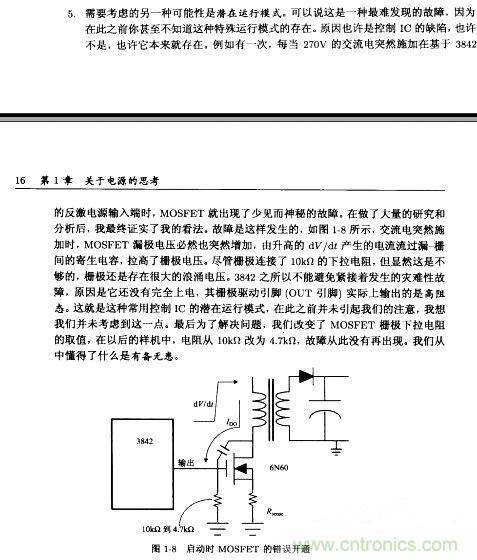

另外在《开关电源故障诊断与排除》一书中也提到了碰到的实际问题

一文读懂MOS管GS并联电阻的作用

总结

1.防静电损坏MOS(看到个理由是这么说的:由于结电容比较小根据公式U=Q/C,所以较小的Q也会导致较大的电压,导致mos管坏掉)

2.提供固定偏置,在前级电路开路时,这个较小的电阻可以保证MOS有效的关断(理由:G极开路,当电压加在DS端时候,会对Cgd充电,导致G极电压升高,不能有效关断)

3.下面还有就是对电阻大小的解释,如果太小了,驱动电流就会大,驱动功率增加;如果太大,MOS的关断时间会增大。
