触发器，学名双稳态多谐振荡器（Bistable Multivibrator），是一种应用在数字电路上具有记忆功能的循序逻辑组件，可记录二进位制数字信号“1”和“0”。触发器是构成时序逻辑电路以及各种复杂数字系统的基本逻辑单元。触发器的线路图由逻辑门组合而成，其结构均由SR锁存器派生而来（广义的触发器包括锁存器）。触发器可以处理输入、输出信号和时钟频率之间的相互影响。CMOS D触发器是主- 从结构形式的一种边沿触发器， CMOS T 型触发器、JK 触发器、计数单元、移位单元和各种时序电路都由其组成。TTL主从JK触发器抗干扰能力较差，而CMOS主从JK触发器抗干扰能力较好。



数字电路按照功能的不同可以分为两类：组合逻辑电路和时序逻辑电路。组合逻辑电路的特点是不具有记忆功能，它由门电路组成；时序电路的特点是具有记忆功能，触发器是它的记忆元件。按功能，触发器可以分为RS触发器、JK触发器、D触发器和T触发器。按触发方式可分为电位触发方式、主从触发方式及边沿触发方式。 



触发器是一种具有记忆功能的逻辑单元电路，它能储存一位二进制码。它具有以下特点：①有两个稳定状态“0”态和“1”态；②能根据输入信号将触发器置成“0”或“1”态；③输入信号消失后，被置成的“0”或“1”态能保存下来，即具有记忆功能。



CMOS触发器的结构与工作原理

CMOS D触发器足主-从结构形式的一种边沿触发器，CMOS T型触发器、JK触发器、计数单元、移位单元和各种时序电路都由其组成，因此仪以CMOS D触发器为例进行说明。

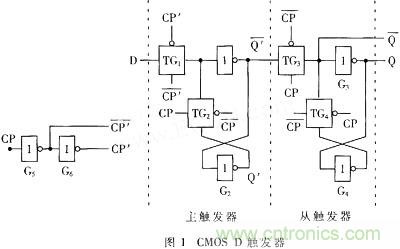

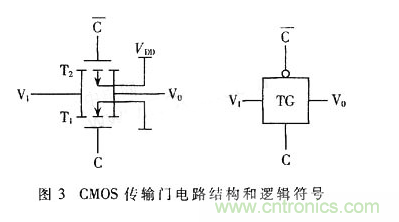

图1是用CMOS传输门和反相器构成的D触发器，反相器G1、G2和传输门TG1、TG2组成了主触发器，反相器G3、G4和传输门TG3、TG4组成了从触发器。TG1和TG3分别为主触发器和从触发器的输入控制门。反相器G5、G6对时钟输入信号CP进行反相及缓冲，其输出CP和CP′作为传输门的控制信号。根据CMOS传输门的工作原理和图中控制信号的极性标注可知，当传输门TG1、TG4导通时，TG2、TG3截止;反之，当TG1、TG4截止时，TG2、TG3导通。





当CP′=0，CP′=1时，TG1导通，TG2截止，D端输入信号送人主触发器中，使Q′=D，Q′=D，但这时主触发器尚未形成反馈连接，不能自行保持。Q′、Q′跟随D端的状态变化;同时，由于TG3截止，TG4导通，所以从触发器形成反馈连接，维持原状态不变，而且它与主触发器的联系被TG3切断。



当CP′的上升沿到达（即CP′跳变为1，CP′下降为0）时，TG1截止，TG2导通，切断了D信号的输入，由于G1的输入电容存储效应，G1输入端电压不会立即消失，于是Q′、Q′在TG1截止前的状态被保存下来;同时由于TG3导通、TG4截止，主触发器的状态通过TG3和G3送到了输出端，使Q=Q′=D（CP上升沿到达时D的状态），而Q=Q′=D。



在CP′=1，CP′=0期间，Q=Q′=D，Q=Q′=D的状态一直不会改变，直到CP′下降沿到达时（即CP′跳变为0，CP′跳变为1），TG2、TG3又截止，TG1、TG4又导通，主触发器又开始接收D端新数据，从触发器维持已转换后的状态。



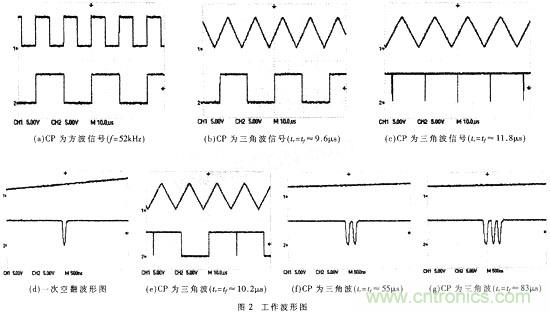

可见，这种触发器的动作特点是输出端的状态转换发生在CP′的上升沿，而且触发器所保持的状态仅仅取决于CP′上升沿到达时的输入状态。正因为触发器输出端状态的转换发生在CP′的上升沿（即CP的上升沿），所以这是一个CP上升沿触发的边沿触发器，CP上升沿为有效触发沿，或称CP上升沿为有效沿（下降沿为无效沿）。若将四个传输门的控制信号CP′和CP′极性都换成相反的状态，则CP下降沿为有效沿，而上升沿为无效沿。下面以CP上升沿为有效触发沿进行分析。
