【导读】在汽车电子系统复杂度激增的时代，传统文档驱动开发模式正面临信息孤岛、变更断层等严峻挑战。基于模型的系统工程（MBSE）通过构建贯穿需求、设计和验证的数字化模型链条，为中控锁等安全关键系统提供了全新开发范式。本文将深入解析MBSE如何以SysML架构建模为核心，重构汽车中控锁的功能安全开发路径。
一、系统安全工程革新：用MBSE重构需求金字塔
传统模式的三大痛点
信息孤岛困境
功能安全需求、设计文档、测试用例分散在Excel/Word等独立文件中，导致：
需求变更时设计文档同步延迟超48小时
FTA分析结论与软件实现出现8%偏差率
安全机制覆盖率难以量化验证
变更断层危机
客户需求→系统需求→软件设计的传递路径断裂：
车规变更影响范围需3人日手动分析
70%接口问题在试产阶段才暴露
工具链割裂之痛
需求管理DOORS与建模工具Rhapsody数据割裂，需手动维护追溯矩阵
MBSE的破局之道
▶ 统一模型中枢
SysML构建四维模型框架：
需求图：链接ASIL安全目标与技术需求

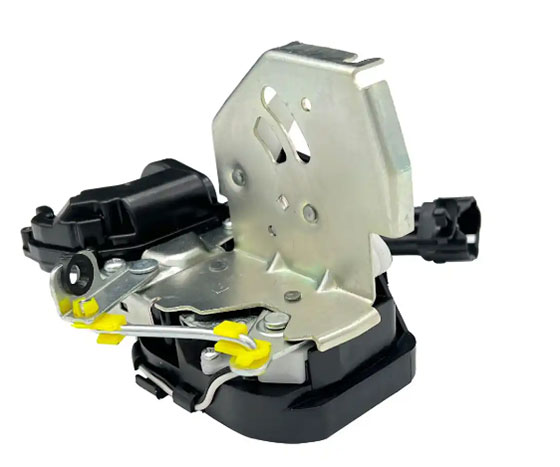

结构图：映射中控锁物理组件关系
状态机图：定义门锁状态迁移逻辑
时序图：验证故障响应时效
▶ 动态追溯网络
每个模型元素关联需求条目，形成双向追溯链
▶ 变更协同引擎
需求修改自动触发关联模型验证，影响分析效率提升90%
二、从模型到实现：区域控制器中控锁实战
安全架构的双重进化
系统级安全设计
目标分解
客户需求："时速＞5km/h自动落锁" → 衍生ASIL-B级安全目标FMEA-FTA联动
建立故障传播模型，识别单点故障模式12类技术需求转化
生成安全机制：
车速信号校验（双CAN总线冗余）
执行器电流监控（±10mA误差检测）
软件级安全架构
◉ SWC分层防护
应用层：车门状态决策模块
服务层：信号校验容错模块
驱动层：电机PWM安全控制
三、工具链新突破：Rhapsody构建追溯矩阵
数字线程闭环实践
模型驱动开发流
SysML模型→自动生成ARXML接口文件→导入Autosar工具链
优势：
消除手工定义SWC接口错误
接口变更冲突检测提速85%
三维追溯矩阵
| 追溯维度 | 实现方式 | 价值输出 |
|----------------|-----------------------|--------------------------|
| 纵向追溯 | 需求→模型元素双向链接 | 覆盖率达100% |
| 横向追溯 | FTA事件→安全需求追溯 | 消除安全机制缺口 |
| 时间轴追溯 | 版本对比自动生成差异报告 | 变更影响可视化 |协同开发革命
模型库统一管理接口，复用率提升60%
集成Git版本控制，变更记录可追溯至责任人
四、效能飞跃实证：MBSE的价值量化
某车企ZCU项目数据
| 指标项 | 传统模式 | MBSE模式 | 提升幅度 |
|---|---|---|---|
| 需求变更周期 | 72小时 | 4小时 | 94% |
| 接口问题暴露点 | 试产阶段 | 设计阶段 | 提前3个月 |
| 安全验证覆盖率 | 83% | 100% | 提升17% |
| 返工成本占比 | 22% | 6% | 降低73% |
行业级效能跃迁
开发周期压缩40%（行业平均30周→18周）
ASIL认证通过率提升35%
单车研发成本降低15万元
结语：汽车安全工程的范式迁移
MBSE不是简单的工具替代，而是以模型为纽带重构了安全基因的表达方式。当SysML架构建模成为需求落地的“翻译器”，当数字线程贯穿从安全目标到执行代码的每个环节，汽车中控锁的开发模式完成了从碎片文档到系统模型的进化跃迁——这正是智能汽车时代安全工程的新基准。
