功率场效应管(MOSFET)典型应用电路
1、电池反接保护电路

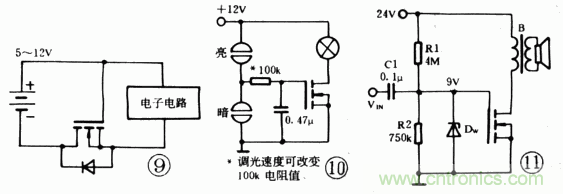

电池反接保护电路如图9所示。一般防止电池接反损坏电路采用串接二极管的方法，在电池接反时，PN结反接无电压降，但在正常工作时有0.6～0.7V的管压降。采用导通电阻低的增强型N沟道场效应管(MOSFET)具有极小的管压降(RDS(ON)×ID)，如Si9410DY的RDS(ON)约为0.04Ω，则在lA时约为0.04V。这时要注意在电池正确安装时，ID并非完全通过管内的二极管，而是在VGS≥5V时，N导电沟道畅通(它相当于一个极小的电阻)而大部分电流是从S流向D的(ID为负)。而当电池装反时，场效应管(MOSFET)不通，电路得以保护。
NMOS管接在电源的负极，栅极高电平导通。
PMOS管接在电源的正极，栅极低电平导通。
2、触摸调光电路
一种简单的触摸调光电路如图10。当手指触摸上触头时，电容经手指电阻及100k充电，VGS渐增大，灯渐亮;当触摸下触头时，电容经
100k及手指电阻放电，灯渐暗到灭。
3、甲类功率放大电路
由R1、R2建立VGS静态工作点(此时有一定的ID流过)。当音频信号经过C1耦合到栅极，使产生-△VGS，则产生较大的△ID，经输出变压器阻抗匹配，使4～8Ω喇叭输出较大的声功率。图ll中Dw为9V稳压二极管，是保护G、S极以免输入过高电压而击穿。从图中也可以看出，偏置电阻的数值较大，因为栅极输入阻抗极高，并且无栅流。
