【导读】今天小编就是要重点跟大家介绍下家装中的电路配置问题，以简单的12张图来分别介绍，下面大家可以非常直观的跟我一起来看看这12张概况图吧！
家装一般分硬装与软装，不管什么样的风格都是这两块组合成的。如果从施工方面来区分的话，包含水电、泥工、木工三个班组，水电工肯定是第一个到达“战场”的地方，一个家装好坏跟第一支“军队”肯定脱离不了关系，毕竟万丈高楼始于垒土，如果基础没打好，最好的外表也经不起时间的考验。
12张电路设计图，教你轻松搞定全屋配置

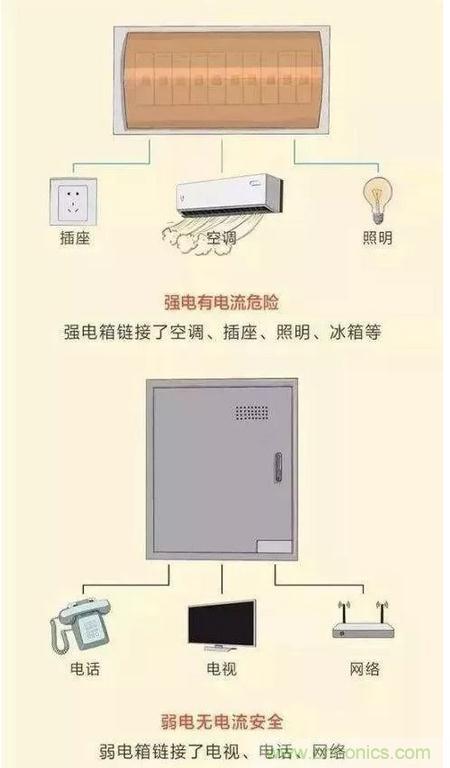

1.强弱电箱的安装
其中的强电是存在电流危险的，主要包括有空调、插座、照明、冰箱等；而弱电是没有电流安全的，涵盖了电视、电话、网络。

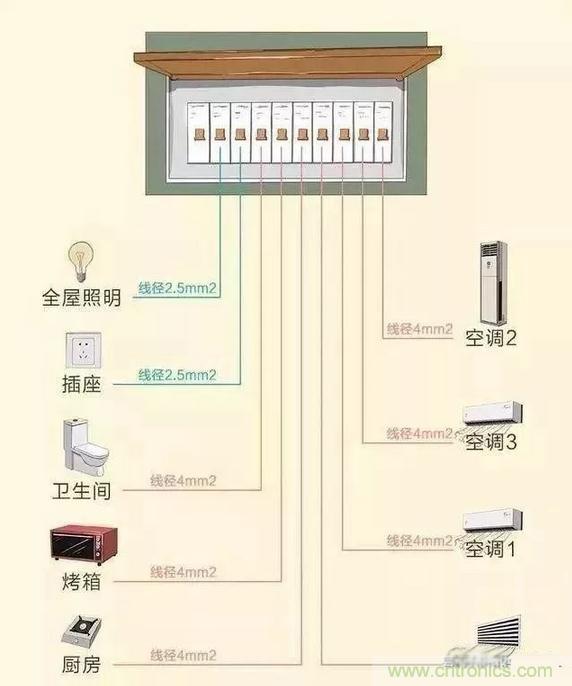

2.强电箱的线路布置
从上图可以对全家的线路布置一览无余

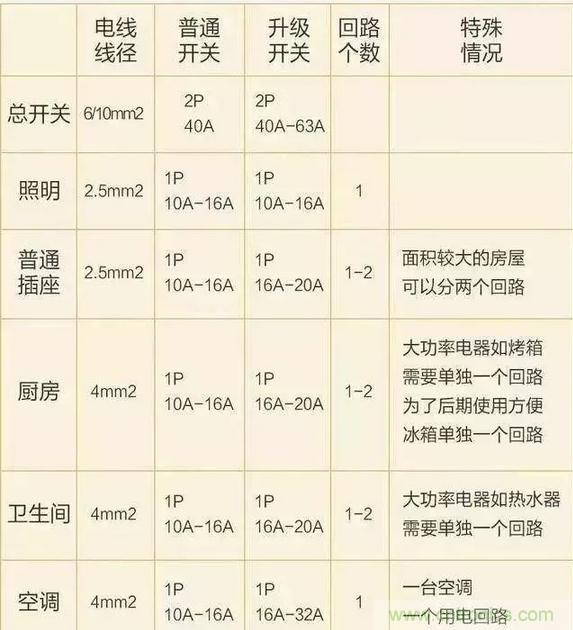

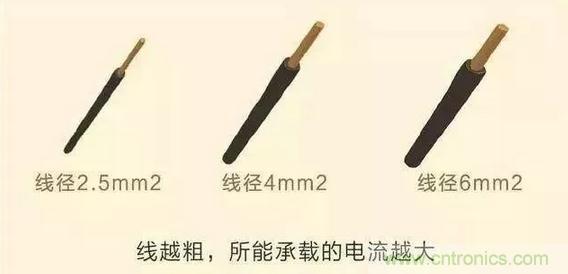

3.不同电线的规格
装修的时候不要误认为所有的电线都越粗越好，其实根据线路布置图我们就可以知道哪些地方的线路电线规格怎么样，当然线越粗，所能承受的电路也就越大。

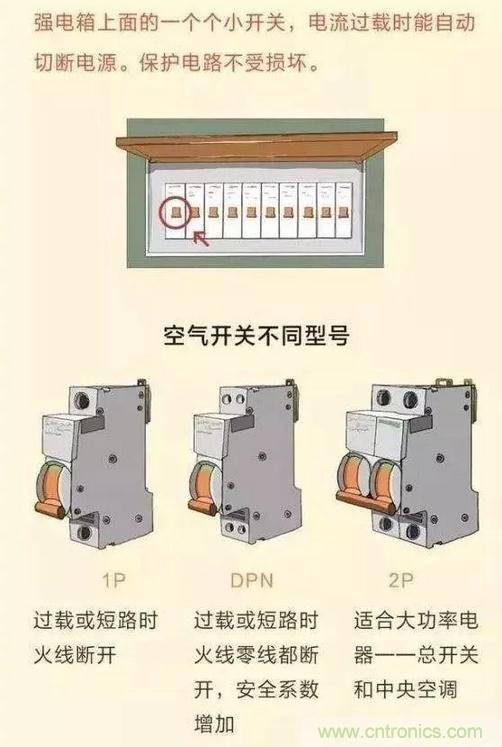

4.空气开关的作用
空气开关是用来保护全家电路的，当我们的电流过大的时候会引发开关自动切断电源。

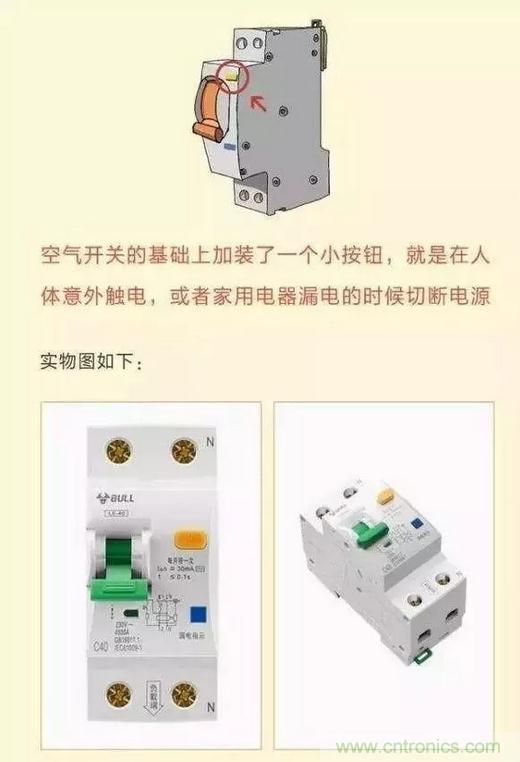

5.漏电断路器的作用
漏电断路器是在空气开关的基础上添加的一个小按钮，当发生意外漏电的时候，会引发开关自动切断电源。

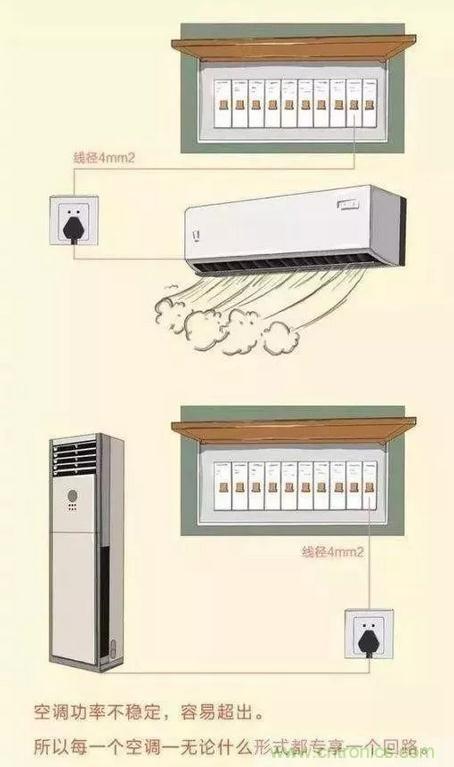

6.空调回路设计
家装中的空调一般都是单独的线路，因为空调功率经常不稳定，容易出现超载的可能，因此每个可调都配有一个回路。

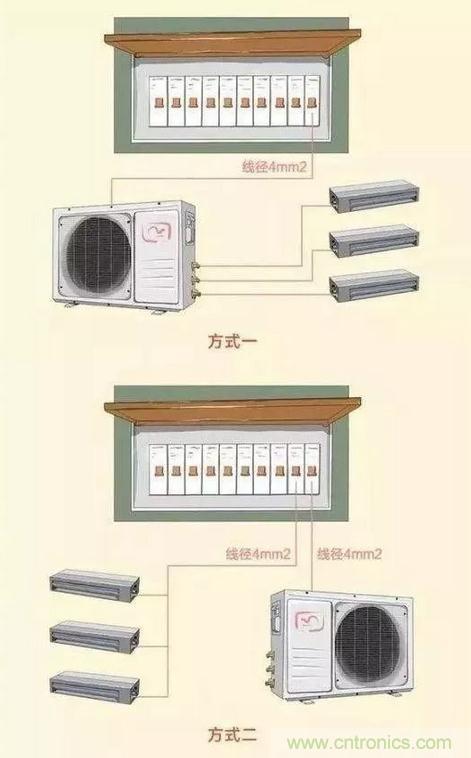

7.中央空调回路设计
中央空调的接线方式有两种，如图所示

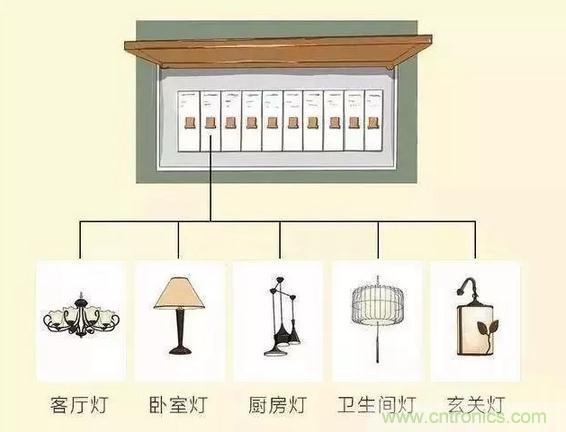

8.照明回路设计

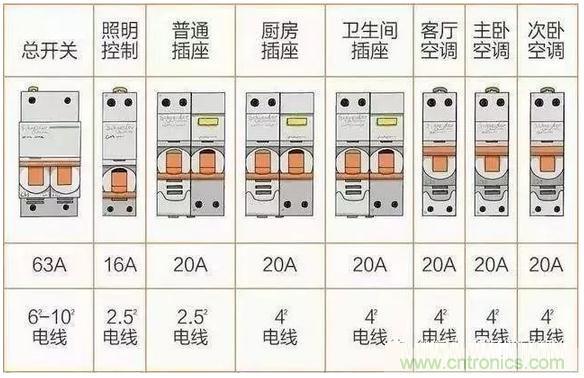

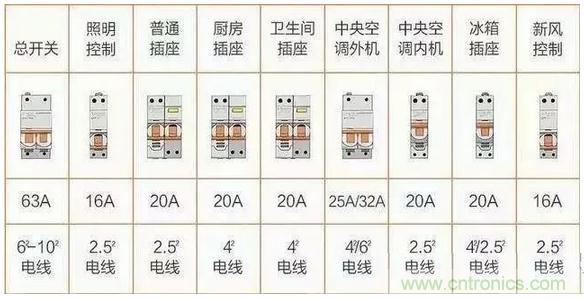

9.电箱的配置

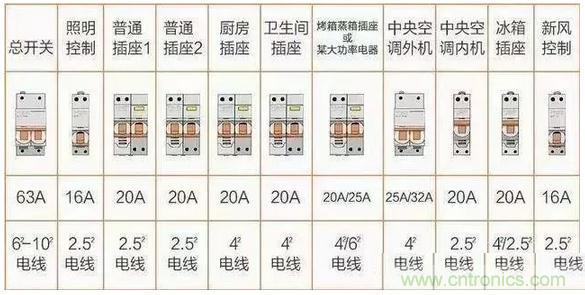

10.配电箱的设计方式一
11.配电箱的设计方式二
12.配电箱的设计方式三
看完这12张图之后，如果家装的时候就可以参考这些内容，也可能避免很多经验不足的施工人员犯低级的错误。
最后，如果家装中的电路出了问题，都是非常麻烦的事情，毕竟电路安装属于隐蔽工程，在安装这些隐蔽工程的时候，要第一时间发现问题解决问题，不然等全部在装修完毕之后，再发现问题的时候，就耗时耗材了。
