【小课堂】LED光学 :解析透镜及光学元件材料

发布时间:2014-12-13 责任编辑:sherryyu

【导读】不同的光学元件需要不同的光学材料。反射器多采用不同表面处理的铝和粉末喷涂的金属板材。而透明聚碳酸酯(PC)、聚苯乙烯和聚甲基丙烯酸甲酯(PMMA)被用于微棱镜型漫射器和透镜。小编这里为大家开个小灶,教大家LLED光学,学习如何解析透镜及光学元件材料。

LED光学

1.透镜

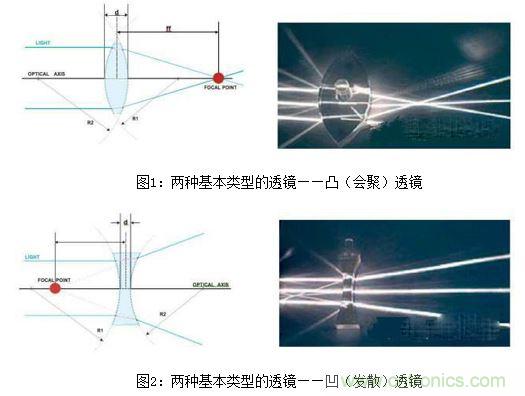

透镜是一种具备精确或近似轴向对称特性的光学器件,它可以使光线穿透和折射,从而会聚或者发散光束。
1.透镜
一个单透镜包含一个光学元件。一个复合透镜包含一列同轴的单透镜。使用多透镜组合可以比使用单透镜减少更多的

像差。透镜多为玻璃或透明塑料制成。

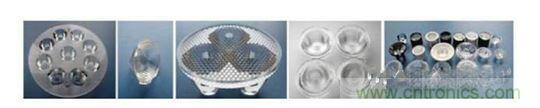

LED光源使用的不同类型的透镜
图3:LED光源使用的不同类型的透镜
[page]
2.光学元件材料

不同的光学元件需要不同的光学材料。反射器多采用不同表面处理的铝和粉末喷涂的金属板材。而透明聚碳酸酯(PC

)、聚苯乙烯和聚甲基丙烯酸甲酯(PMMA)被用于微棱镜型漫射器和透镜。

反射光学材料——使用不同特性的材料来满足不同种类的反射。以下是三种基本的反射类型:镜面反射、漫反射和混

合反射。不同种类反射之间的区别在于镜面反射和漫反射之间的比例。

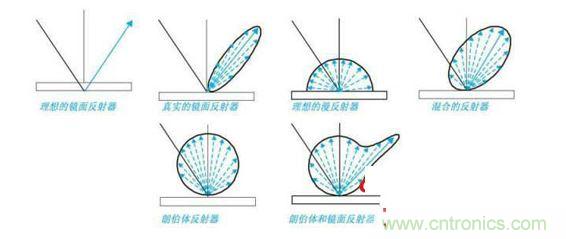

不同类型材料的反射
图4:不同类型材料的反射

铝——因为铝有优秀的反射比,它是高质量反射器中最常用的材料。阳极化处理铝、抛光铝和覆盖多层银的铝片也被

用于达到更高的反射率和抗划痕。

经过表面处理的钢板——钢板通过白色粉末喷涂成不同的形状和结构之后,可以达到所需的反射效果。如果要求达到

高效率的朗伯体反射,一种特殊材料(WHITEOPTIC97)可以应用在钢板上。

折射光学材料:

PC——可塑性强,可热塑成型。它的折射率等于1.584。

PMMA——波长为2.8至25微米的红外光可透,波长短于300nm的紫外辐射不可穿透。反射率为1.49。
